بوتقات جرافيت مزدوجة الحلقة عالية النقاء | حاويات حرارية مقاومة للصدمات مصممة خصيصًا لصهر المعادن الثمينة | مخصص بواسطة NHD

▍ وصف المنتج: ما هي بوتقة الجرافيت ذات الحلقة المزدوجة؟

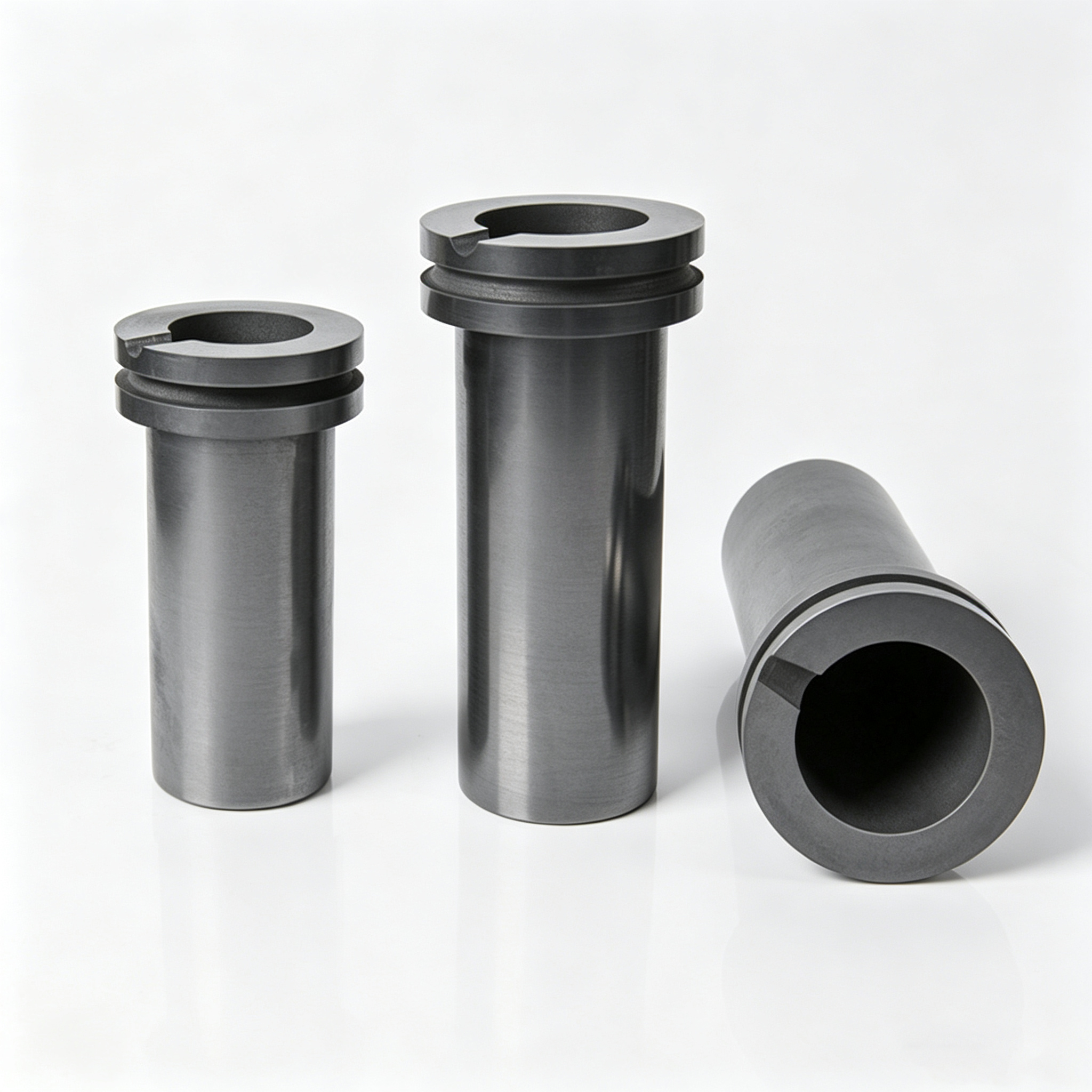

بوتقة الجرافيت ذات الحلقة المزدوجة عبارة عن وعاء صهر ذو تصميم هيكلي محسّن يعتمد على البوتقة التقليدية ذات الحلقة الواحدة. اسمها مشتق من تصميمها الفريد 'الحلقة المزدوجة': حلقة توقف بارزة للخارج (حلقة صب) في الأعلى وحلقة دعم (حلقة أساسية) في الأسفل، مع وجود غرفة الصهر بين الحلقتين. ولا يعد هذا الهيكل مجرد تحسين تجميلي، بل هو تصميم هندسي يعالج التحديات التشغيلية العملية التي تمت مواجهتها أثناء صهر المعادن الثمينة.

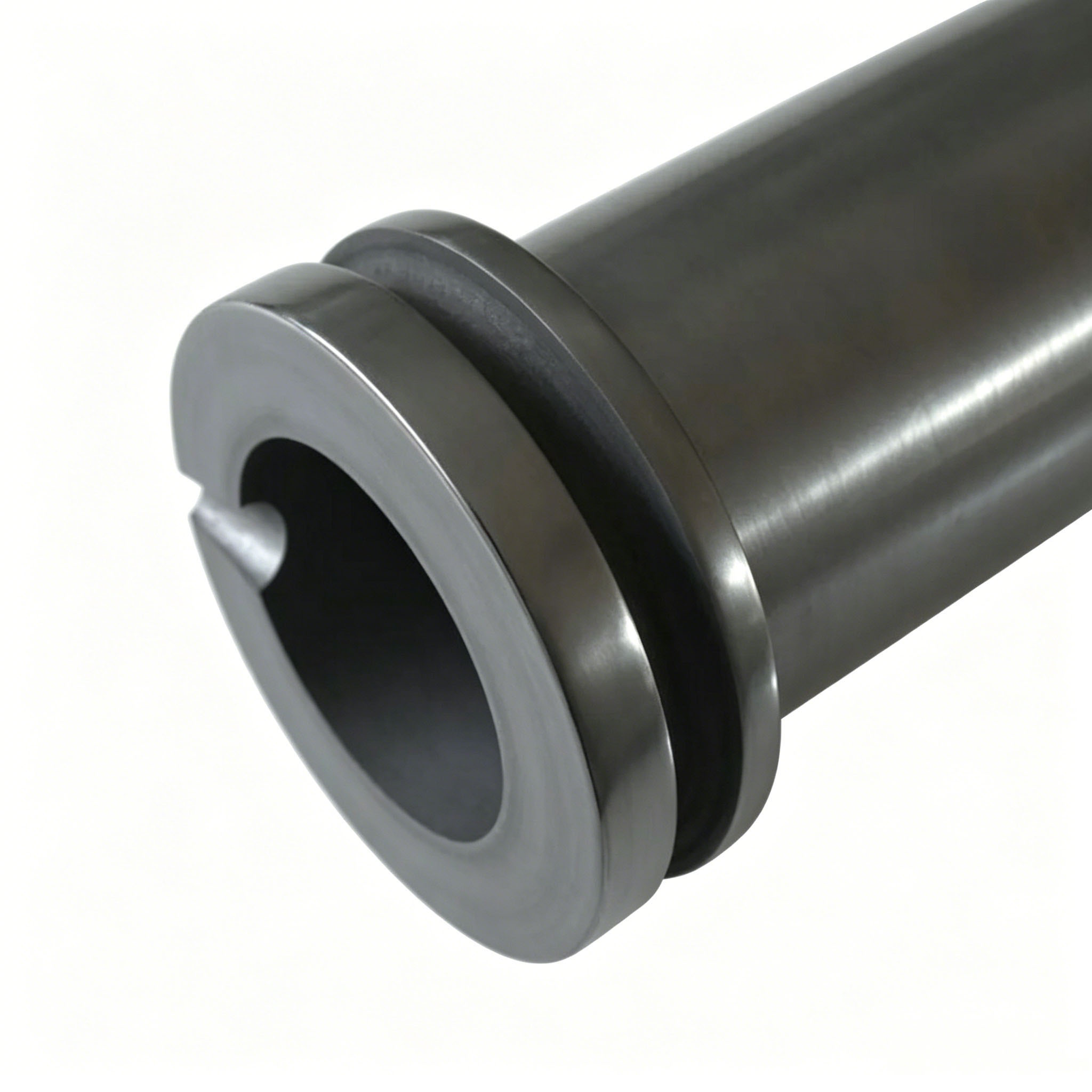

وظائف حلقة الاحتفاظ العلوية:

· يوفر سطحًا ثابتًا عند صب المعدن المنصهر، مما يسمح بالتشغيل الآمن باستخدام ملقط البوتقة القياسي

· يمنع المعدن المنصهر من التدفق إلى أسفل الجدار الخارجي، مما يقلل من فقدان المعدن ومخاطر السلامة

· يعمل كمرجع لتحديد المواقع داخل الفرن، مما يضمن بقاء البوتقة في المنتصف أثناء التسخين

وظائف حلقة الدعم السفلية:

· يوسع منطقة الدعم السفلية، ويخفض مركز الثقل، ويمنع البوتقة من الانقلاب أثناء الصب

· إنشاء منطقة اقتران كهرومغناطيسية مستقرة داخل فرن الحث، مما يحسن كفاءة التسخين

· يمتص ضغوط التمدد الحراري في القاع، مما يقلل من خطر تشقق القاع الناتج عن التبريد والتسخين السريعين

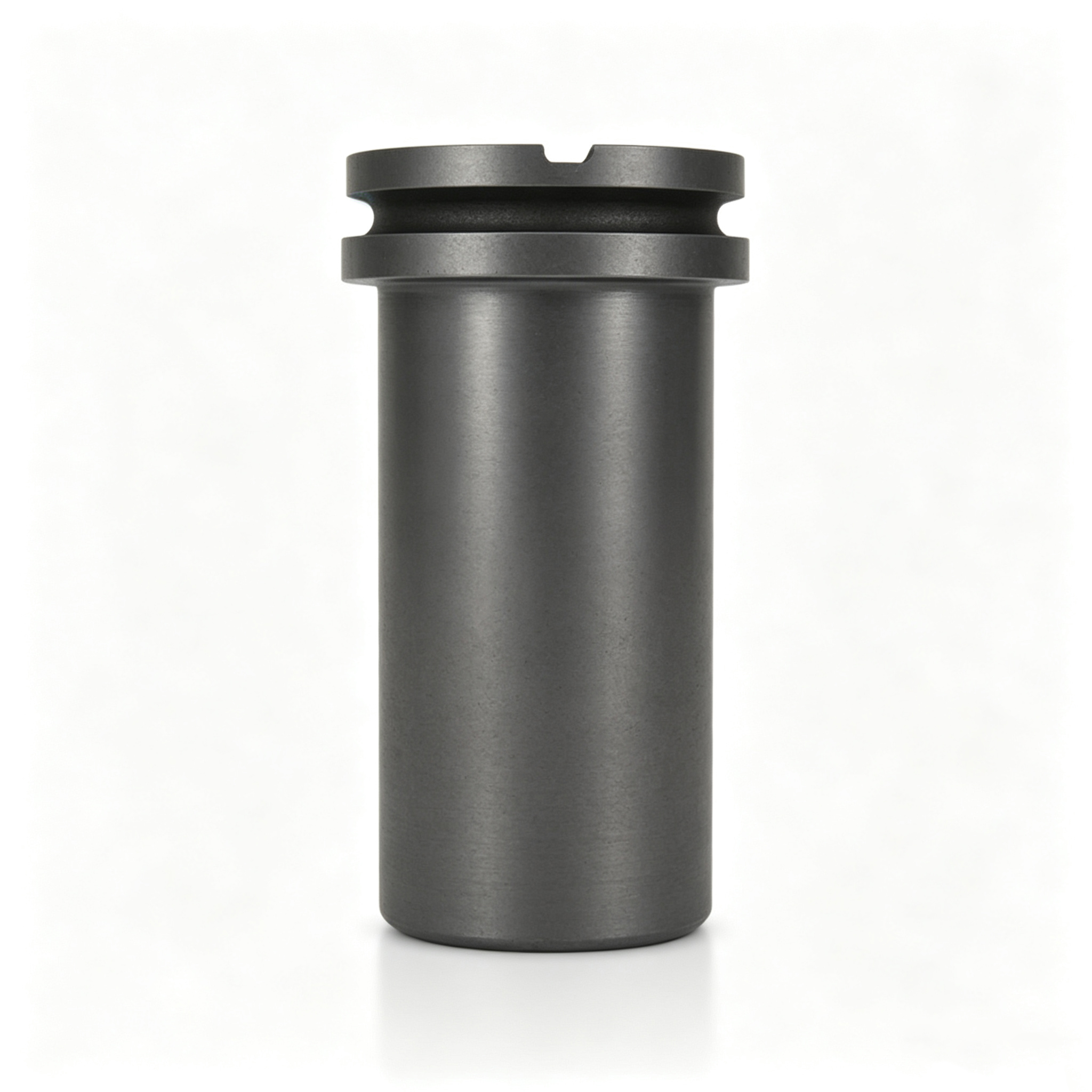

1 كجم بوتقة الجرافيت

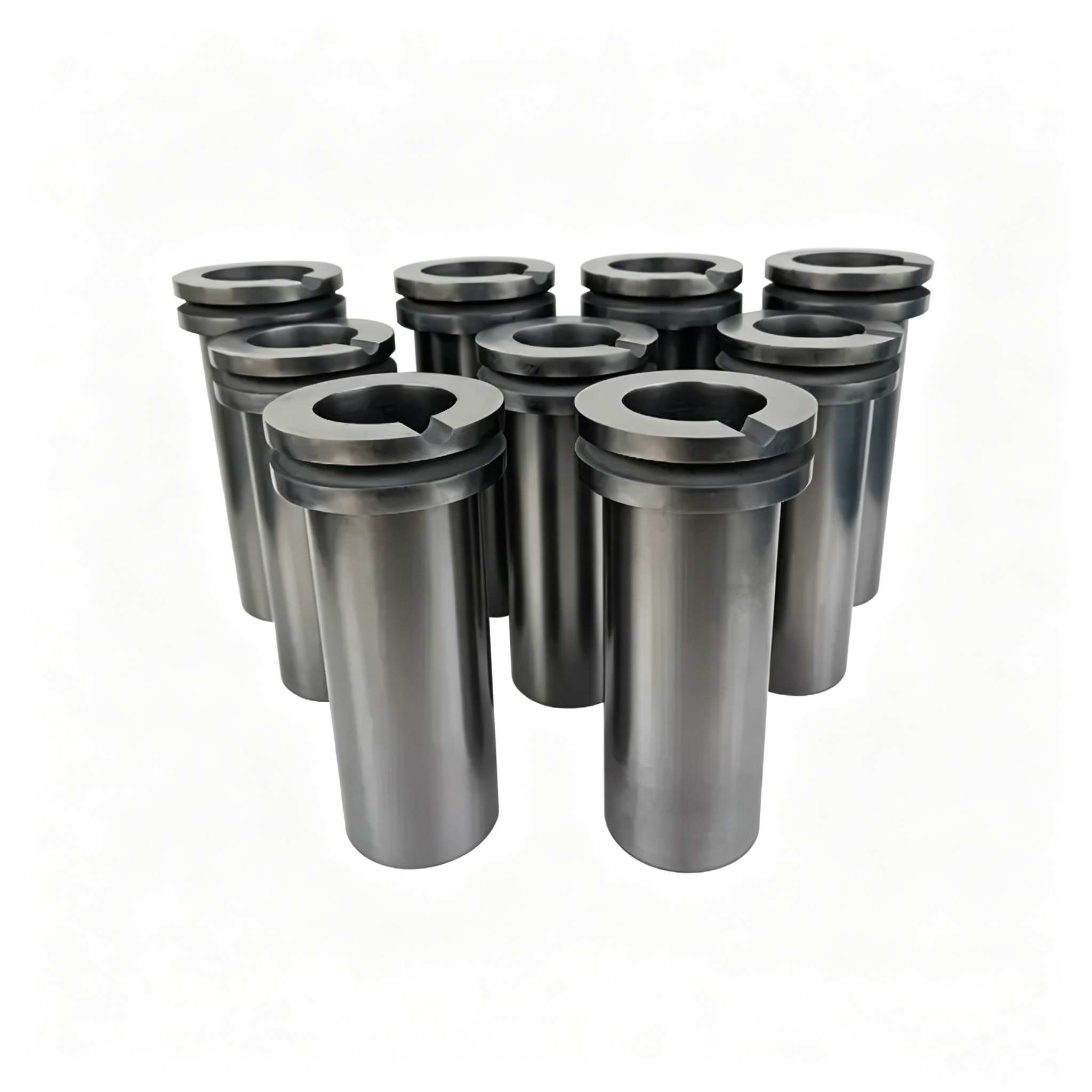

مجموعة بوتقة ذات حلقة مزدوجة

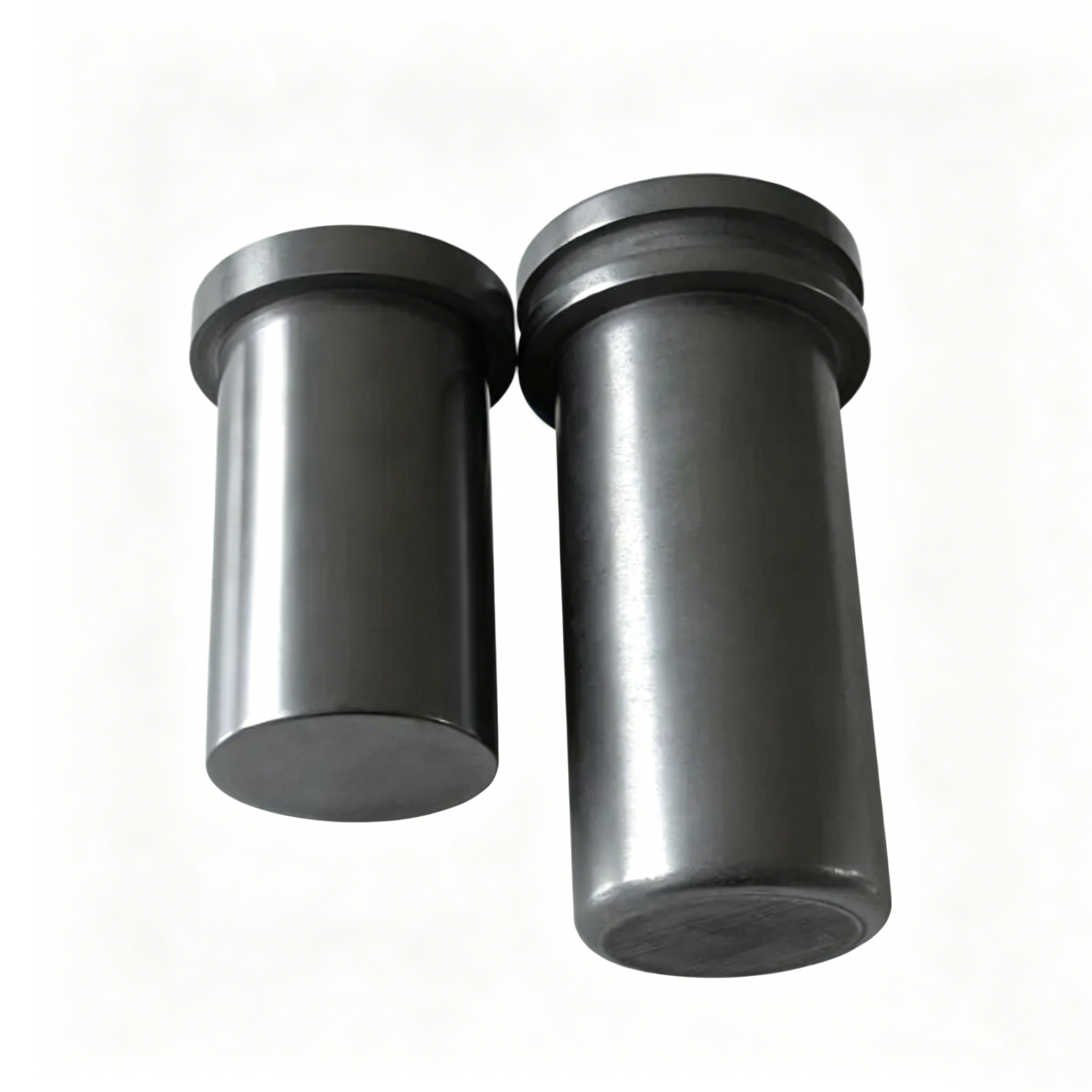

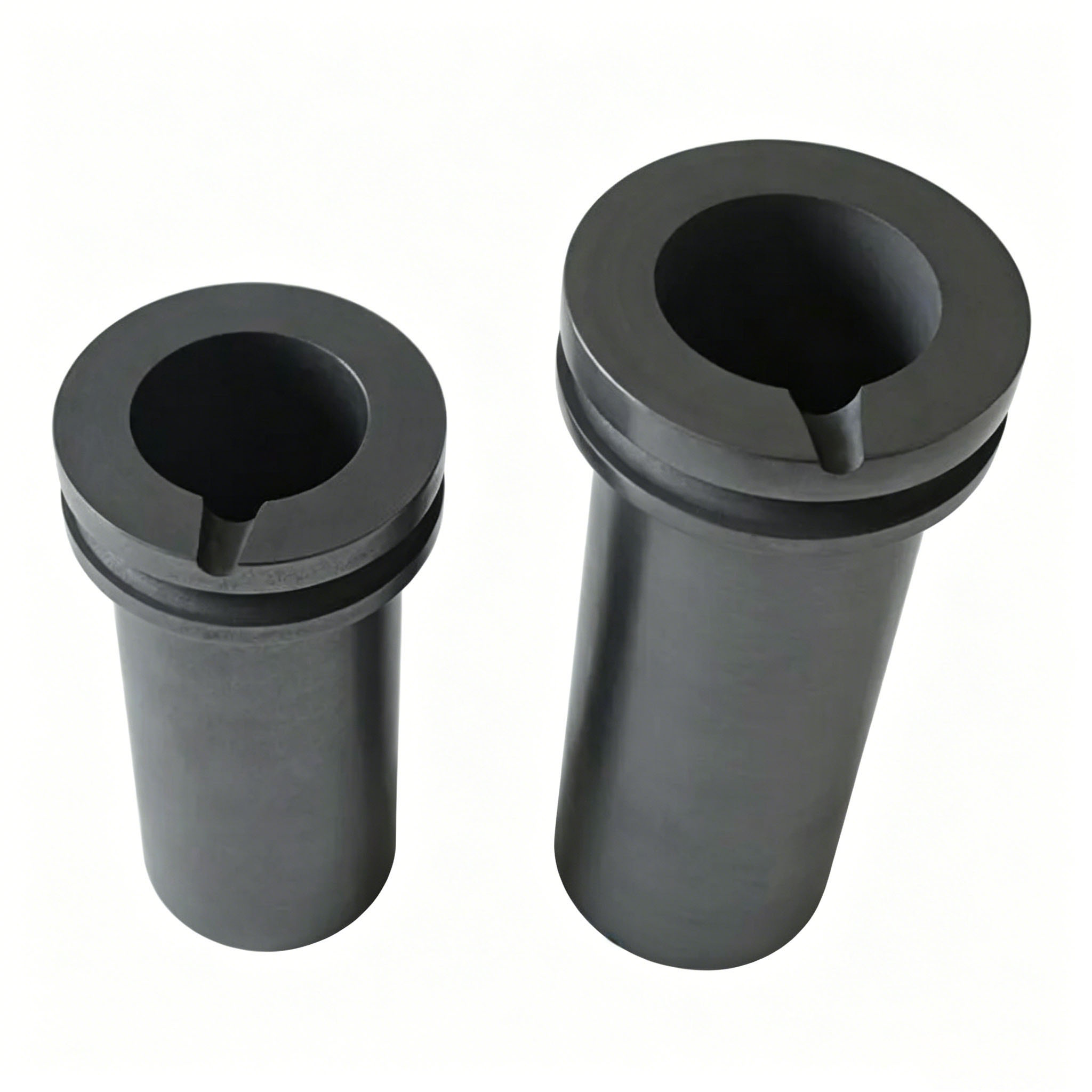

2 قطعة بوتقة الجرافيت

▍ مزايا المنتج: ستة أسباب لاختيار بوتقات الجرافيت ذات الحلقة المزدوجة من Ningheda

①  المزايا الهيكلية: تصميم مزدوج الحلقة لتشغيل أكثر أمانًا. يعمل الهيكل ذو الحلقة المزدوجة على خفض مركز ثقل البوتقة ويوفر دعمًا أكثر استقرارًا، مما يقلل من خطر الانقلاب عند صب المعدن المنصهر بنسبة تزيد عن 60%. توفر حلقة التثبيت العلوية سطح تثبيت قياسي، مما يلغي الحاجة إلى تركيبات متخصصة ويخفض عتبة التشغيل.

② المزايا المادية: جرافيت عالي النقاء لصهر خالي من التلوث. تم تصنيعه من فحم الكوك البترولي وفحم الكوك عالي الجودة بمحتوى كبريت <0.5%، والذي يخضع للجرافيت عند 2800 درجة مئوية، مع محتوى رماد ≥0.1%، مما يضمن عدم إدخال أي شوائب أثناء الصهر وتلبية متطلبات تكرير المعادن الثمينة عالية النقاء.

③  مزايا الأداء: مقاومة درجات الحرارة العالية ومقاومة الصدمات الحرارية. مقاومة درجات الحرارة حتى 2500 درجة مئوية في جو خامل؛ درجة حرارة التشغيل الآمنة 500-600 درجة مئوية في جو مؤكسد.   مقاومة ممتازة للصدمات الحرارية؛ يتحمل دورات التبريد والتسخين السريعة من درجة حرارة الغرفة إلى 1100 درجة مئوية دون أن يتشقق.

④  مزايا العملية: الضغط المتوازن يضمن كثافة موحدة. يتم تصنيع المنتجات عالية الجودة باستخدام الضغط المتوازن على البارد (CIP، ضغط 200 ميجا باسكال)، مما يوفر تجانسًا فائقًا للكثافة مقارنةً بقولبة   الضغط ويمنع الفشل المبكر الناتج عن تركيز الإجهاد الموضعي.

⑤  مزايا التخصيص: استجابة مرنة، تسليم سريع. مخزون وافر من المواصفات القياسية؛ مقاسات من 1 كجم إلى 5 كجم يتم توصيلها خلال 10-15 يومًا؛   يتم دعم الطلبات المخصصة بناءً على رسومات CAD، مع التسليم خلال 20-25 يومًا.

⑥  مزايا الخدمة: مباشرة من الشركة المصنعة، مراقبة الجودة. Jiangxi Ningheda هي منشأة تصنيع تتحكم بشكل مستقل في العملية بأكملها - بدءًا من مزج المواد الخام وتشكيلها ورسمها بالجرافات وحتى التصنيع الدقيق، وهي مجهزة بمختبر احترافي لاختبار الكثافة والقوة والنقاء، وإصدار تقارير الاختبار لكل دفعة من المنتجات.

بوتقات الجرافيت السائبة

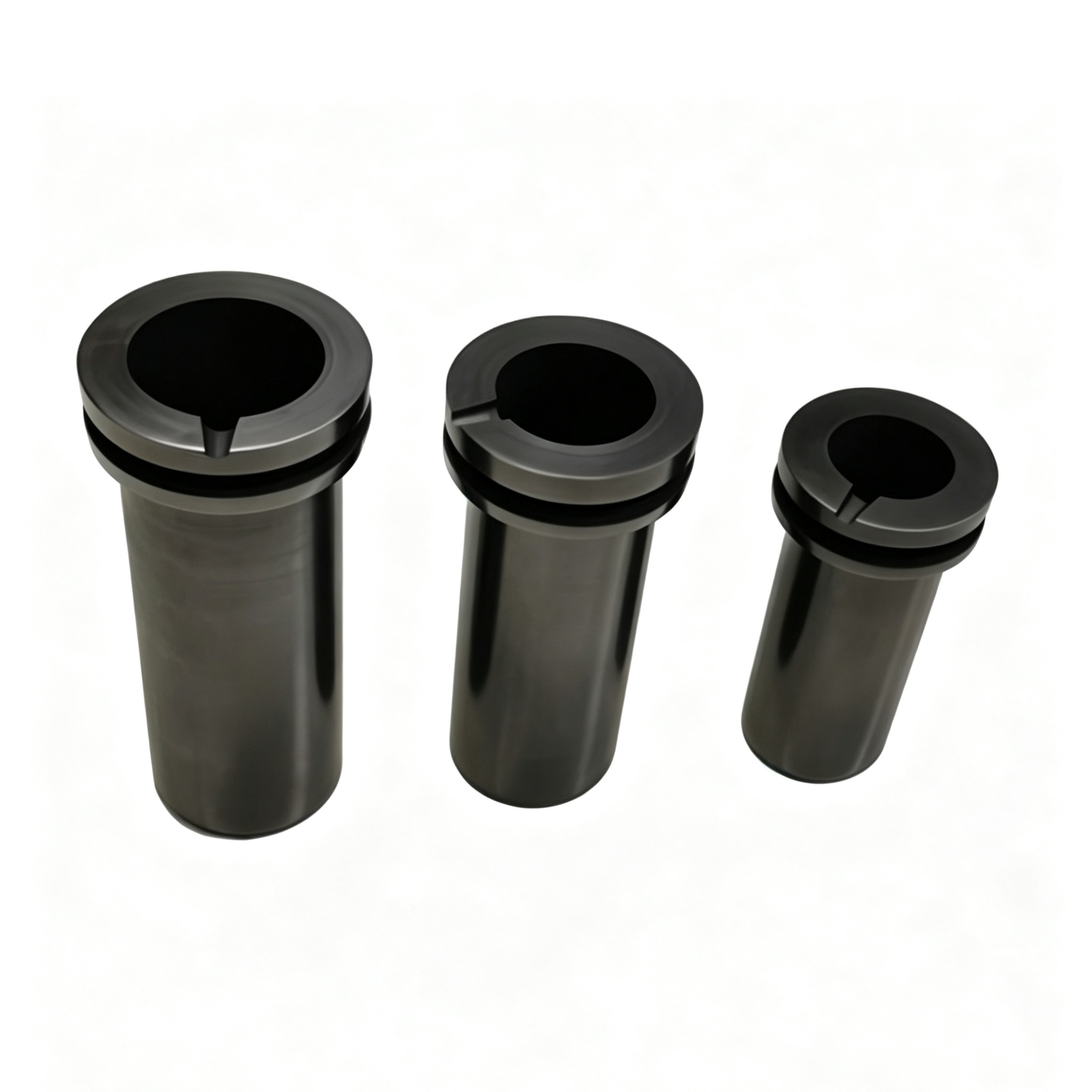

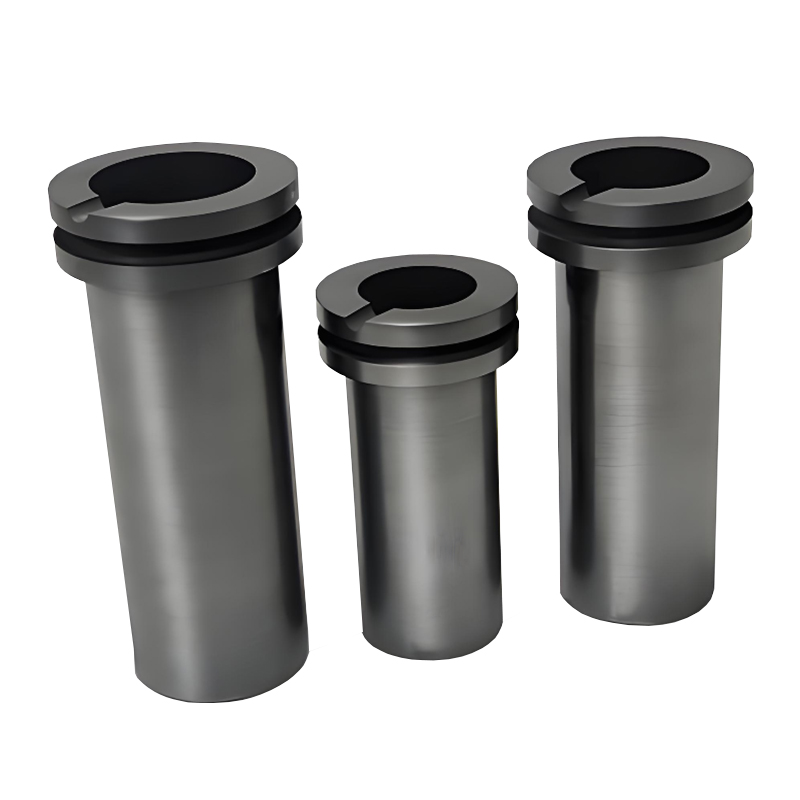

طقم بوتقة 3 مقاسات

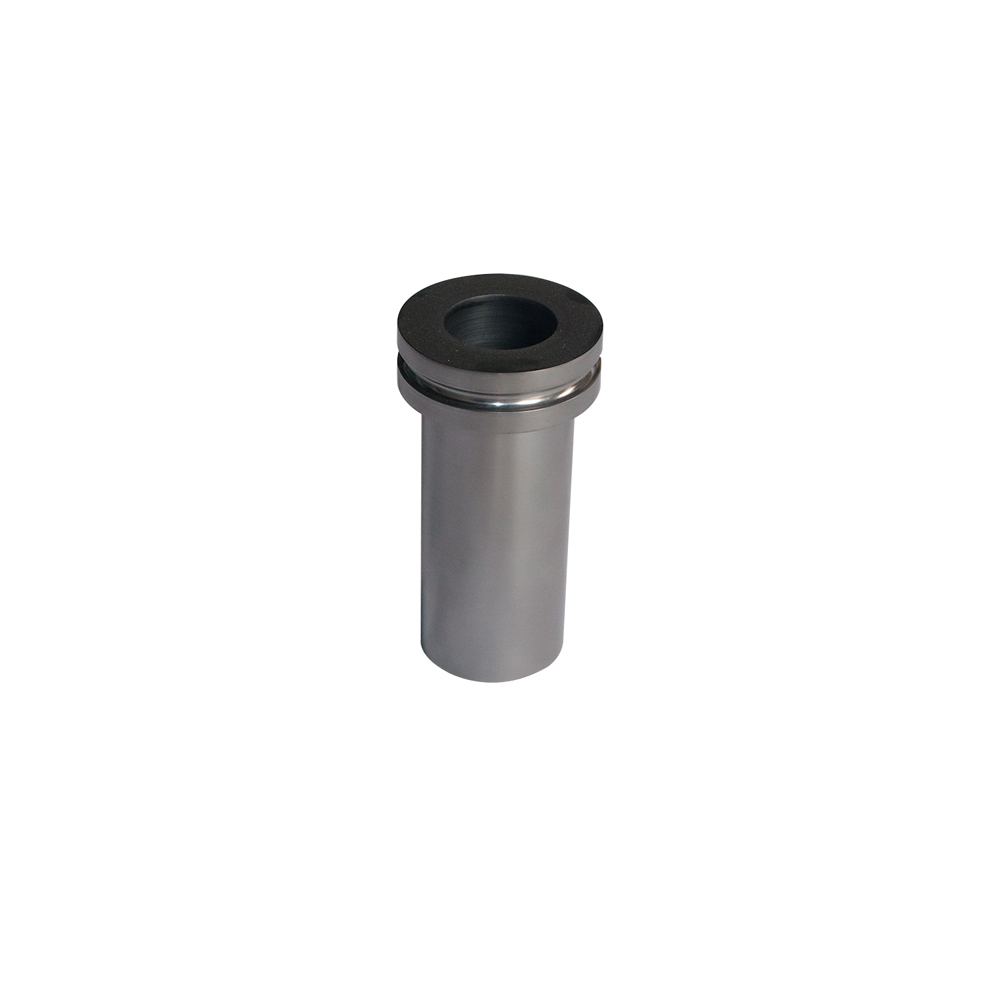

بوتقة عالية النقاء

▍ ميزات المنتج الرئيسية

الميزة الأولى: مقاومة ممتازة لدرجات الحرارة العالية

 يتمتع الجرافيت بنقطة انصهار عالية للغاية (حوالي 3652 درجة مئوية). يمكن لبوتقات الجرافيت ذات الحلقة المزدوجة أن تعمل بثبات لفترات طويلة عند درجات حرارة تتراوح بين 2000 و2200 درجة مئوية في جو خامل (النيتروجين، الأرجون، أو الفراغ)، مع درجات حرارة ذروة قصيرة المدى تصل إلى 2500 درجة مئوية. حتى في البيئة التي تحتوي على الأكسجين، فإن الطبقة المضادة للأكسدة السطحية ترفع درجة حرارة التشغيل الآمنة إلى 600-800 درجة مئوية، مما يلبي المتطلبات التشغيلية لمعظم أفران الحث متوسطة التردد والأفران التي تعمل بالغاز.

الميزة الثانية: التوصيل الحراري المتميز

تعتبر الموصلية الحرارية للجرافيت (120-140 واط/م·ك) أعلى بكثير من تلك الخاصة بالمواد المقاومة للحرارة التقليدية (مثل سيراميك الألومينا، التي تتمتع بموصلية حرارية تبلغ حوالي 30 واط/م·ك). وهذا يعني: • التسخين السريع أثناء الصهر، مما يؤدي إلى تقصير وقت المعالجة لكل دفعة بحوالي 20-30%. • توزيع موحد للحرارة، ومنع فصل المكونات المعدنية الناتج عن ارتفاع درجة الحرارة الموضعية. • تقليل استهلاك الطاقة، مما يؤدي إلى توفير كبير في تكاليف الكهرباء أو الغاز على المدى الطويل.

الميزة الثالثة: ثبات كيميائي استثنائي

عند درجات حرارة الصهر، لا يتفاعل الجرافيت كيميائيًا مع المعادن الثمينة مثل الذهب أو الفضة أو البلاتين، كما أنه لا يتفاعل مع معظم المحاليل الحمضية أو القلوية. تضمن هذه الخاصية ما يلي: • عدم تعرض نقاء المعدن المنصهر للتلوث الناتج عن المادة البوتقة. • عدم الحاجة إلى عمليات غسيل أو تنقية إضافية بالأحماض، مما يقلل تكاليف ما بعد المعالجة. • الملاءمة لصهر مجموعة واسعة من المعادن وسبائكها، مما يوفر تنوعًا عاليًا.

الميزة الرابعة: معامل منخفض للتمدد الحراري

معامل التمدد الحراري للجرافيت (1.5–4.5 × 10⁻⁶/درجة مئوية) أقل بكثير من معامل المواد المعدنية. يُظهر تغيرات طفيفة في الأبعاد أثناء دورات التسخين والتبريد المتكررة. بالإضافة إلى هيكل مزدوج الحلقة مصمم لتخفيف الضغط، فإن هذا يمنع بشكل فعال تكوين شقوق التعب الحراري.

الميزة الخامسة: جدار داخلي أملس لسهولة التشكيل

يضمن التصنيع باستخدام الحاسب الآلي الدقيق سطح جدار داخلي أملس، مما يعزز السيولة الجيدة للمعدن المنصهر ويقلل من البقايا بعد الصب. يبلغ معدل استرداد المعادن لكل دورة صهر ≥99.5%، مما يقلل من فقدان المعادن الثمينة.

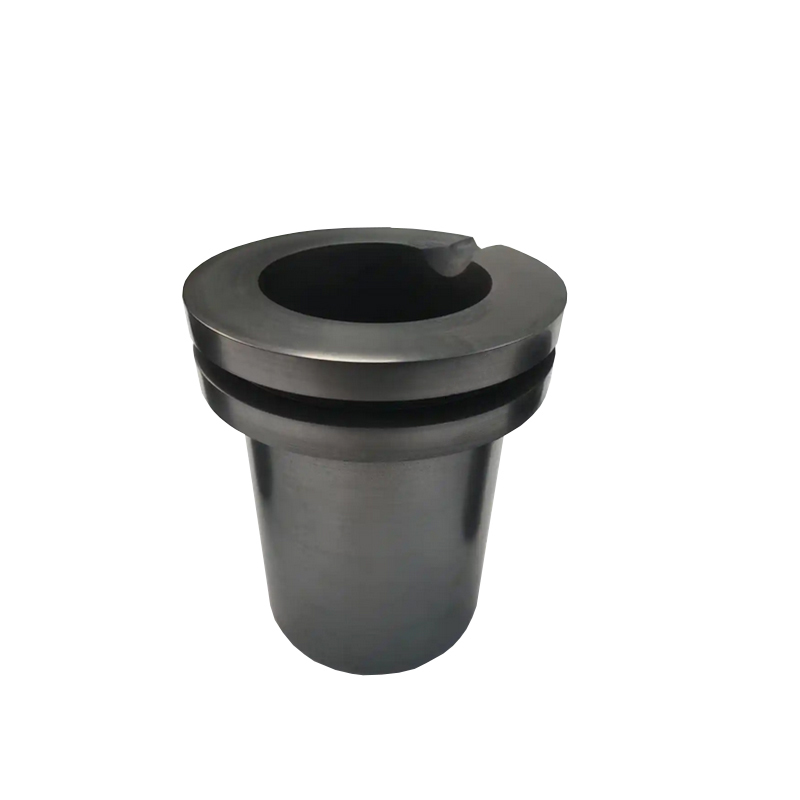

بوتقة الجرافيت الصغيرة

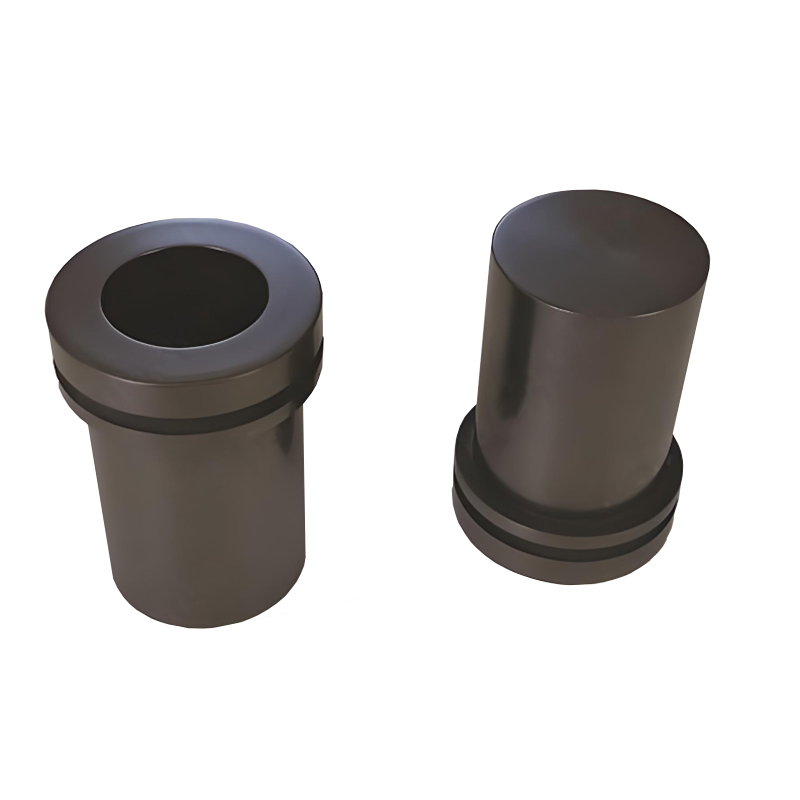

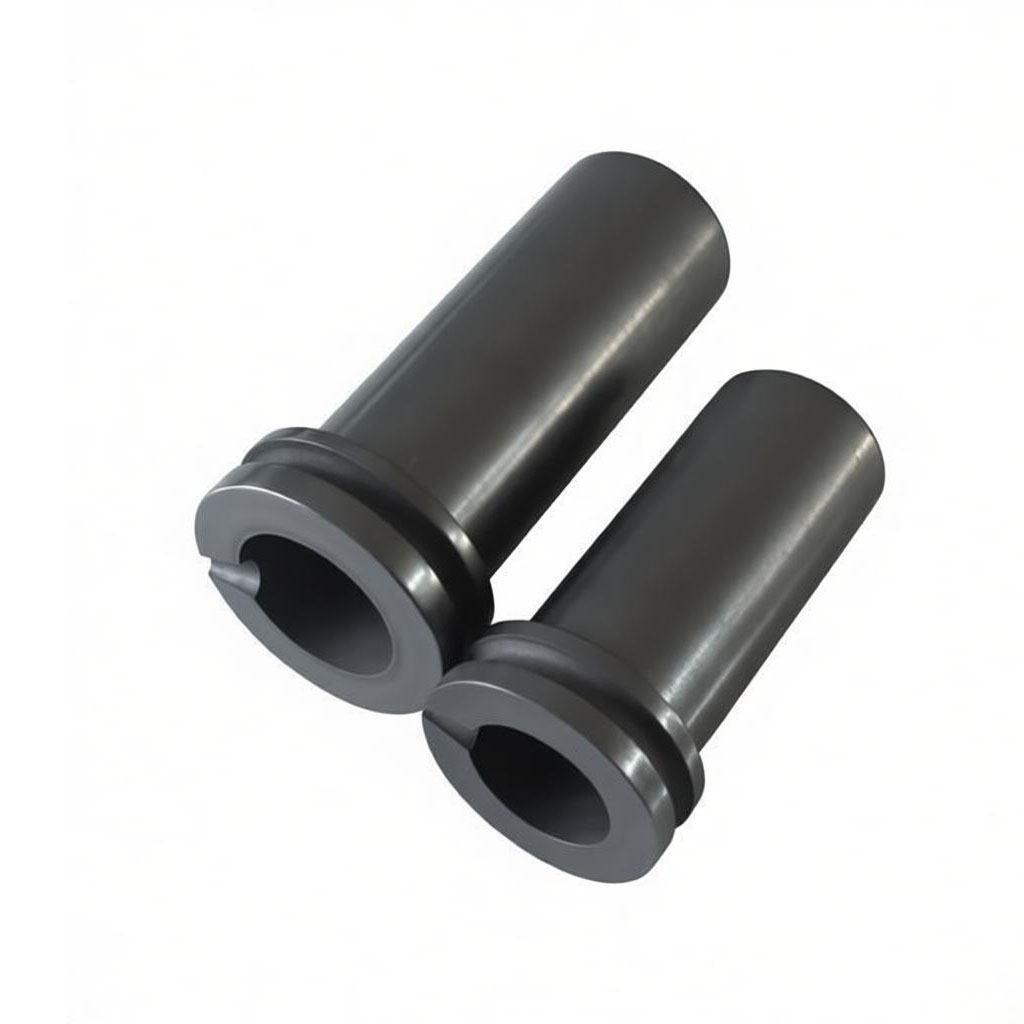

عرض جانبي بوتقة

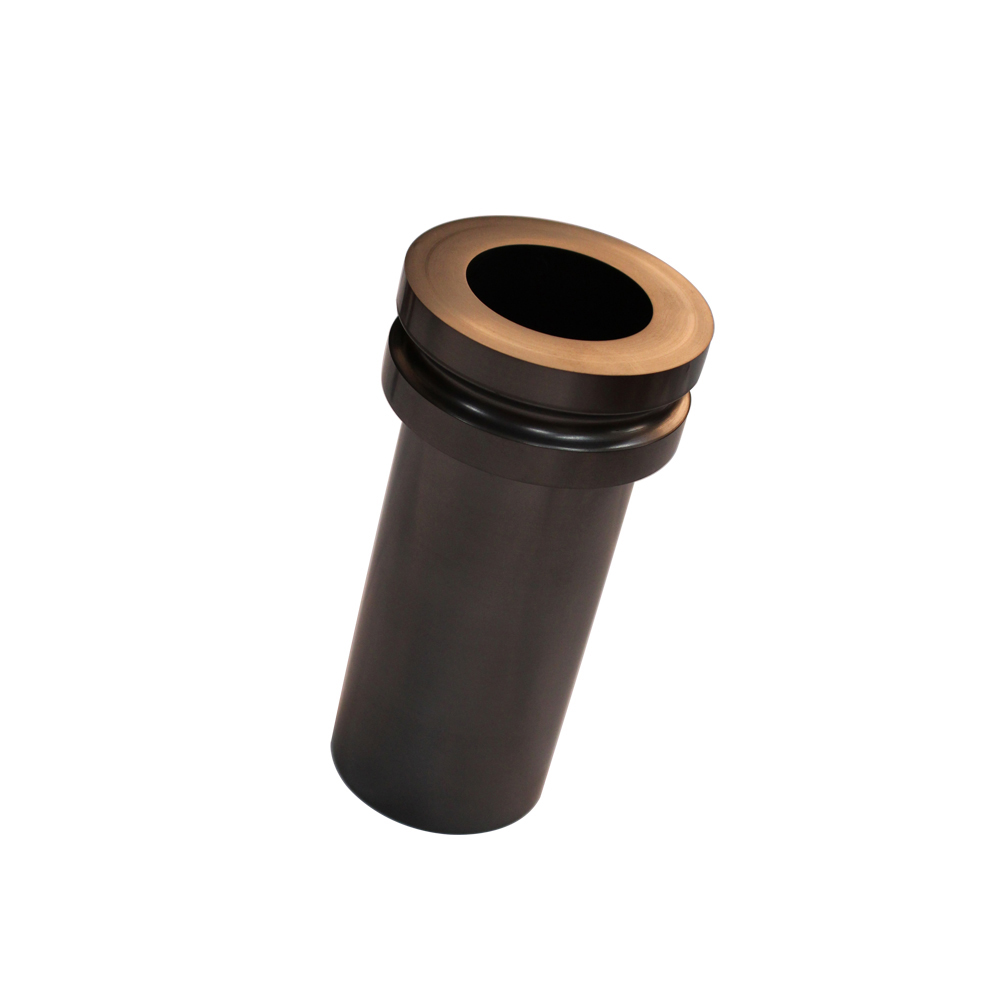

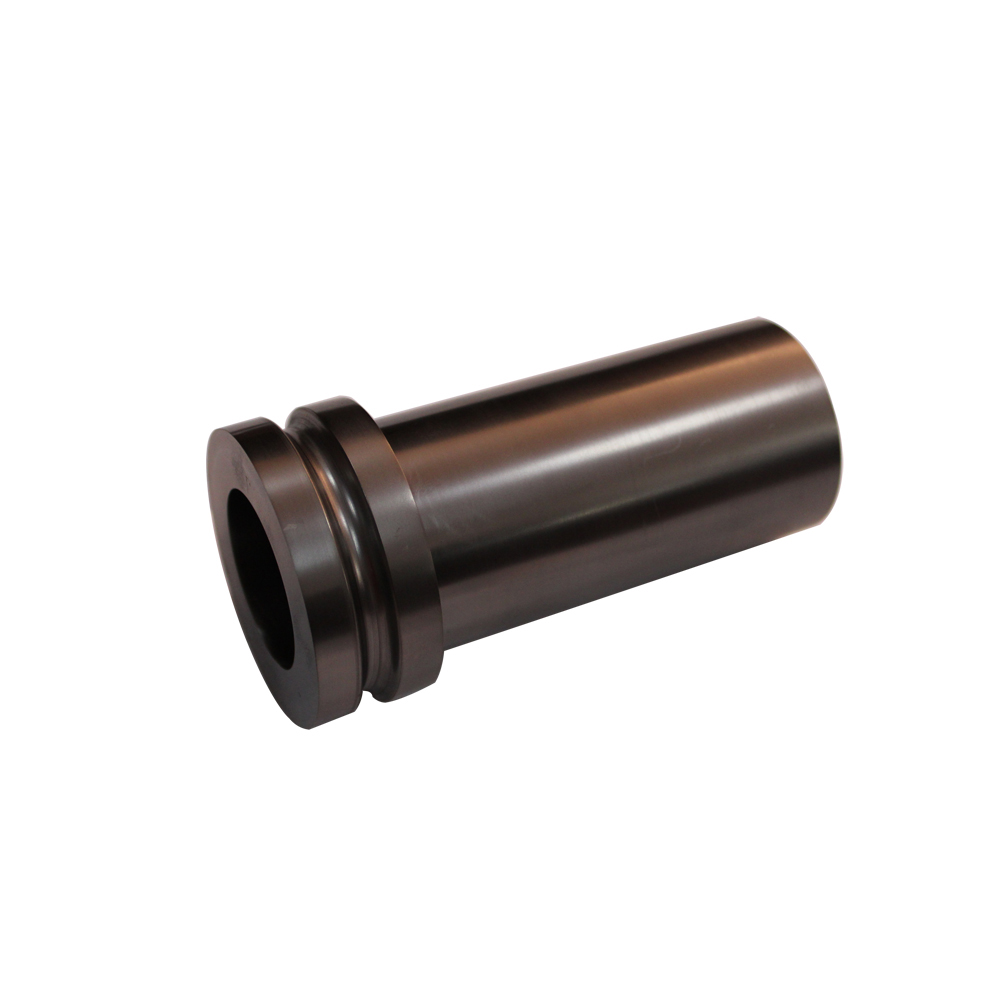

بوتقة مصقولة

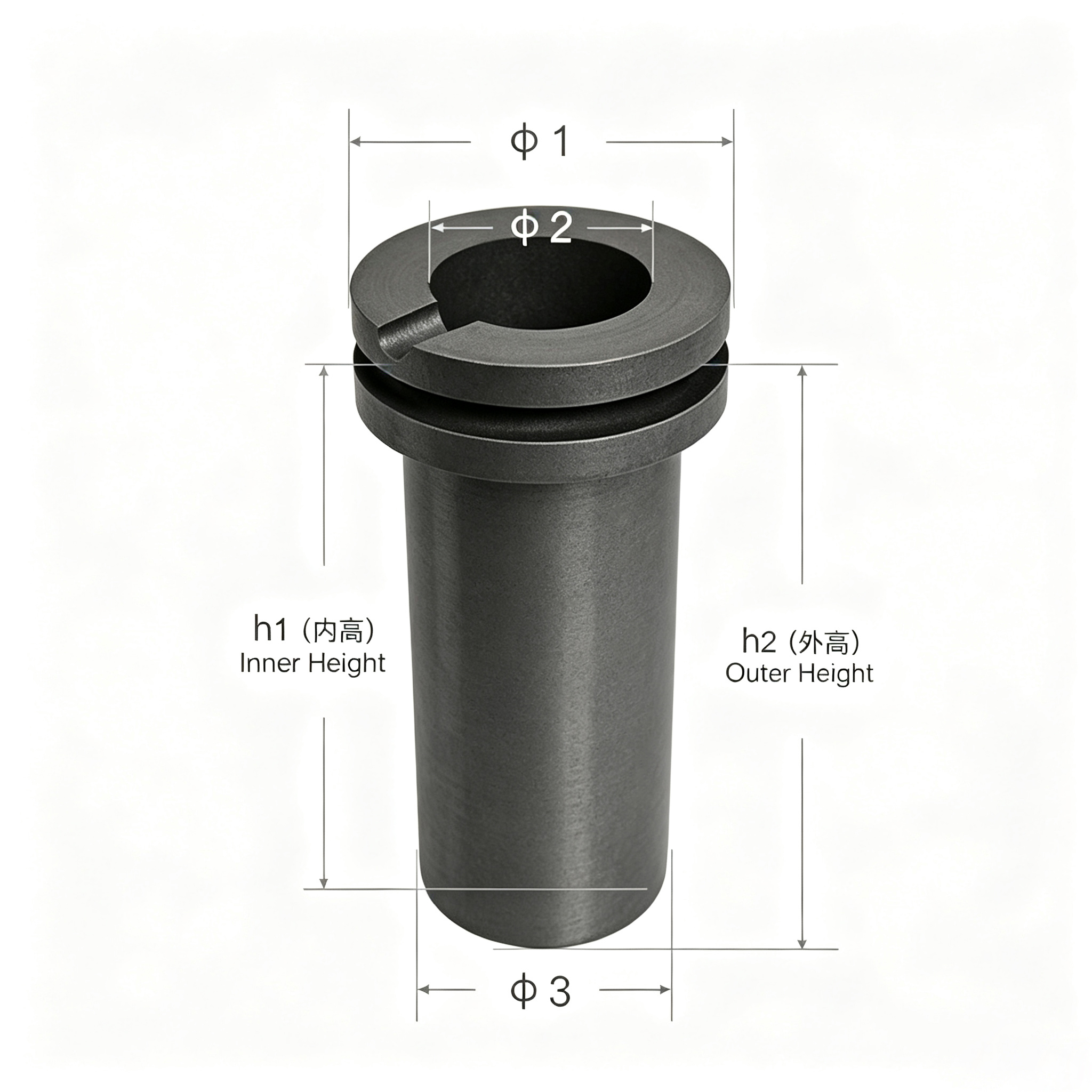

▍ جدول المواصفات

بوتقة ذات حلقة واحدة

بوتقة ذات حلقة مزدوجة

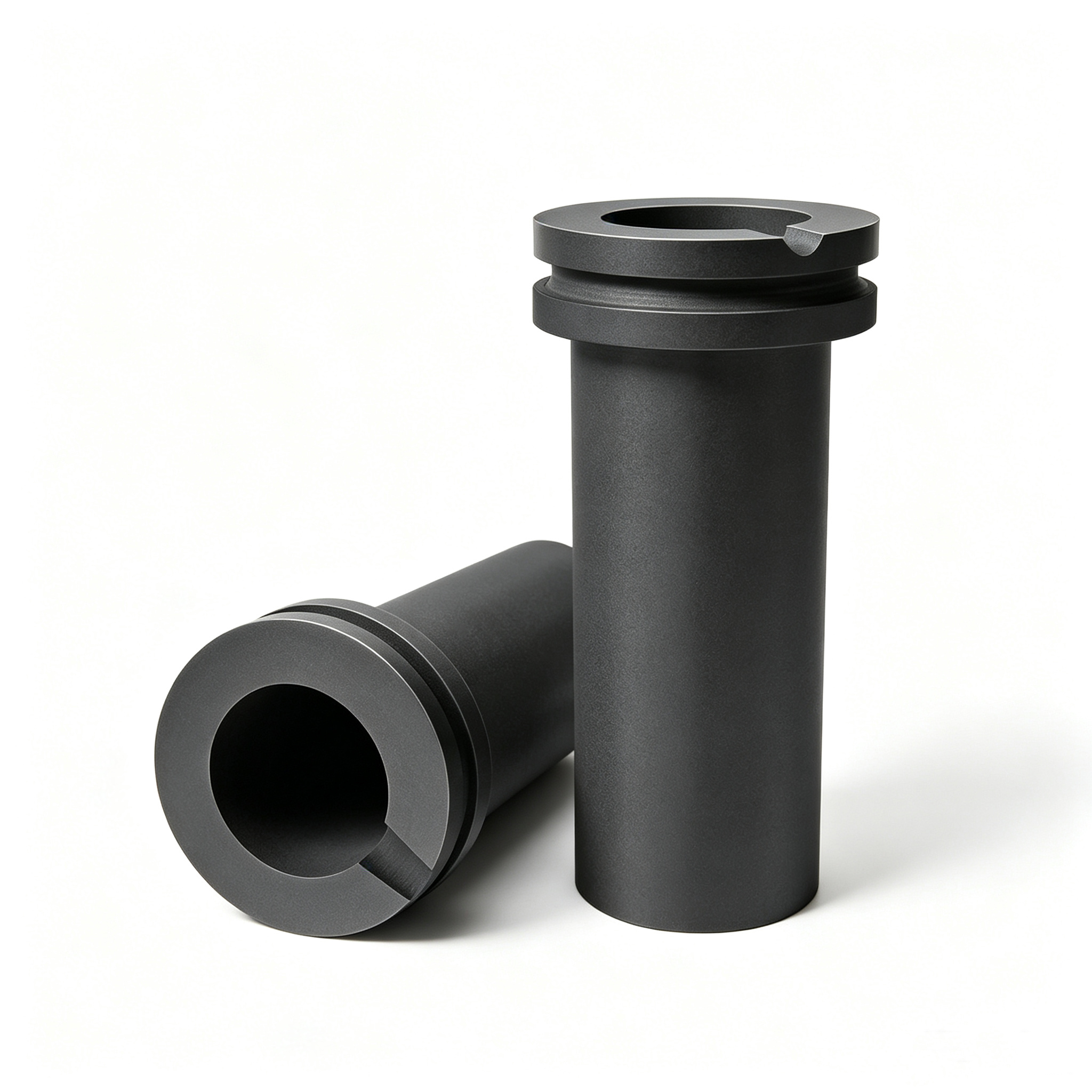

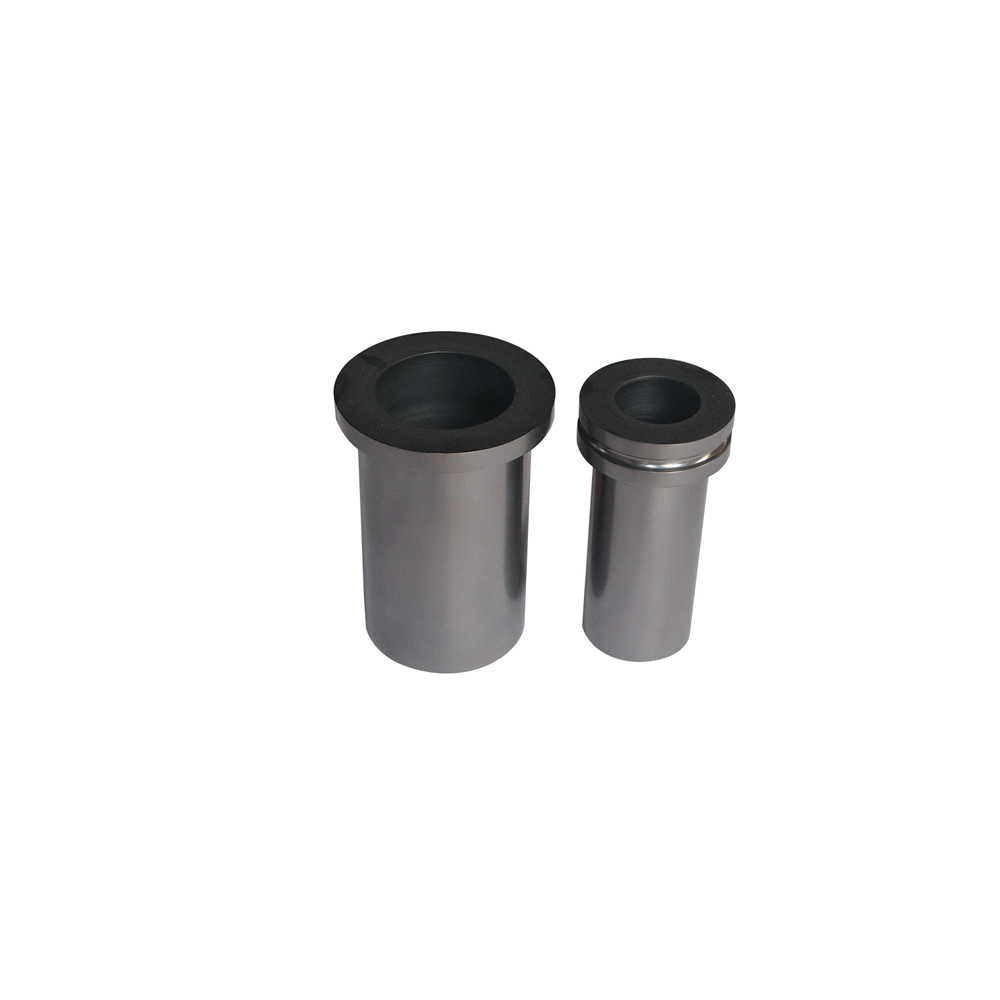

زوج بوتقة صغير

▍ دليل المستخدم والصيانة

تعليمات الاستخدام السليم

[التحضير قبل الاستخدام]

⑴ الفحص البصري:  قبل الاستخدام، افحص الجدران الداخلية والخارجية للبوتقة بعناية بحثًا عن الشقوق أو الرقائق أو التآكل الشديد. يجب التخلص فورًا من البوتقات ذات الشقوق التي يزيد عمقها عن 2 مم أو التي تآكل فيها سُمك جدارها بنسبة تزيد عن 30% من السُمك الأصلي.

⑵ التسخين المسبق (الخطوة الحاسمة):  يجب تسخين البوتقات الجديدة أو تلك التي توقفت عن الاستخدام لأكثر من 72 ساعة على المراحل التالية:

المرحلة 1:  درجة حرارة الغرفة ← 300 درجة مئوية، احتفظ بها لمدة 60 دقيقة (الغرض: إطلاق الرطوبة الممتصة داخل البوتقة ببطء ومنع التشقق الناتج عن التبخر السريع للرطوبة)

المرحلة 2:  300 درجة مئوية → 800 درجة مئوية، احتفظ بها لمدة 120 دقيقة (الغرض: السماح لأي مادة رابطة متبقية من عملية التشكيل بالتحلل والتطاير بالكامل)

المرحلة 3:  800 درجة مئوية → درجة حرارة التشغيل، انتظر لمدة 60 دقيقة (الغرض: السماح للبوتقة بالوصول إلى التوازن الحراري طوال الوقت، ومنع تركيز الإجهاد الموضعي)

⑶ مواصفات التحميل:

· حافظ على حجم الشحن بين 60% و80% من سعة البوتقة؛ لا تتجاوز 80%

· يجب ألا يقل الحد الأدنى لحجم الشحن عن 20% من السعة لمنع تلف جدران البوتقة الناتجة عن الحرق الجاف

· يجب وضع السبائك المعدنية ببطء. لا تسقطهم مباشرة في البوتقة. يوصى باستخدام قضيب توجيه من الجرافيت لتوجيههم

· بعد التحميل، يجب أن يكون الجزء العلوي من السبائك المعدنية أسفل حافة البوتقة بمقدار 50 مم على الأقل لمنع المعدن المنصهر من الغليان.

⚠️ لا تتخطى أبدًا خطوة التسخين المسبق وتنتقل مباشرة إلى التسخين بدرجة حرارة عالية! هذا هو السبب الرئيسي للتشقق المبكر في البوتقات.

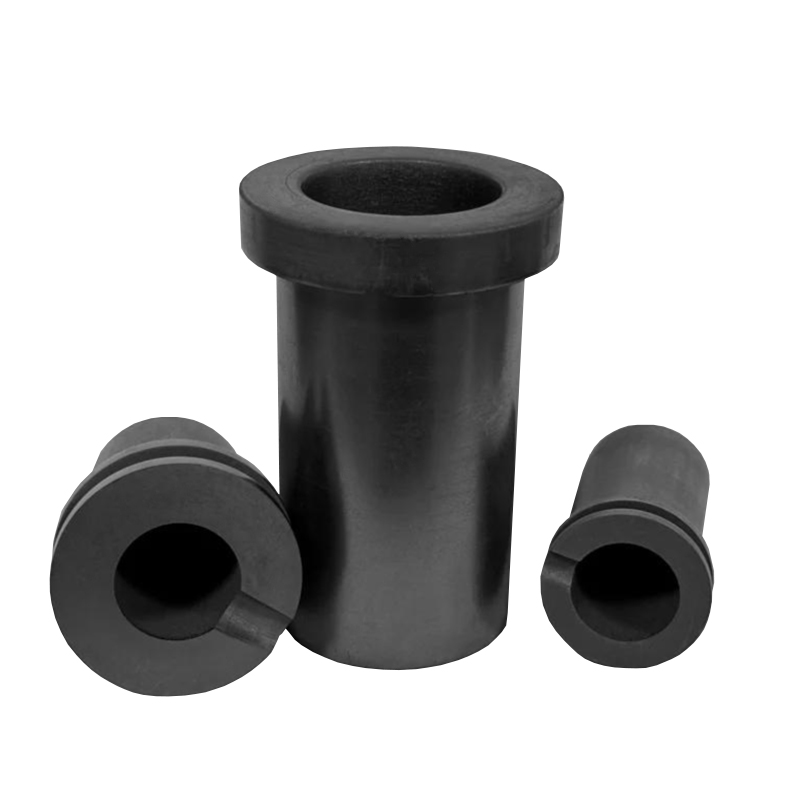

مجموعة عائلة بوتقة

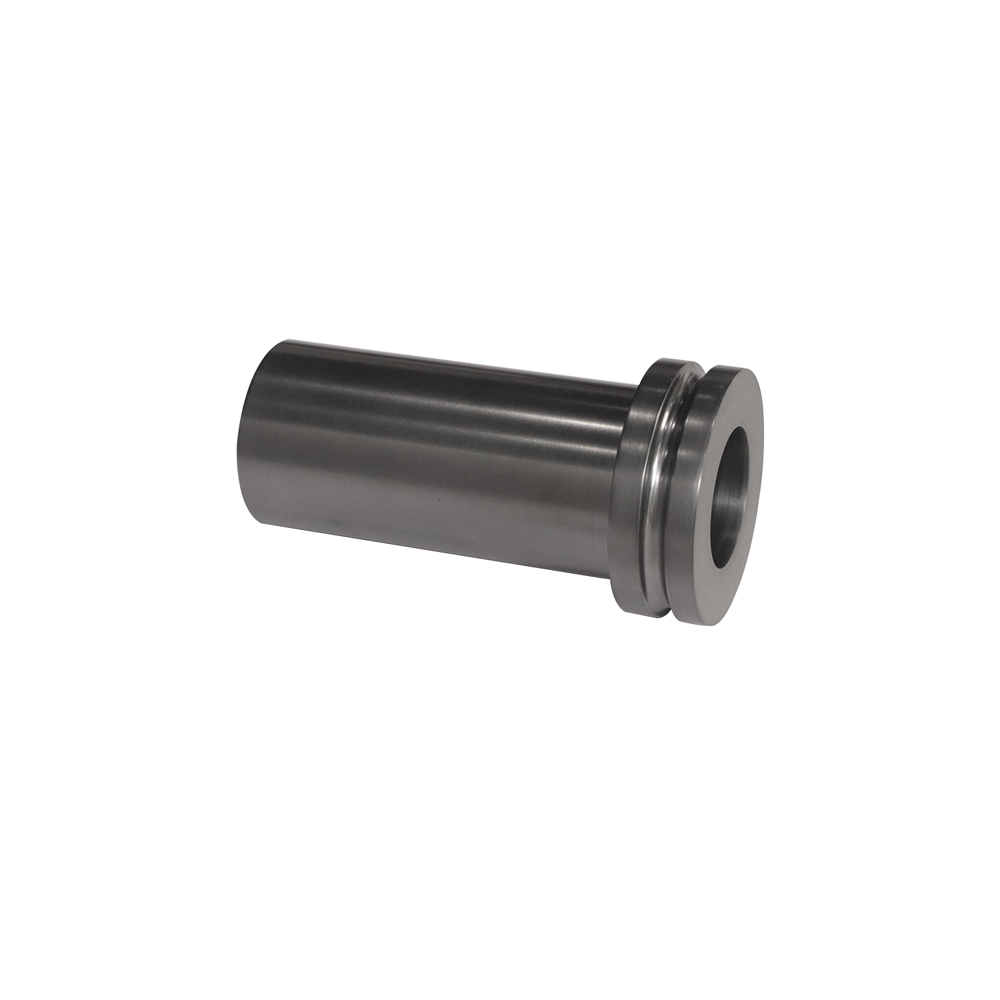

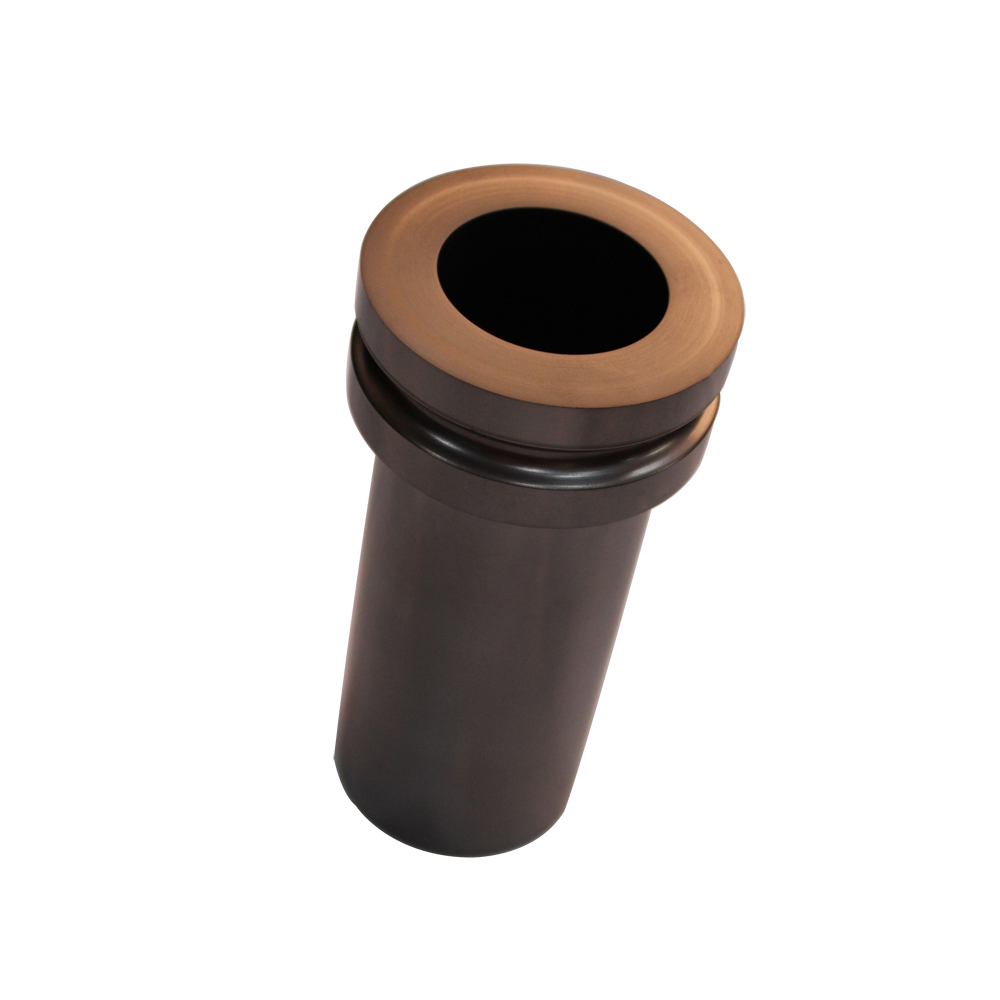

بوتقة أفقية

مرآة النهاية بوتقة

[الاحتياطات أثناء الاستخدام]

· التحكم في درجة الحرارة: في الهواء أو الجو المؤكسد، يجب ألا تتجاوز درجة الحرارة 500 درجة مئوية (الدرجة القياسية) أو 600 درجة مئوية (الدرجة الممتازة). إذا كانت هناك حاجة إلى درجات حرارة أعلى في بيئة مؤكسدة، فيرجى اختيار المنتجات ذات الطلاء المقاوم للأكسدة.

· تجنب الصدمة الحرارية: بعد اكتمال الصهر، لا تسمح أبدًا للبوتقة الساخنة (درجة حرارة الجدار > 600 درجة مئوية) بالتلامس المباشر مع الماء البارد أو وضعها على سطح معدني بارد. اتركه ليبرد بشكل طبيعي داخل الفرن إلى أقل من 300 درجة مئوية قبل إزالته.

· منع تناثر المعادن: أثناء الصهر، تجنب تناثر المعدن المنصهر على الجدار الخارجي للبوتقة. يمكن أن يتسبب التصاق المعدن بالجدار الخارجي في حدوث تشققات في السطح بسبب الاختلافات في معاملات التمدد الحراري أثناء تبريده.

· التوافق الكيميائي: على الرغم من أن الجرافيت يتمتع بثبات كيميائي جيد، إلا أنه يجب تجنب الاتصال المباشر مع العوامل المؤكسدة القوية (مثل حمض النيتريك المركز وبرمنجنات البوتاسيوم وما إلى ذلك).

[صيانة ما بعد الاستخدام]

①  التنظيف:

· بينما لا تزال البوتقة دافئة، استخدم فرشاة نحاسية ناعمة أو مكشطة خشبية لإزالة الخبث المتبقي من الجدران الداخلية.

· لا تستخدم أدوات أقوى من الجرافيت (مثل الفرش الفولاذية أو الأشياء الحادة) لكشط الجدران الداخلية.

· يجب ألا يزيد عمق أي خدوش تحدث أثناء التنظيف عن 0.5 ملم.

· للتنظيف العميق، امسح بقطعة قماش جافة. لا ينصح بالنقع في المحاليل الحمضية أو القلوية القوية.

② التخزين:

· بيئة التخزين: جافة، جيدة التهوية، خالية من الغبار، مع درجة حرارة 5-25 درجة مئوية ورطوبة نسبية أقل من 60%.

· قم بتخزين أحجام مختلفة بشكل منفصل لمنع التشوه أو الضرر الناتج عن التراص أو الضغط.

· قبل التخزين طويل الأمد، ينصح بتجفيف البوتقات في فرن على حرارة 120 درجة مئوية لمدة 24 ساعة على الأقل.

· يجب أن تبقى منطقة التخزين بعيدة عن المواد المسببة للتآكل مثل الأحماض والقلويات

③ التفتيش المنتظم:

· قم بفحص سمك الجدار أسبوعيًا باستخدام مقياس سمك بالموجات فوق الصوتية وتسجيل أي تآكل

· إجراء فحوصات بصرية شهرية، مع التركيز على الوصلات ذات الحلقة المزدوجة والجزء السفلي من الشقوق

· الاحتفاظ بسجل استخدام يسجل فيه عدد الاستخدامات ودرجة الحرارة القصوى وأنواع المعادن المنصهرة لكل بوتقة

[نصائح لإطالة عمر الخدمة]

· المحافظة على الاستخدام المستمر قدر الإمكان؛ تؤدي الانقطاعات المتكررة طويلة المدى إلى تسريع التعب الحراري

· استخدام البوتقات المخصصة للمعادن المختلفة لتجنب التلوث المتبادل

· إذا تم العثور على شقوق بسيطة (أقل من 2 مم)، فحاول إصلاحها باستخدام مسحوق الجرافيت والمواد اللاصقة ذات الأساس الكربوني. بعد المعالجة عند 300 درجة مئوية لمدة ساعتين، يمكن استعادة حوالي 80% من القوة؛ ومع ذلك، لا يُنصح باستخدام البوتقات التي تم إصلاحها لصهر المعادن الثمينة ذات القيمة العالية

· فكر في شراء خدمة الطلاء المضاد للأكسدة؛ يمكن للطلاء إطالة عمر الخدمة بمقدار 2-3 مرات

▍ استخدام الحالات والحلول المقابلة

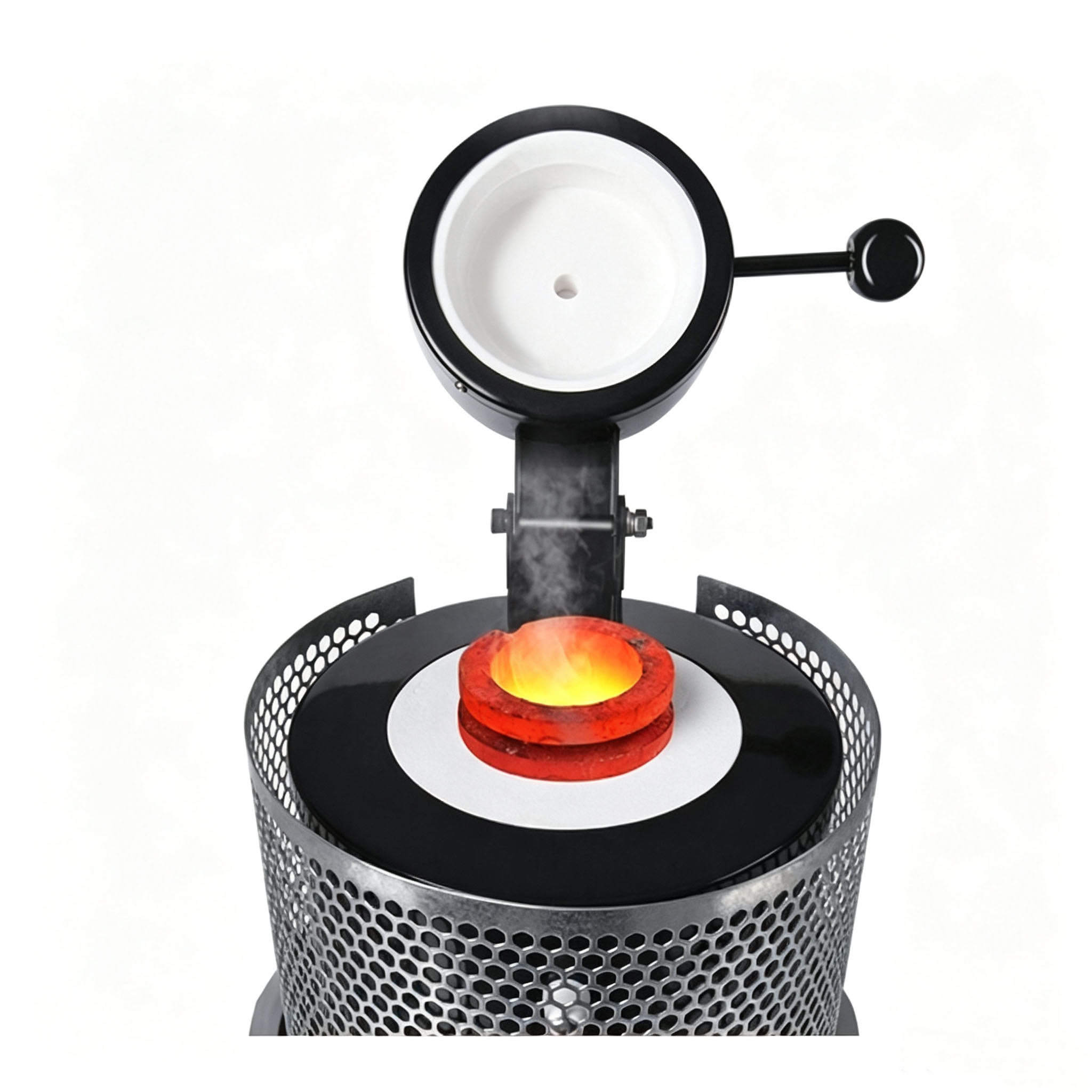

فرن صهر المجوهرات

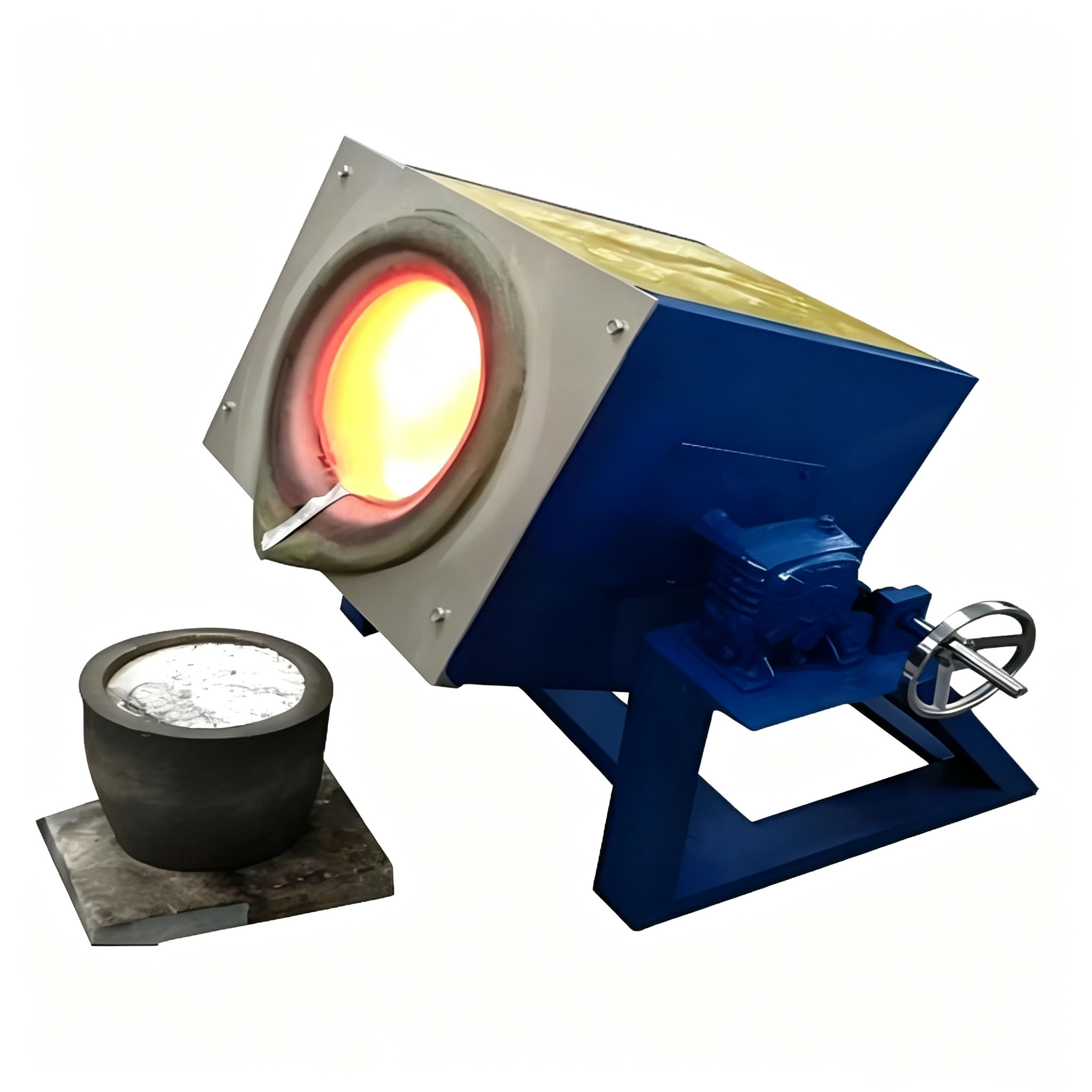

فرن الحث

صب المعدن المنصهر

【 السيناريو 1 】

تصنيع المجوهرات (سعة 1 كجم - 3 كجم) المعادن المناسبة: الذهب (Au)، الفضة (Ag)، قيراط الذهب، البلاتين (PT)

فوائد التطبيق:

• تتوافق السعة التي تتراوح من 1 كجم إلى 3 كجم مع أفران صهر الذهب الصغيرة، ويلبي حجم الذوبان الفردي احتياجات الإنتاج اليومية.

• يسهل الهيكل ذو الحلقة المزدوجة الصب في قوالب المجوهرات، مما يقلل من فقدان تناثر المعدن.

• الجرافيت عالي النقاء لا يلوث المعادن الثمينة، مما يضمن بريقًا نقيًا في المنتج النهائي.

• الجدران الداخلية الناعمة تسمح بتدفق جيد للمعادن المنصهرة، مما يجعلها مناسبة للصب الدقيق. العملاء النموذجيون: مصانع معالجة المجوهرات، ورش المجوهرات، محلات الصاغة.

【 السيناريو 2 】

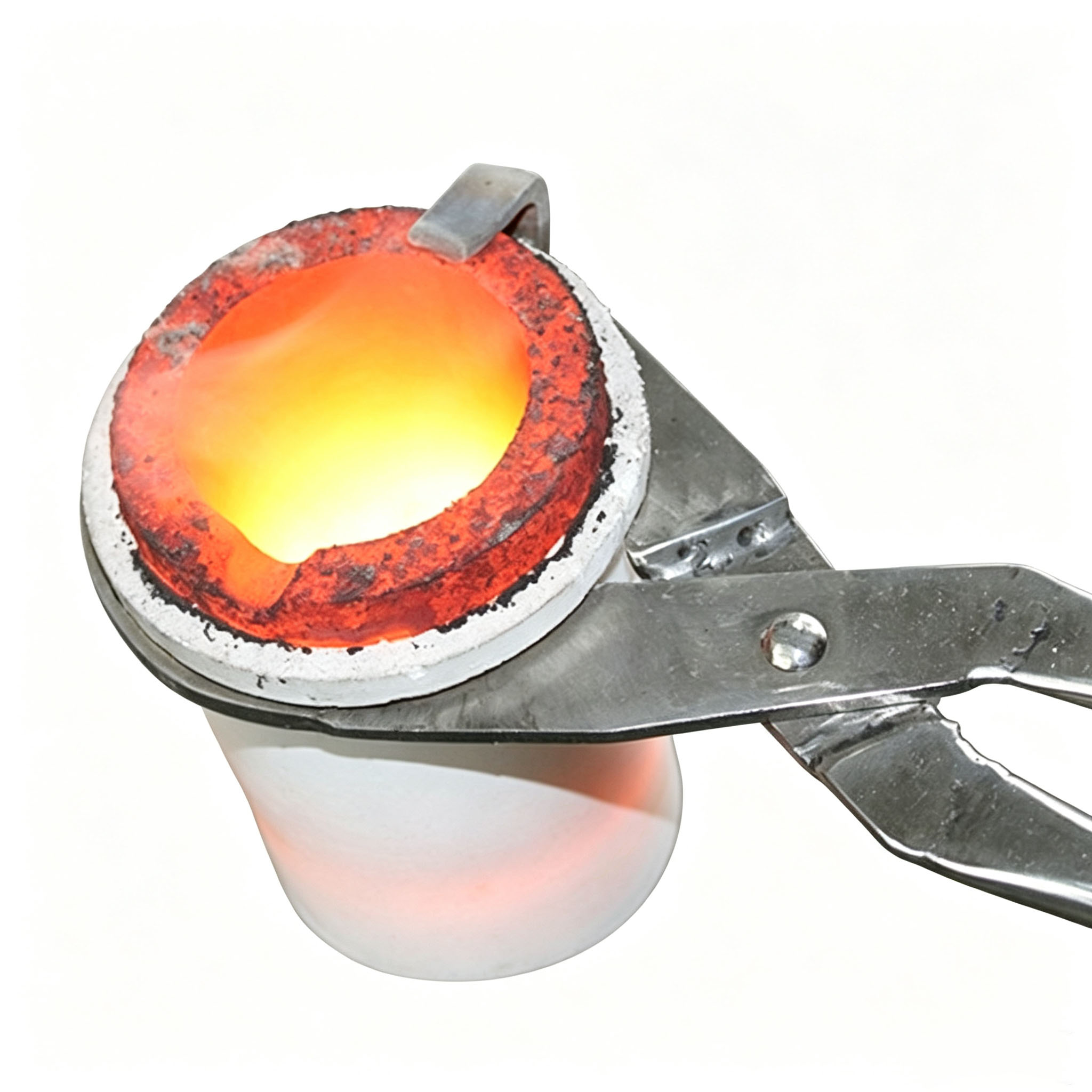

إعادة تدوير وتكرير المعادن الثمينة (أحجام من 3 كجم إلى 12 كجم) المواد المناسبة: المجوهرات الخردة، والنفايات الإلكترونية، والمحفزات، وسوائل النفايات الصناعية

فوائد التطبيق:

· تدعم الأحجام ذات السعة الكبيرة معالجة الدفعات، مما يؤدي إلى تحسين كفاءة الاسترداد.

· الخمول الكيميائي يضمن عدم تعرض المعادن المستردة للتلوث الثانوي، مع وصول درجة النقاء إلى 99.95% أو أعلى.

· تدعم مقاومة درجات الحرارة العالية عمليات التكليس والصهر المتكاملة عند درجات الحرارة العالية.

· يوفر الهيكل ذو الحلقة المزدوجة ثباتًا عاليًا أثناء عمليات الصب المتكررة، مما يقلل من معدلات الكسر. العملاء النموذجيون: شركات إعادة تدوير المعادن الثمينة، ومصانع معالجة النفايات الإلكترونية، والمصافي.

【 السيناريو 3 】

التحليل المعملي وفحص الحرائق (أحجام 0.5 كجم - 2 كجم) السيناريوهات المطبقة: تحليل درجة الخام، واختبار التركيب المعدني، والبحث والتطوير في المواد الجديدة

فوائد التطبيق:

· الأحجام الصغيرة متوافقة مع الأفران الكهربائية المعملية، مما يتيح التحكم الدقيق في درجة الحرارة.

· مقاومة الصدمات الحرارية تدعم التسخين والتبريد السريع مما يختصر الدورة التجريبية.

· محتوى الرماد المنخفض والنقاء العالي يضمن نتائج تحليلية دقيقة وموثوقة.

· تعمل الأبعاد القياسية على تسهيل التوافق مع معدات المختبرات. العملاء النموذجيون: المختبرات الجيولوجية، ومؤسسات الاختبار، وفرق البحث الجامعية.

▍ الأسئلة الشائعة

• س 1: ما الفرق بين بوتقة الجرافيت ذات الحلقة المزدوجة وبوتقة الجرافيت ذات الحلقة الواحدة؟

  A1: تضيف البوتقة ذات الحلقة المزدوجة حلقة احتجاز علوية وحلقة دعم سفلية إلى تصميم الحلقة الواحدة.

  هناك ثلاثة اختلافات رئيسية:

  ① الاستقرار: يتميز الهيكل ذو الحلقة المزدوجة بمركز ثقل أقل، مما يجعله أقل عرضة للانقلاب عند الإمالة، وهو مناسب بشكل خاص لعمليات الإمالة المتكررة؛

  ② إدارة الإجهاد الحراري: يعمل التصميم ذو الحلقة المزدوجة على تشتيت ضغوط التمدد الحراري، مما يوفر مقاومة أفضل للصدمات الحرارية وعمر خدمة أطول بنسبة 30-50% عادةً من البوتقات ذات الحلقة الواحدة؛

  ③ سهولة التشغيل: توفر الحلقة العلوية سطح تثبيت قياسي، مما يسمح بالتشغيل الآمن دون الحاجة إلى تركيبات متخصصة. للاستخدام العرضي أو تطبيقات الذوبان الفردي ذات الموضع الثابت، توفر البوتقات ذات الحلقة الواحدة قيمة أفضل مقابل المال؛ بالنسبة للتطبيقات التي تتطلب صبًا متكررًا وتشغيلًا مستمرًا، تعد البوتقات ذات الحلقة المزدوجة هي الخيار الأفضل.

• س2: ما هو نقاء بوتقات الجرافيت الخاصة بك؟ هل سيلوثون المعدن المنصهر؟

  A2: تتميز منتجاتنا ذات الجودة القياسية بنقاء الكربون بنسبة ≥99.9% ومحتوى الرماد بنسبة ≥0.1%؛ تتميز منتجاتنا عالية الجودة بنقاء كربون يبلغ ≥99.99% ومحتوى رماد يبلغ ≥0.05%. الجرافيت مستقر كيميائيا عند درجات حرارة الصهر. فهو لا يتفاعل مع المعادن الثمينة مثل الذهب أو الفضة أو البلاتين، وبالتالي لا يدخل شوائب معدنية يمكن أن تسبب التلوث. بالنسبة للتطبيقات فائقة النقاء من فئة أشباه الموصلات، يمكننا أيضًا توفير منتجات مخصصة خضعت لمزيد من التنقية.

• س3: كم مرة يمكن استخدام بوتقة الجرافيت؟ ما هي مدة الخدمة النموذجية؟

  A3: يعتمد عمر الخدمة على عدة عوامل: درجة حرارة التشغيل، وتكرار التغيرات في درجات الحرارة، ونوع المعدن الذي يتم صهره، والالتزام بإجراءات التشغيل.

  في ظل ظروف التشغيل العادية (درجة الحرارة أقل من 2000 درجة مئوية، مع التسخين والتبريد المناسبين):

  • الدرجة القياسية: حوالي 10-15 دورة ذوبان • الدرجة الممتازة: حوالي 15-25 دورة ذوبان

  • مع طلاء مضاد للأكسدة: يمكن تمديده إلى 30-50 دورة. نظرًا لانخفاض درجات الحرارة نسبيًا والعمليات الأكثر دقة، فإن عمر الخدمة لصهر المعادن الثمينة يكون عادةً أطول من صهر المعادن غير الحديدية.

• س 4: كيف يمكنني تحديد مواصفات البوتقة المناسبة لفرن صهر الذهب الخاص بي؟

  ج4: يجب أخذ ثلاثة عوامل رئيسية في الاعتبار عند اختيار المواصفات:

  ① أبعاد غرفة الفرن: يجب أن يكون القطر الخارجي للبوتقة أصغر بمقدار 20-30 مم من القطر الداخلي لغرفة الفرن لضمان إشعاع حراري موحد حول البوتقة؛

  ② قدرة الصهر الفردي: حدد القدرة بناءً على احتياجات الإنتاج اليومية؛ يوصى بحساب 60-80% من كثافة المعدن؛

  ③ طريقة التسخين: تضع أفران الحث متطلبات أعلى على توحيد مادة البوتقة؛ نوصي باستخدام بوتقات عالية الجودة. تعتبر البوتقات ذات الدرجة القياسية كافية لأفران الغاز أو المقاومة. إذا لم تكن متأكدًا، يرجى تقديم نموذج الفرن الخاص بك ومتطلبات الصهر، وسوف يوصي طاقمنا الفني بالمواصفات الأكثر ملاءمة لك.

• س 5: هل يمكنك تخصيص أحجام أو أشكال خاصة؟

  A5: بالتأكيد. نحن ندعم التخصيص بناءً على رسومات العملاء أو العينات، بما في ذلك:

  • القدرات والأبعاد غير القياسية

  • أشكال خاصة (مخروطية، على شكل قارب، مستطيلة، ذات فوهة، إلخ.)

  • متطلبات المواد الخاصة (درجة نقاء أعلى، وإضافات كربيد السيليكون، وما إلى ذلك)

  • المعالجات السطحية (الطلاءات المضادة للأكسدة، والتلميع، وما إلى ذلك) الحد الأدنى لكمية الطلب للمنتجات المخصصة هو عادةً 100 قطعة، وتخضع للتفاوض على أساس التعقيد. تستغرق دورة النماذج الأولية حوالي 7-10 أيام.

• س6: أي نوع من الشركات أنت؟ هل أنت منتج أو شركة تجارية؟

  ج6: شركة Jiangxi Ningheda New Material Co., Ltd. هي منشأة تصنيع تقع في مقاطعة Jiangxi، مع قدرات إنتاج عملية كاملة تتراوح من معالجة المواد الخام، والقولبة، والجرافيت إلى التصنيع الدقيق. نحن لسنا شركة تجارية. يتم تصنيع جميع المنتجات داخليًا، مما يضمن جودة يمكن التحكم فيها وأسعار تنافسية. لقد حصل مصنعنا على شهادة نظام إدارة الجودة ISO 9001:2015، ونحن نرحب بالعملاء لزيارة منشأتنا.
