بوتقات جرافيت بفتحات مركزية | قضبان التوصيل/الفوهات لآلات صب الفراغ | مكونات ذوبان الجرافيت المقاومة للحرارة العالية المخصصة

▍ نظرة عامة على المنتج

بوتقات الجرافيت عالية النقاء ذات التجويف المركزي هي أوعية صهر صناعية ذات درجة حرارة عالية مصنوعة من الجرافيت عالي الكثافة وعالي النقاء. يتم تشكيلها من خلال التصنيع باستخدام الحاسب الآلي في قطعة واحدة وتتميز بفتحة في الأسفل للتحكم في التدفق. على عكس بوتقات الجرافيت القياسية التي لا تحتوي على مثل هذا التجويف، يتيح الثقب المركزي تلبية متطلبات التشغيل الخاصة مثل التحكم في تدفق المعدن المنصهر، والتنفيس لتخفيف الضغط، والصب والتفريغ المستمر. إنه بمثابة مادة أساسية مستهلكة في عمليات الصهر المستمر، وتنقية المعادن الثمينة، وعمليات تحويل المعادن المنصهرة. المادة الأساسية عبارة عن جرافيت كثيف وعالي النقاء، والذي يتميز بطبيعته بمقاومة درجات الحرارة العالية، والاستقرار الكيميائي، والتشحيم الذاتي، والتوصيل الحراري العالي. بعد التشكيل، تتميز البوتقة بتجويف مركزي متكامل ومُشكل بدقة مع جدران ناعمة وخالية من النتوءات تمنع الخبث المعدني من الالتصاق، مما يزيل المشكلات مثل انسداد التجويف أو تسرب السائل.

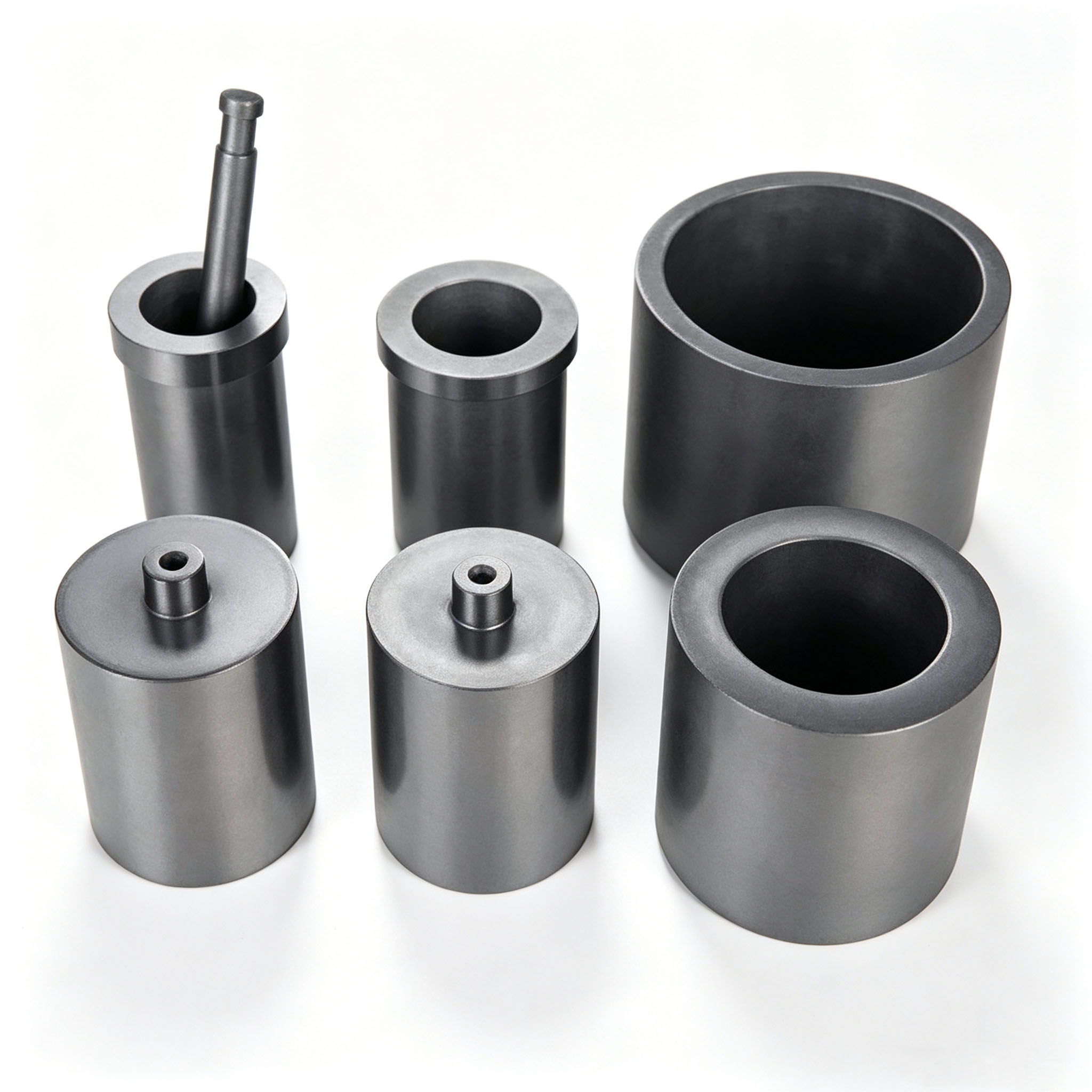

سلسلة بوتقة الجرافيت

مركز هول بوتقة

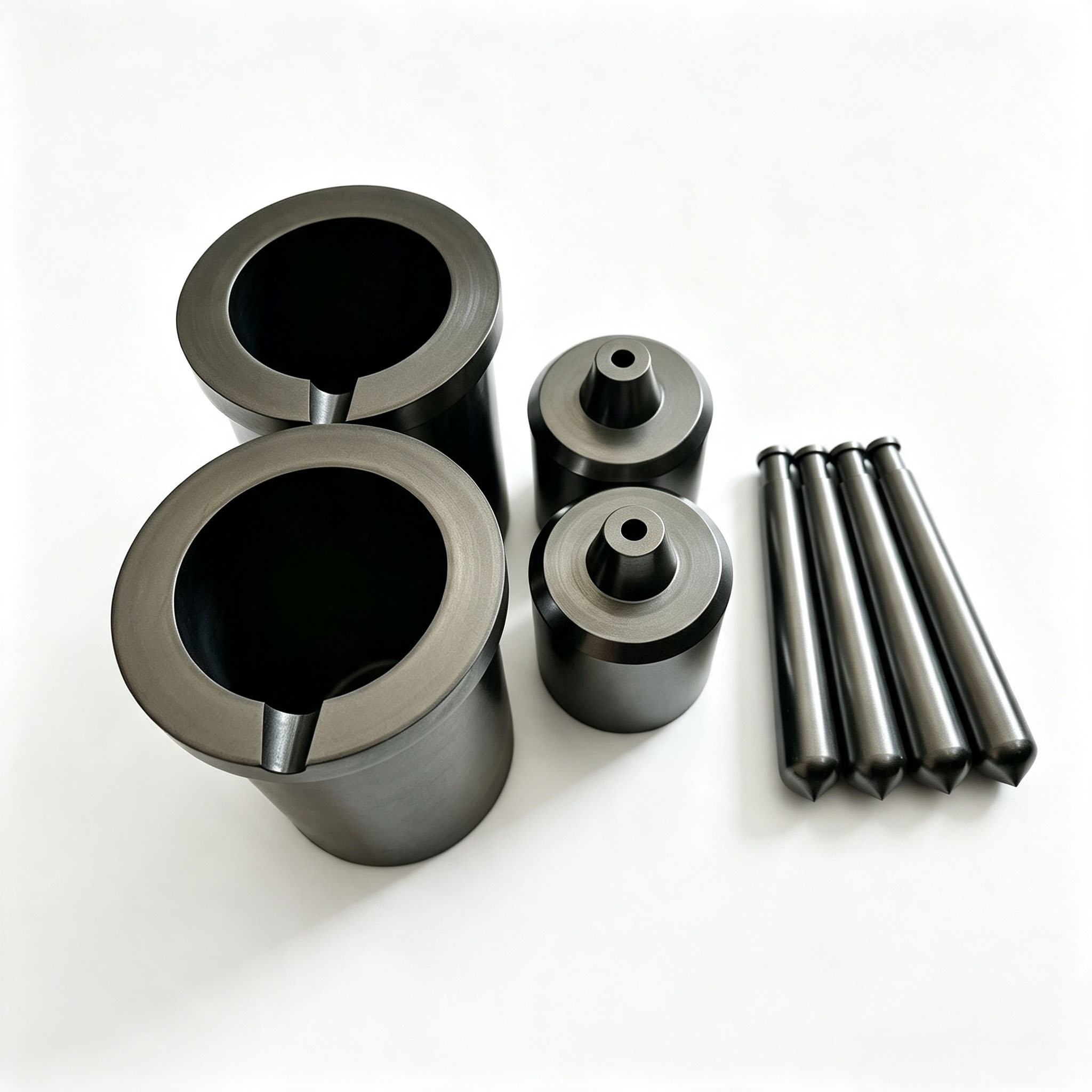

بوتقة فوهة الدقة

تأسست شركة Jiangxi Ningheda New Material ، وهي شركة فرعية مملوكة بالكامل لشركة Jiangxi Ningxin New Materials Co., Ltd.، في عام 2017. مجهزة بمجموعة كاملة من معدات التصنيع CNC الخاصة، يمكن للشركة تخصيص قطر الثقب المركزي، والعمق، والقطر الخارجي للبوتقة، وسمك الجدار، والارتفاع الإجمالي وفقًا لظروف تشغيل العميل. وهو يدعم كلاً من الطلبات التجريبية للدفعة الصغيرة والإمدادات كبيرة الحجم على المدى الطويل، ويكملها اختبار المصنع الشامل والتعبئة والخدمات اللوجستية والخدمات الفنية لما بعد البيع.

يتكون جسم البوتقة من الجرافيت المتوازن عالي النقاء . بعد خضوعها للضغط المتوازن متعدد الاتجاهات، والتلبيد بدرجة حرارة عالية، والجرافيت، يتم تصنيعها بدقة في مراكز التصنيع CNC. تعمل عملية الضغط المتوازن على التخلص من العيوب الداخلية وعدم تناسق الكثافة الموجودة بشكل شائع في قولبة البثق والضغط، مما يمكّن البوتقة من تحقيق أداء رائد في الصناعة من حيث القوة الميكانيكية، وتوحيد التوصيل الحراري، والاستقرار الحراري.

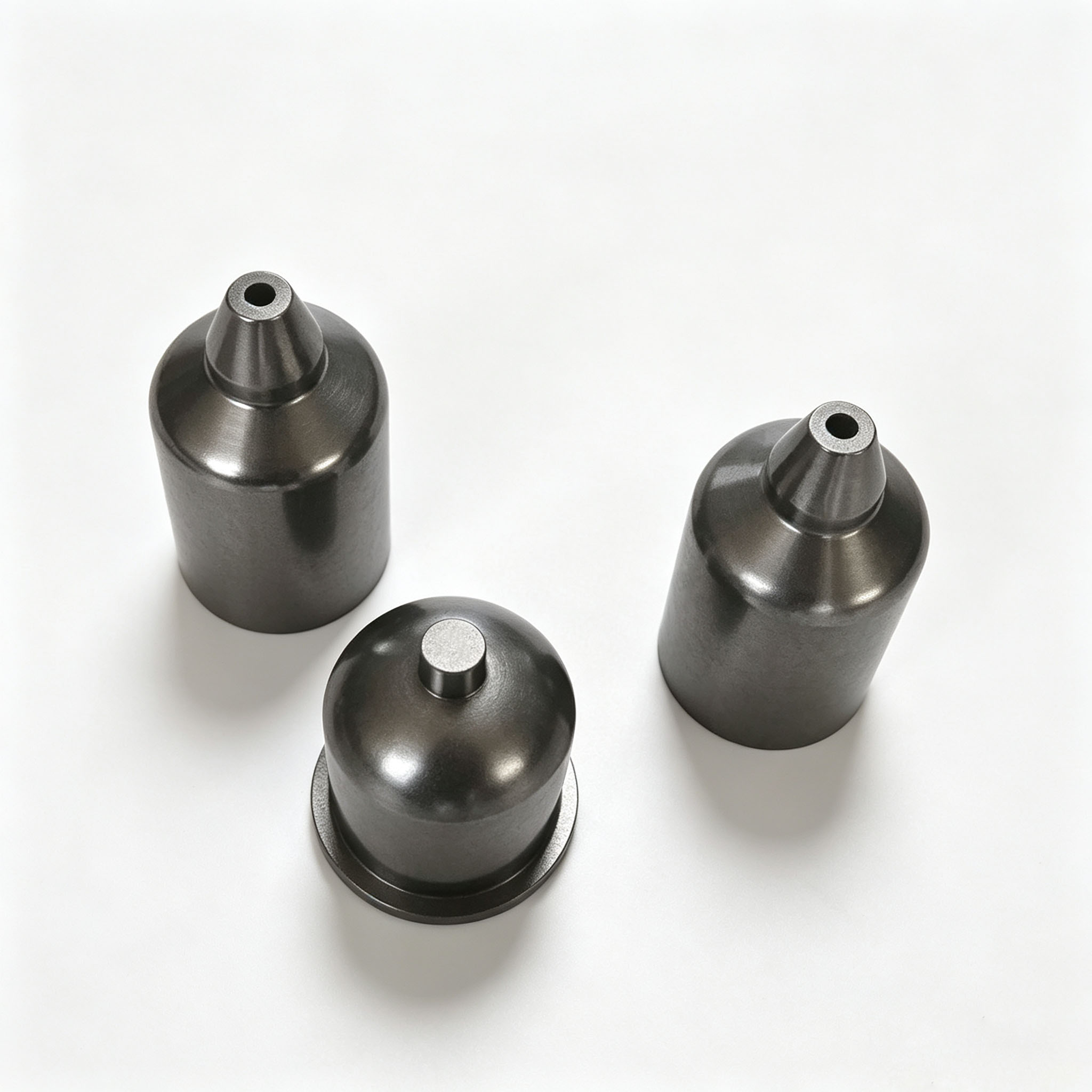

تجويف مركزي متعدد المقاسات

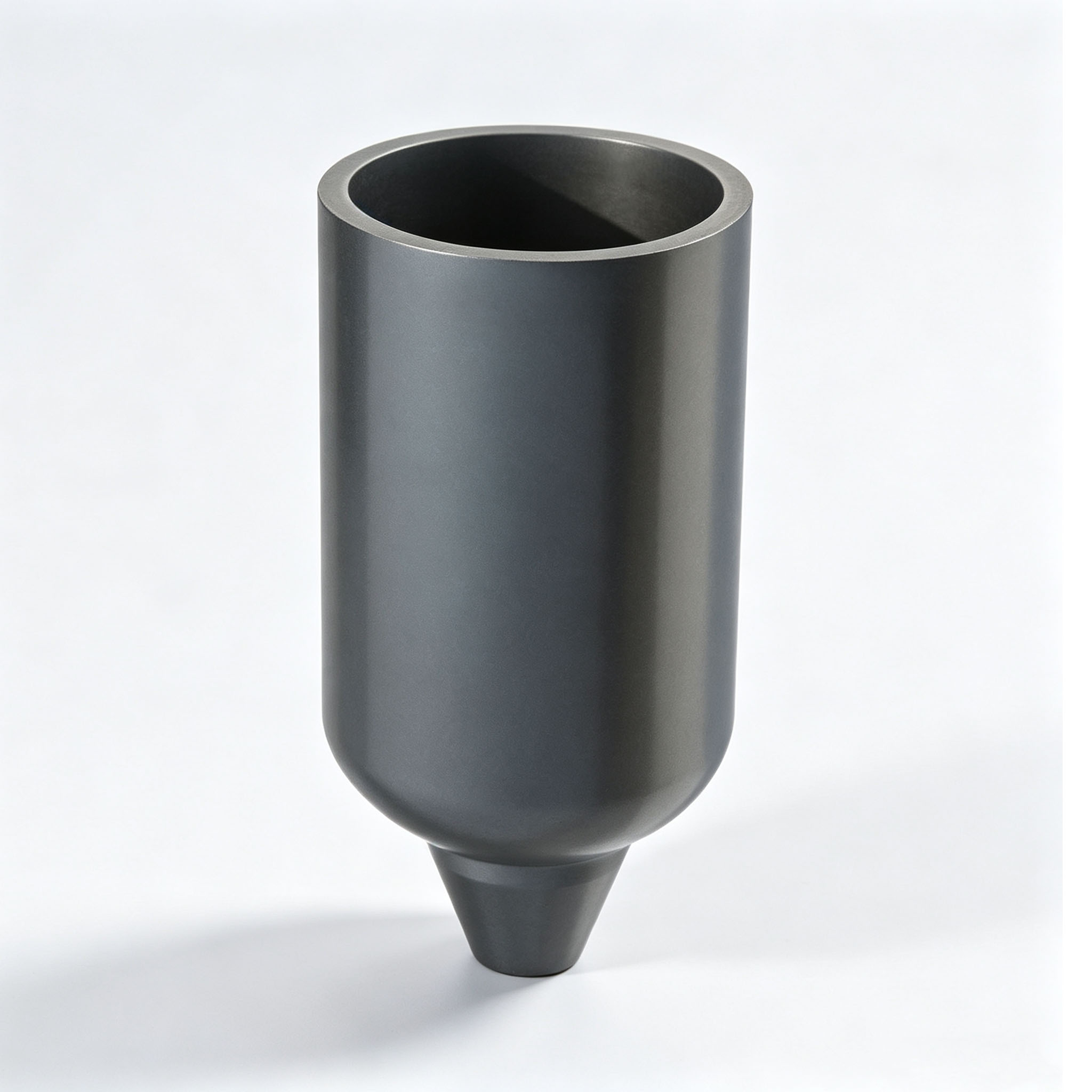

بوتقة مخروطية الشكل

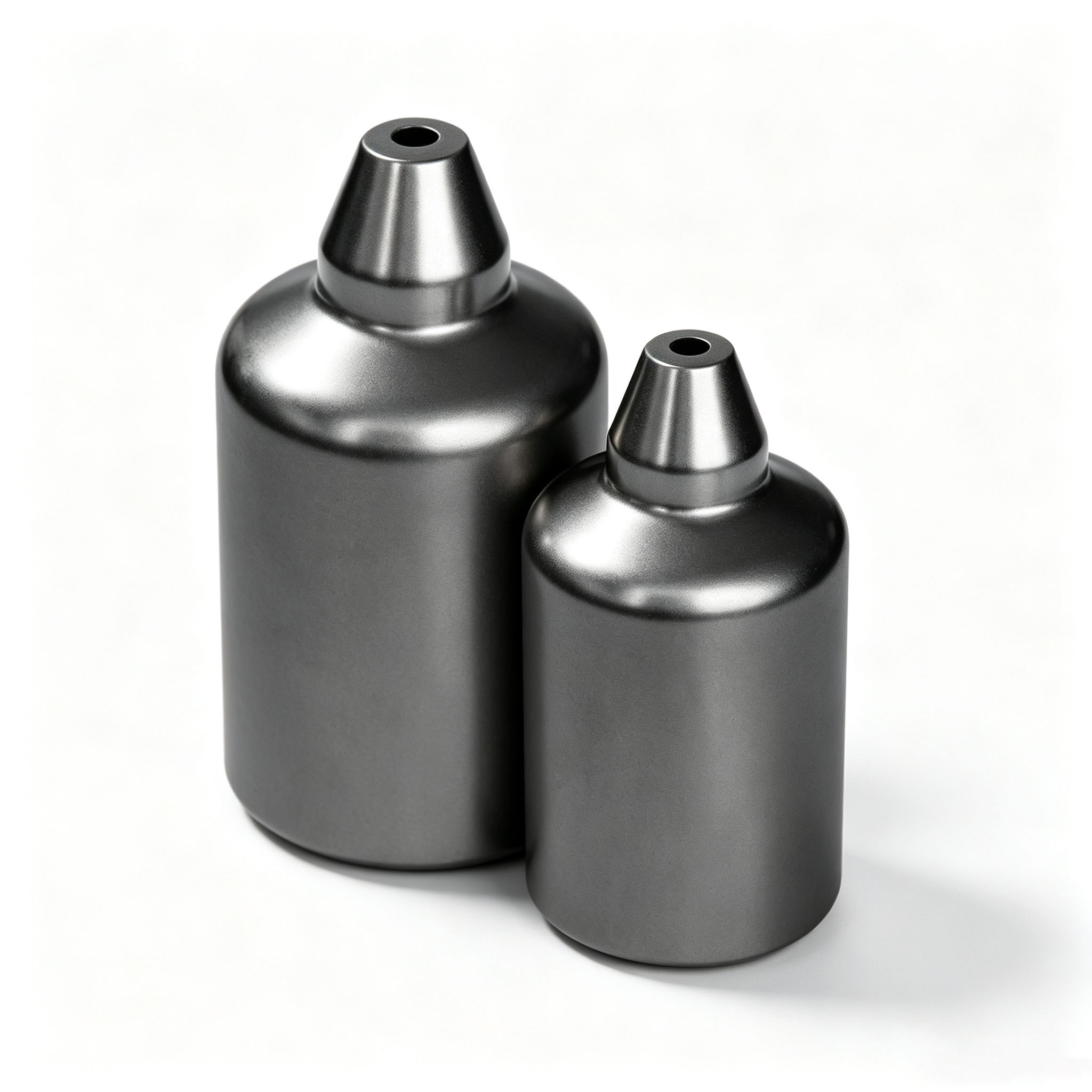

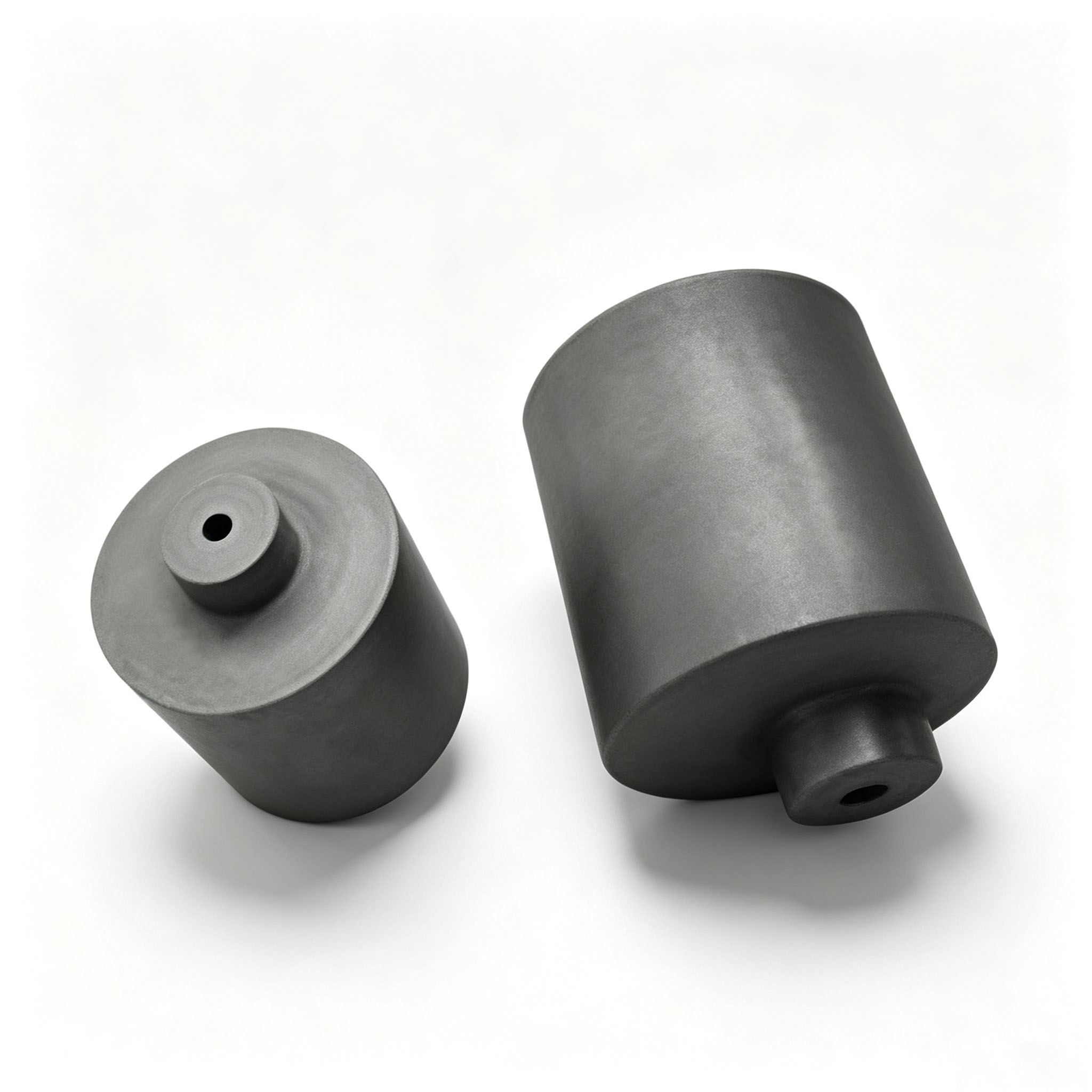

مقارنة الحجم المزدوج

▍ ميزات تصميم المنتج

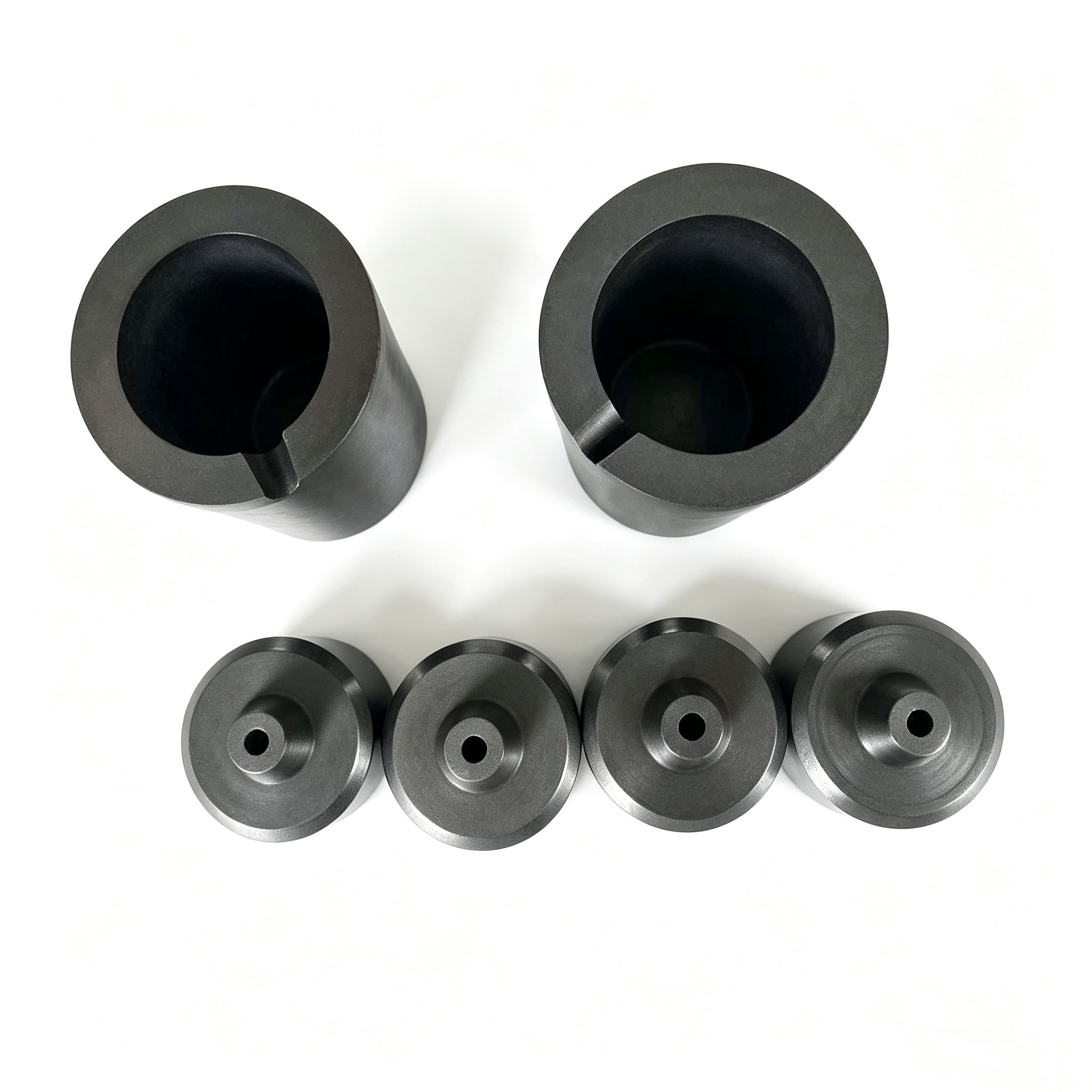

مجموعة من نمطين

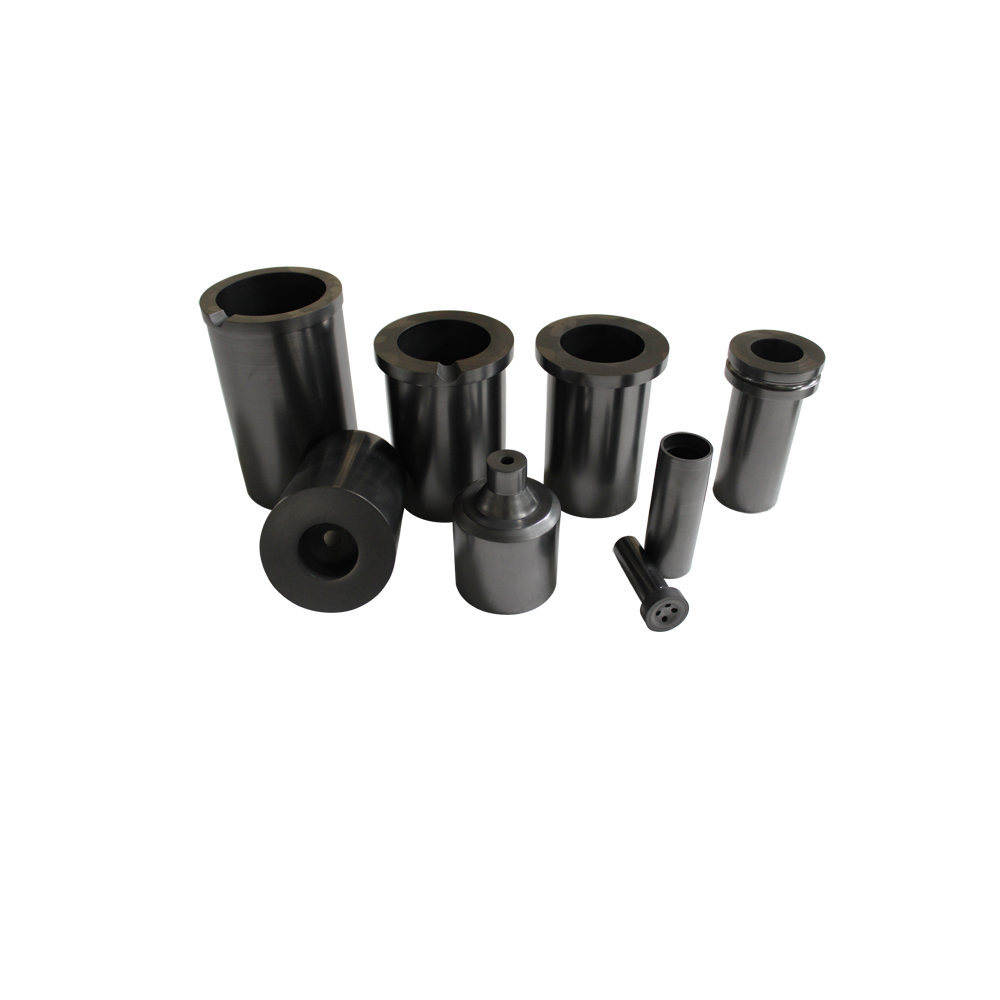

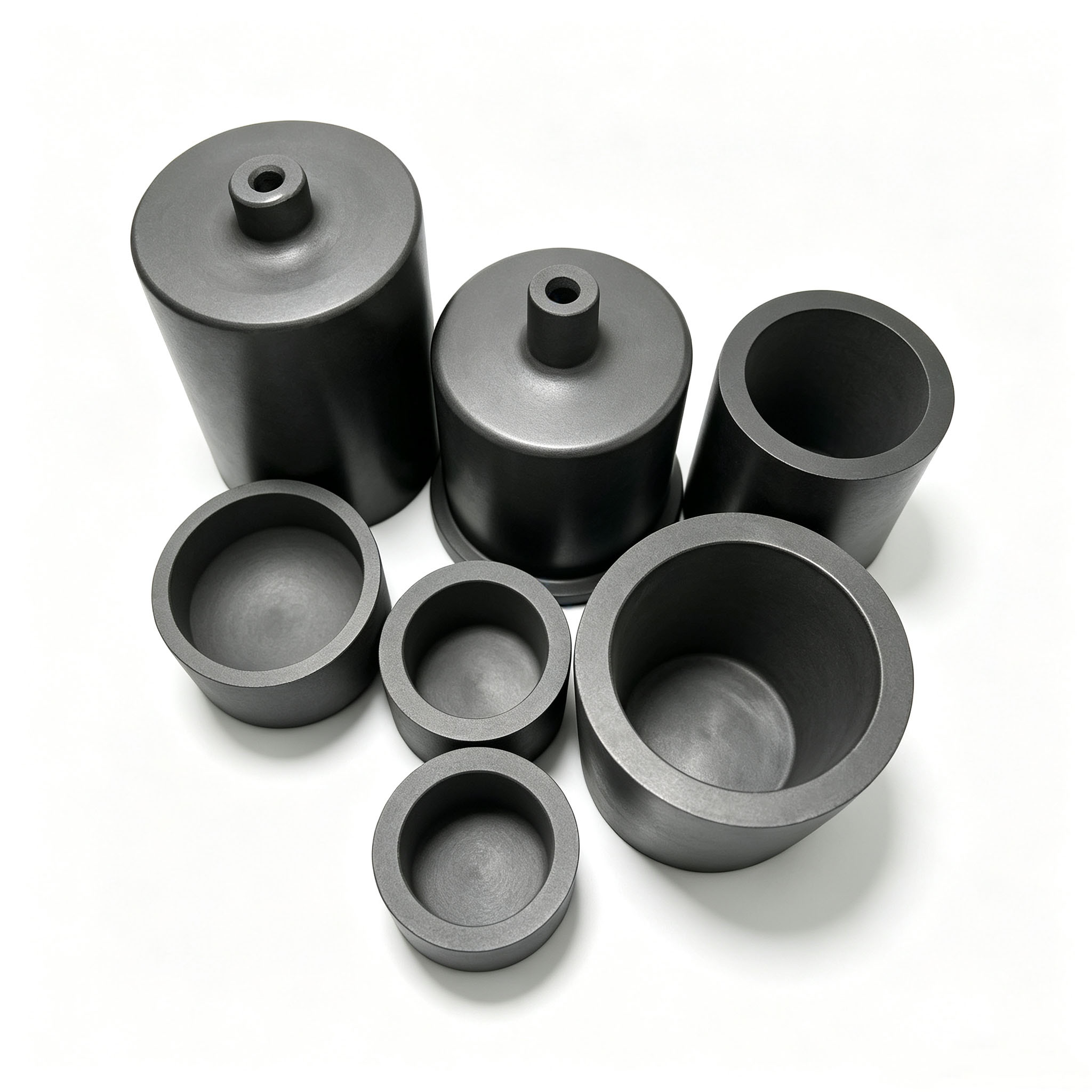

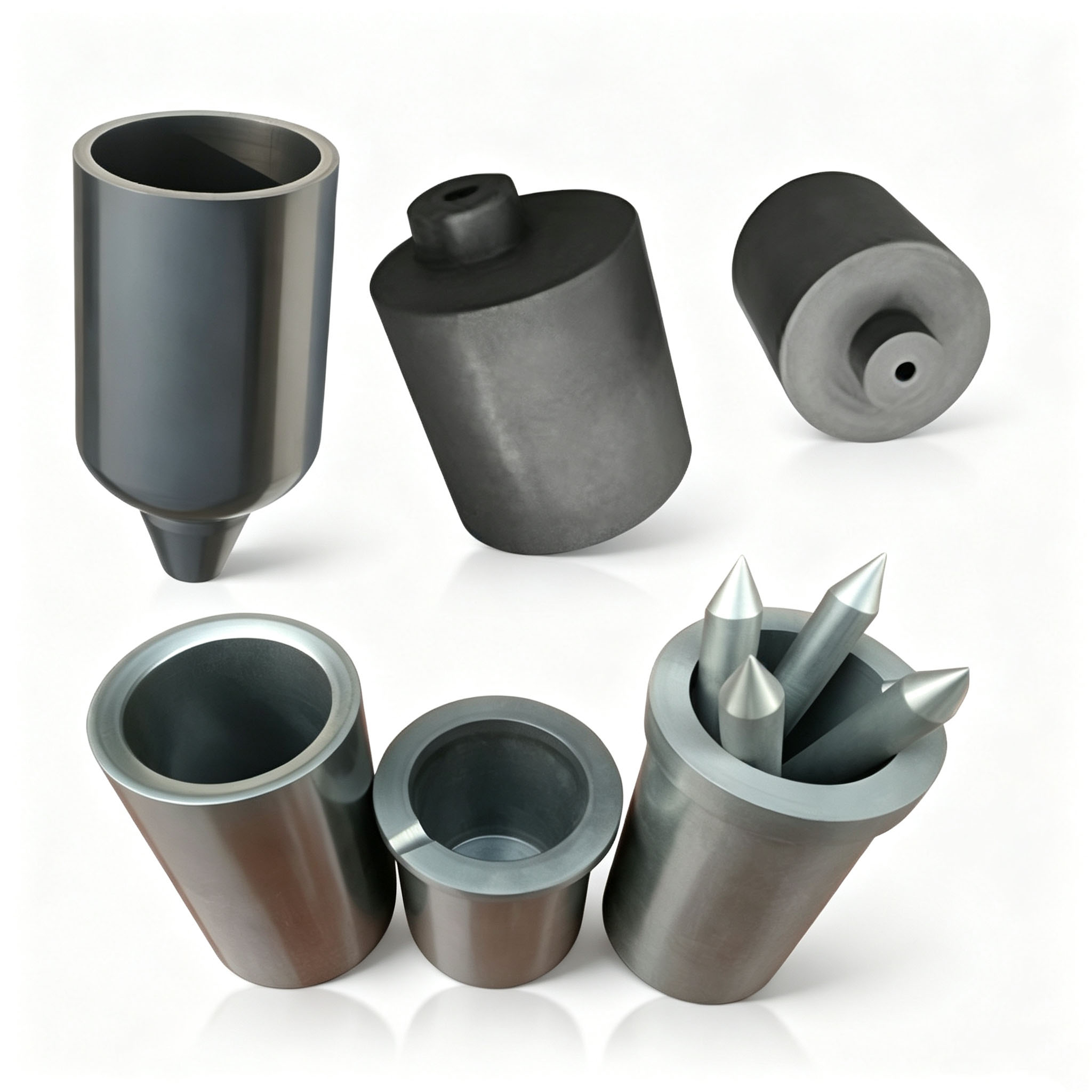

مجموعة المنتجات الكاملة

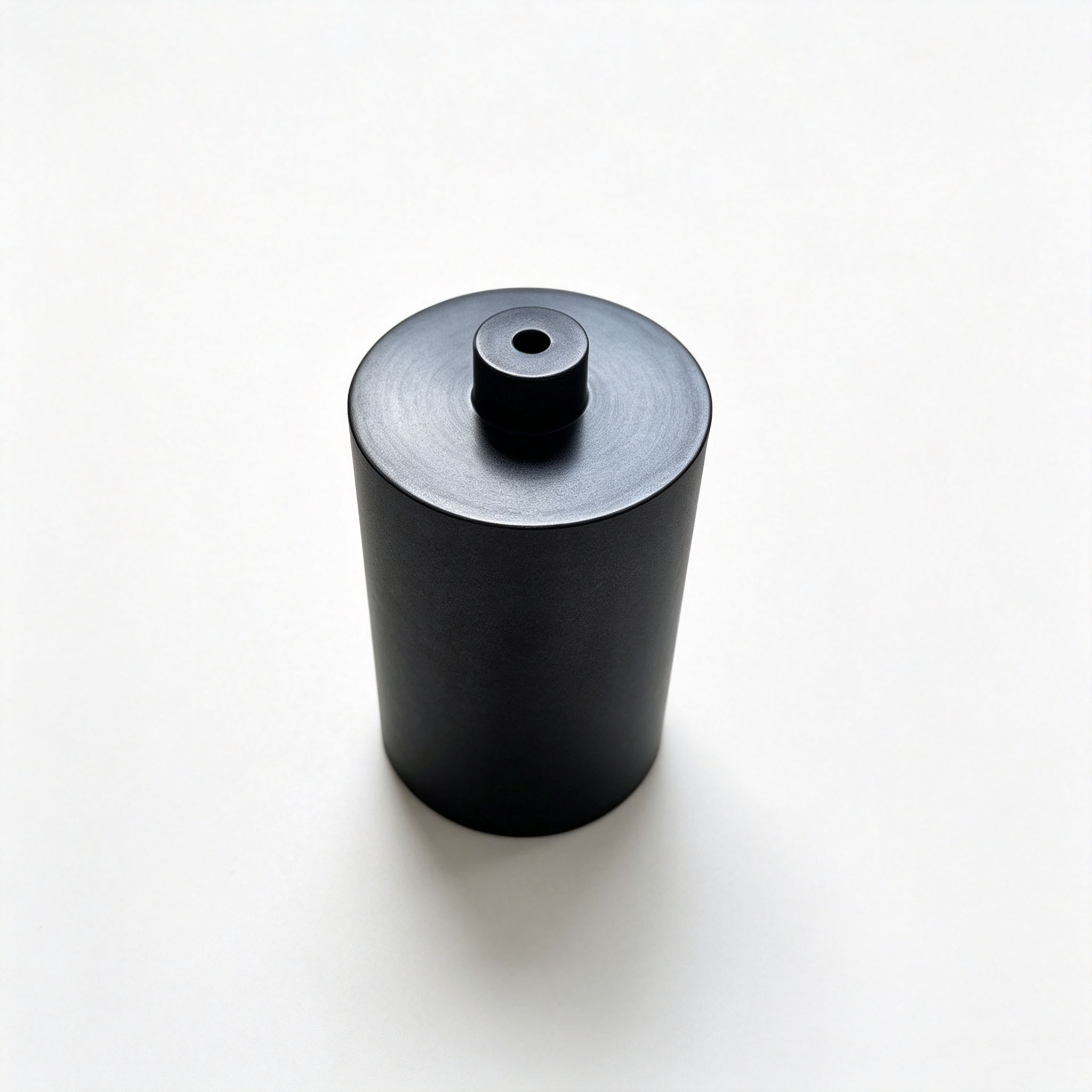

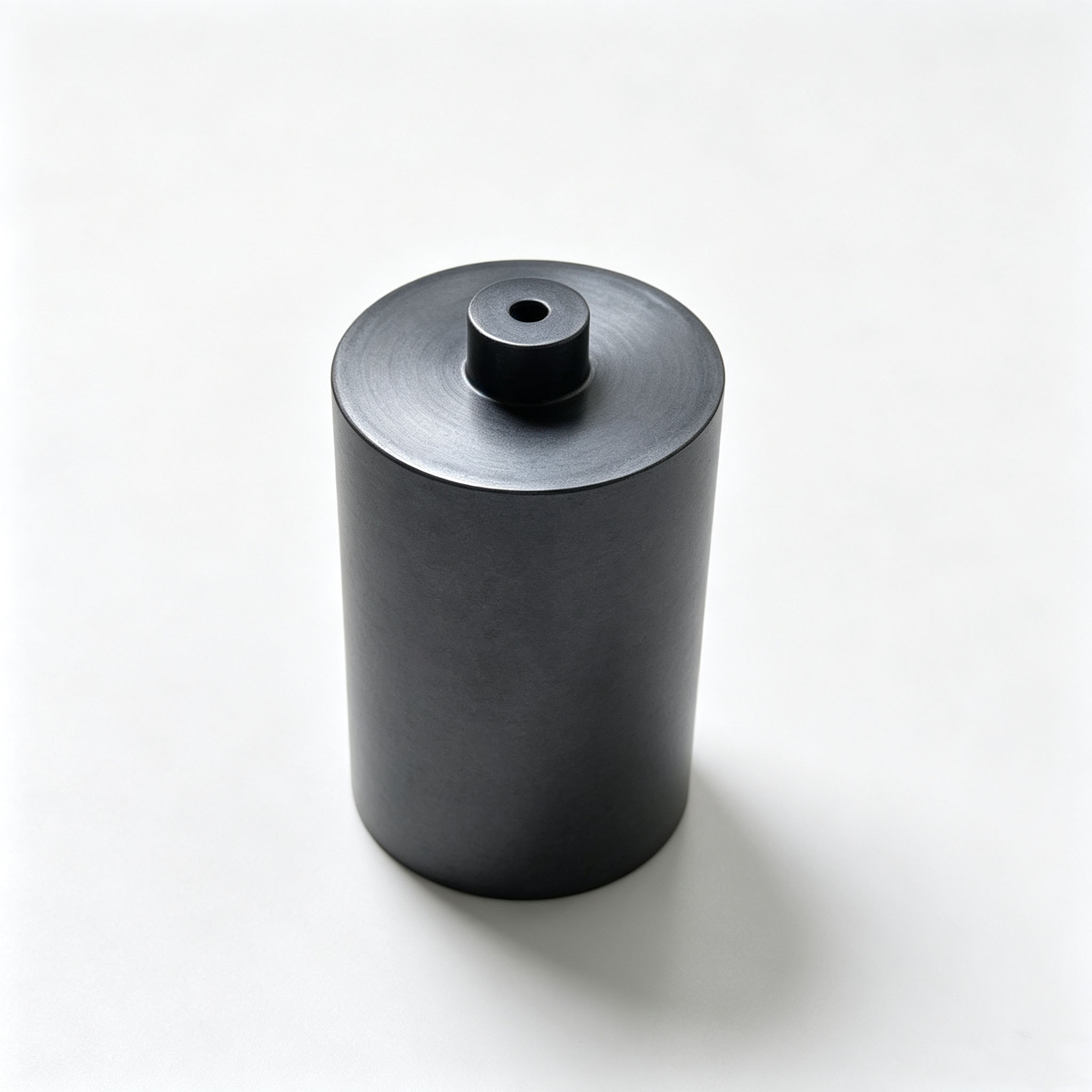

نموذج الاسطوانة الكلاسيكية

▍ المواصفات الفنية

• مواصفات أداء المواد

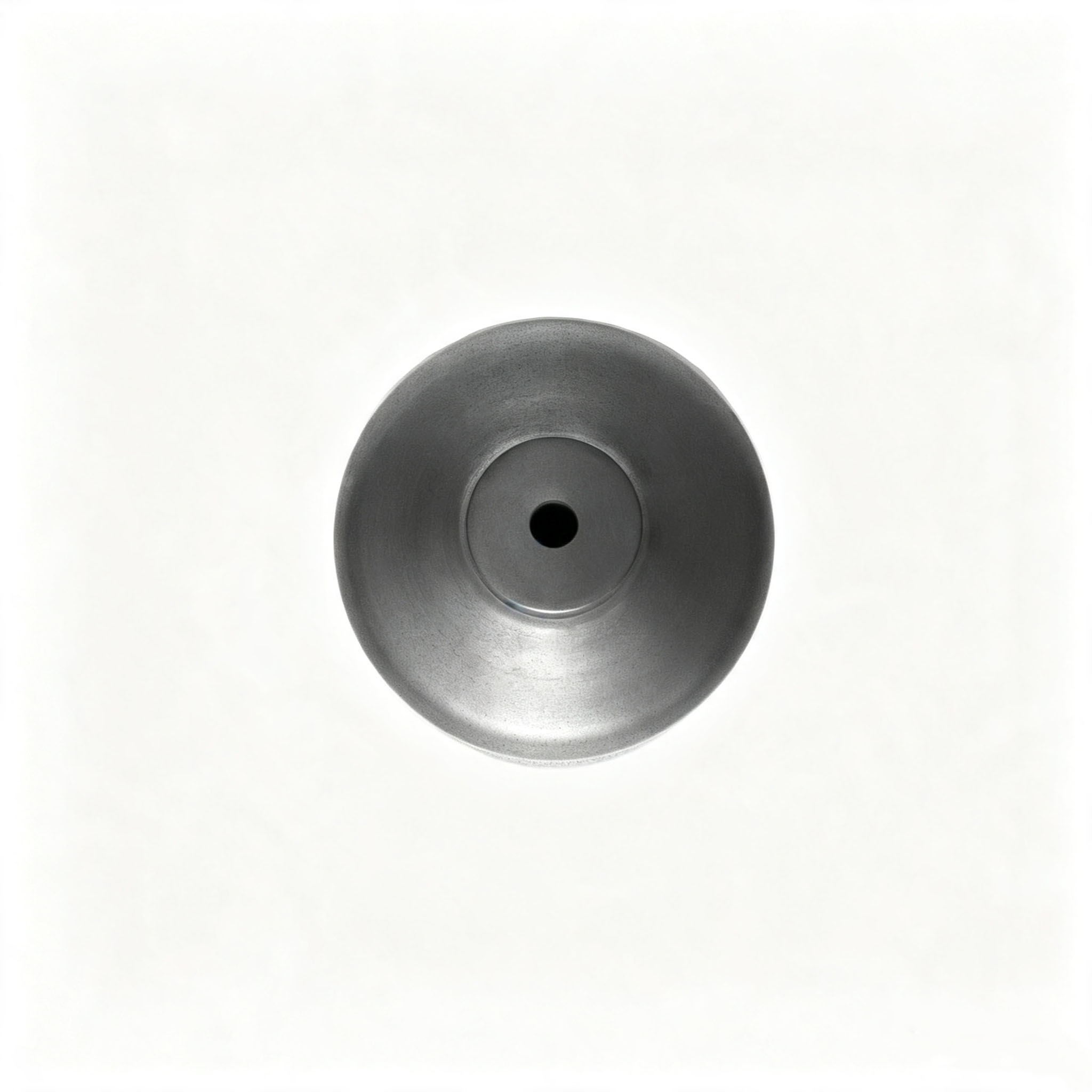

أعلى ثقب المركز

الهيكل الداخلي

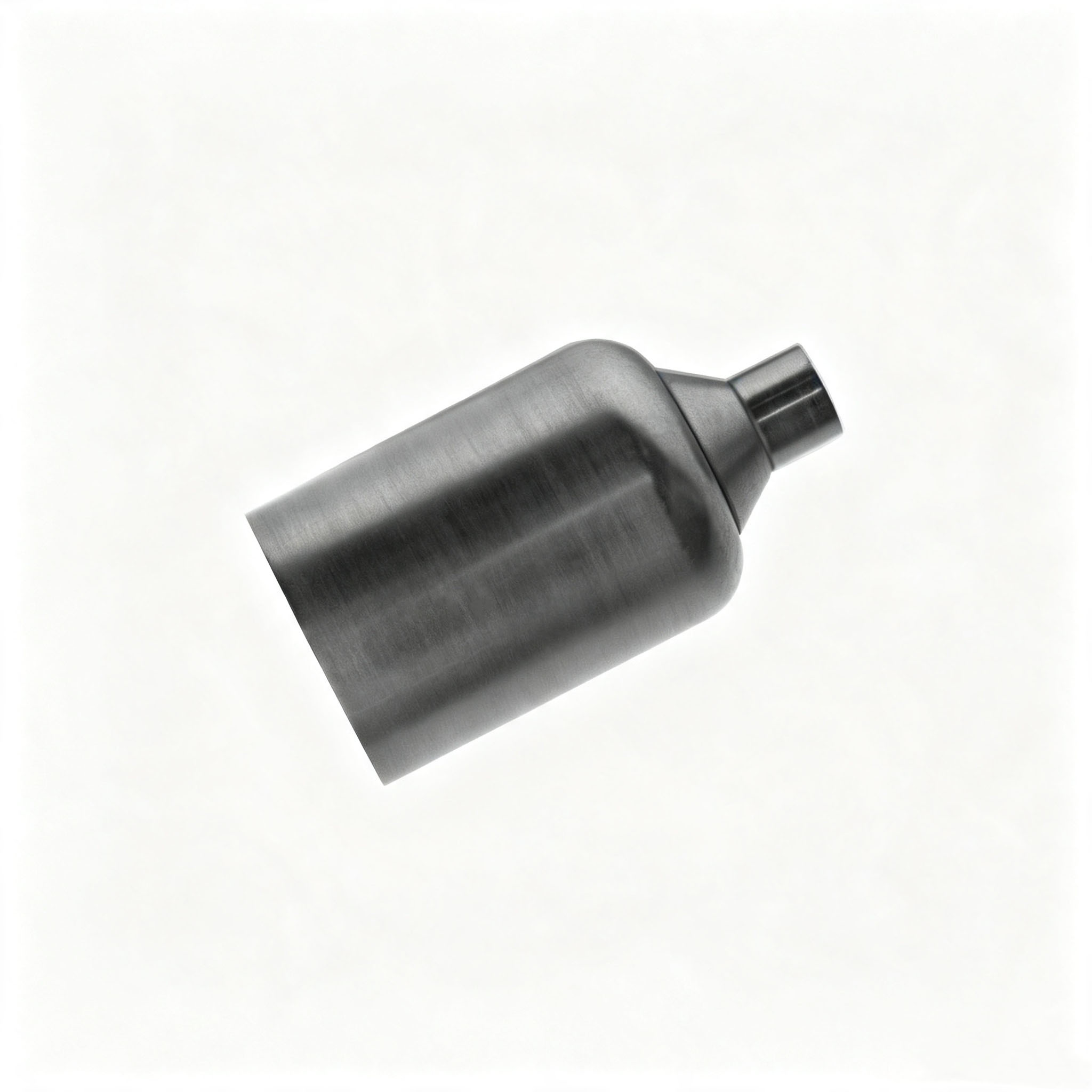

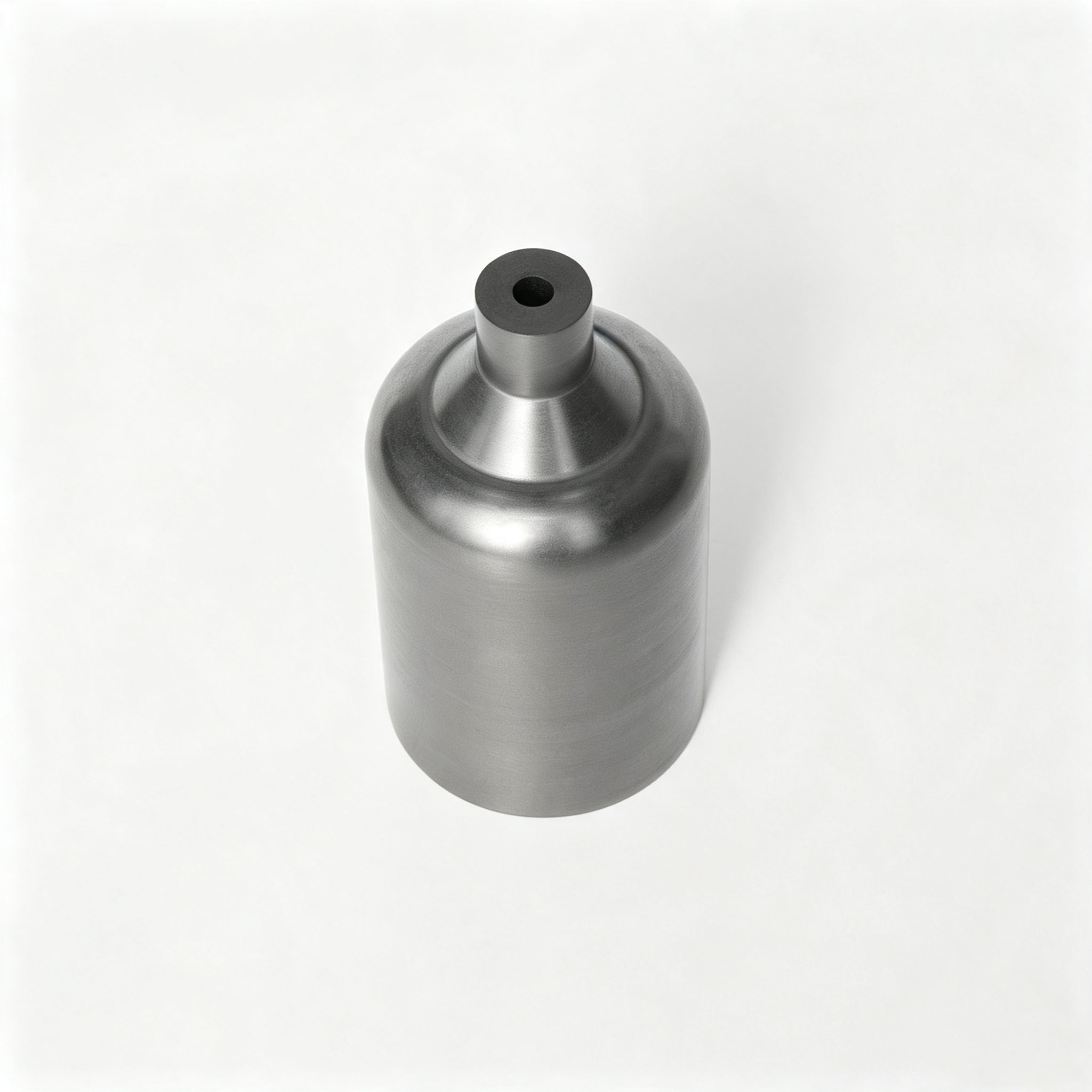

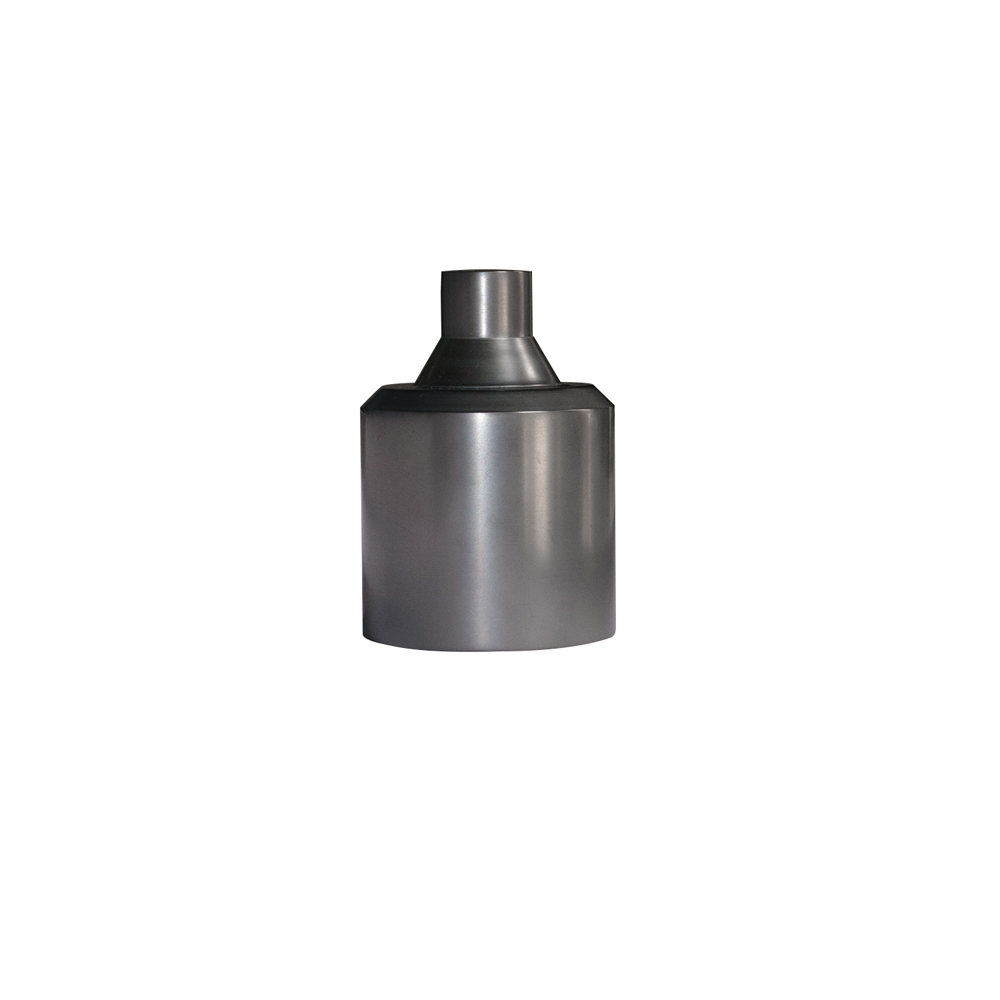

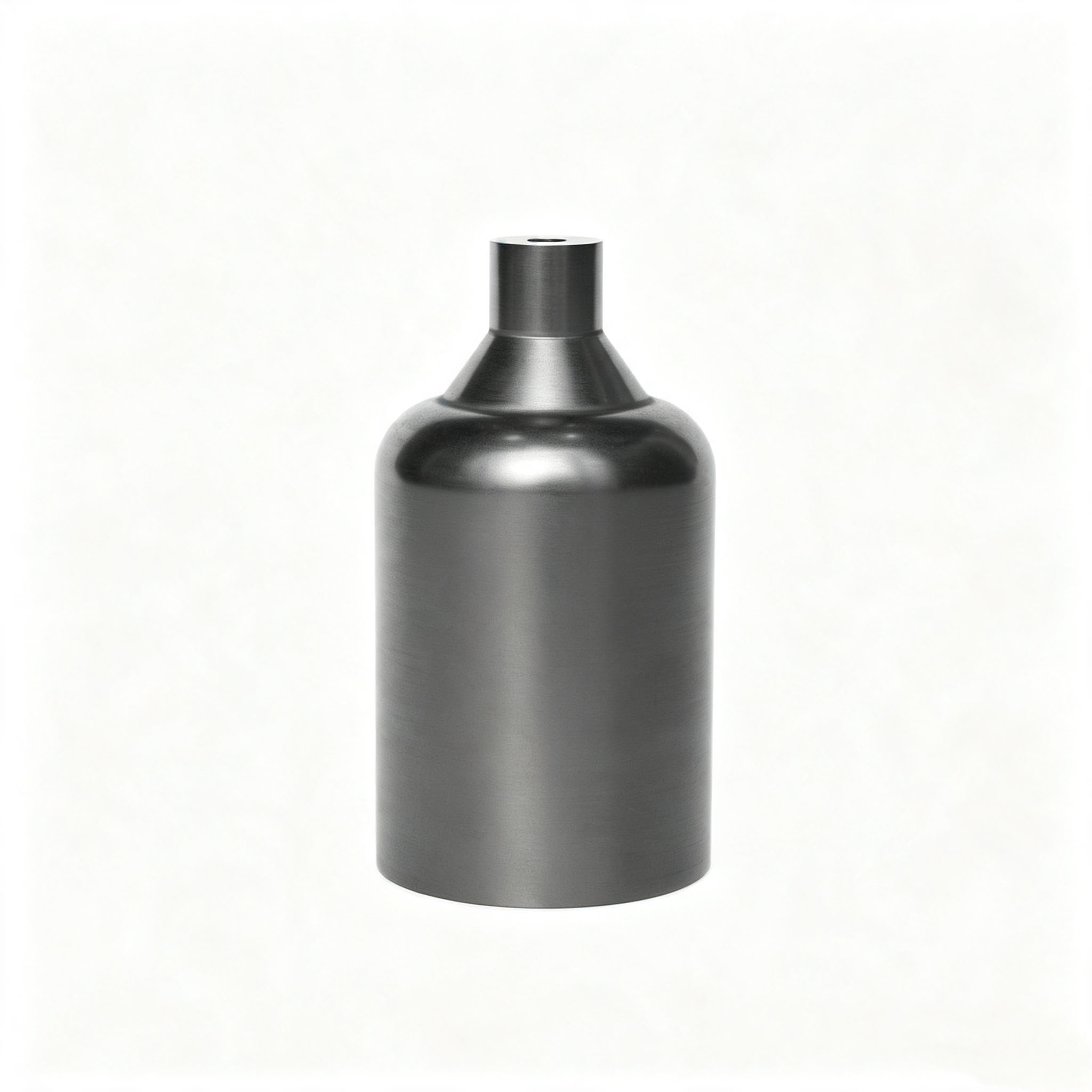

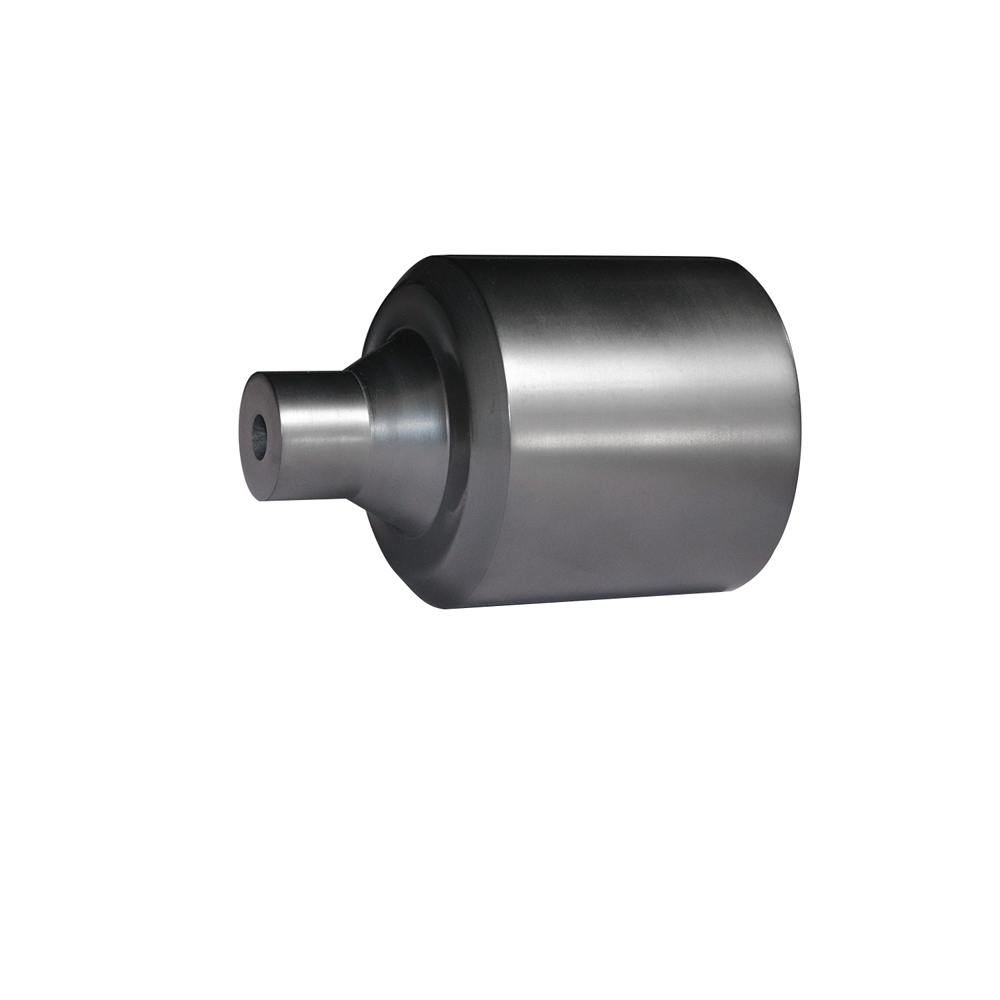

رقبة مدببة دقيقة

• مجموعة من المواصفات القابلة للتخصيص

▍ شرح تفصيلي لمزايا المنتج

لماذا يعد تصميم الثقب المركزي أمرًا بالغ الأهمية؟

في عمليات الصب بالضغط الفراغي والصب بالطرد المركزي، تحدد طريقة صب المعدن المنصهر بشكل مباشر إنتاجية المسبوكات. تتطلب البوتقات التقليدية المفتوحة صبًا يدويًا أو آليًا، مما قد يؤدي بسهولة إلى المشكلات التالية:

1. أكسدة المعدن: يؤدي الاتصال المكثف بالهواء إلى تكوين مقياس الأكسيد

2. فقدان درجة الحرارة: تؤدي مسارات الصب الطويلة إلى انخفاض كبير في درجة حرارة المعدن المنصهر

3. التلوث بالرش: التأثير على القالب أو العداء يسبب إغلاقًا باردًا ومسامية

4. المخاطر التشغيلية: خطر انسكاب المعدن المنصهر عند درجة حرارة عالية

تتيح البوتقة ذات الفتحة المركزية في نينغيدا إمكانية الصب 'من نقطة إلى نقطة' من خلال فوهة دقيقة في الأعلى. يتم حقن المعدن المنصهر مباشرة في بوابة القالب عبر الفتحة المركزية، مع إجراء العملية بأكملها تحت فراغ أو جو وقائي. وهذا يقلل بشكل كبير من الأكسدة وانخفاض درجة الحرارة، مما يزيد العائد بنسبة 15% إلى 25%.

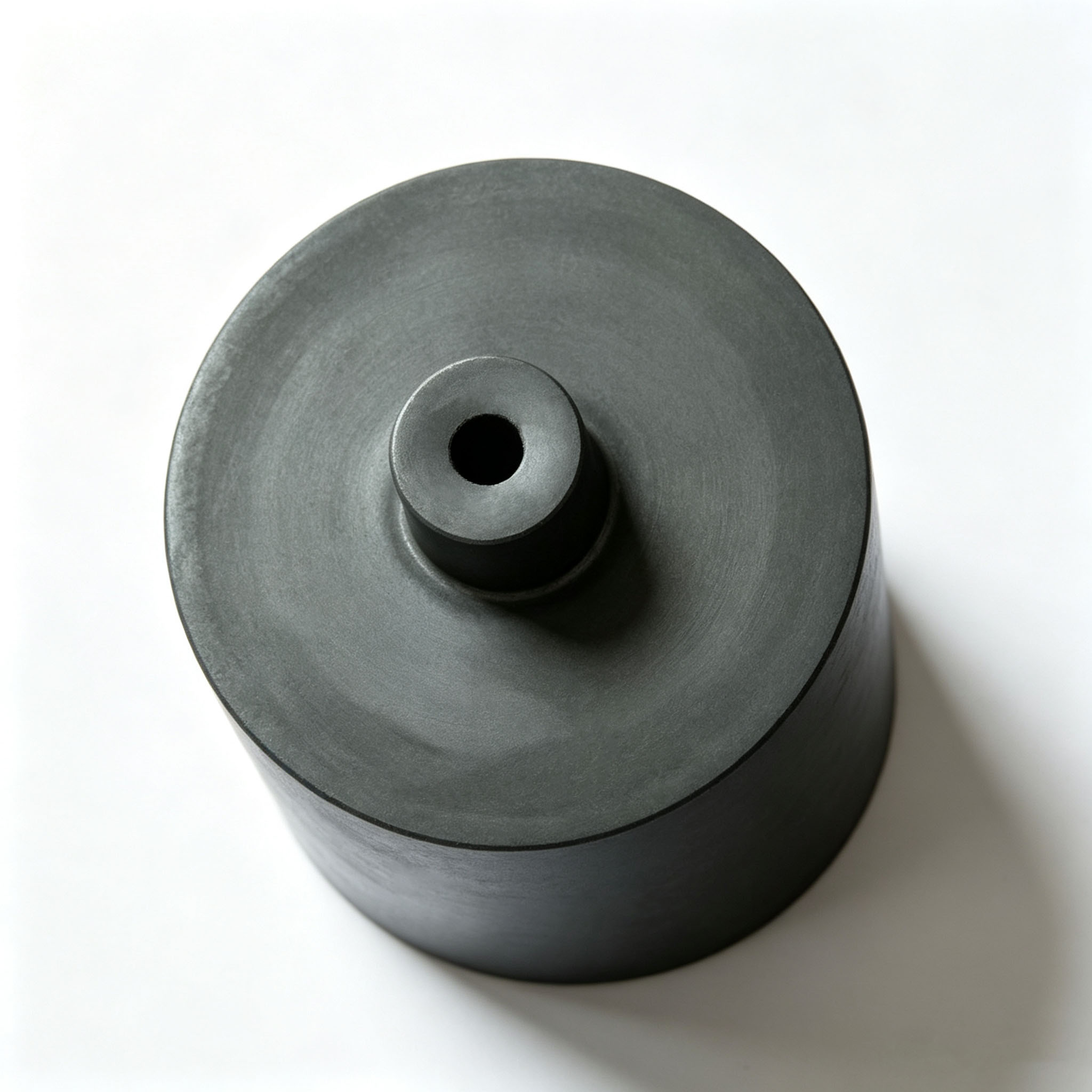

عرض التفاصيل الزاوية

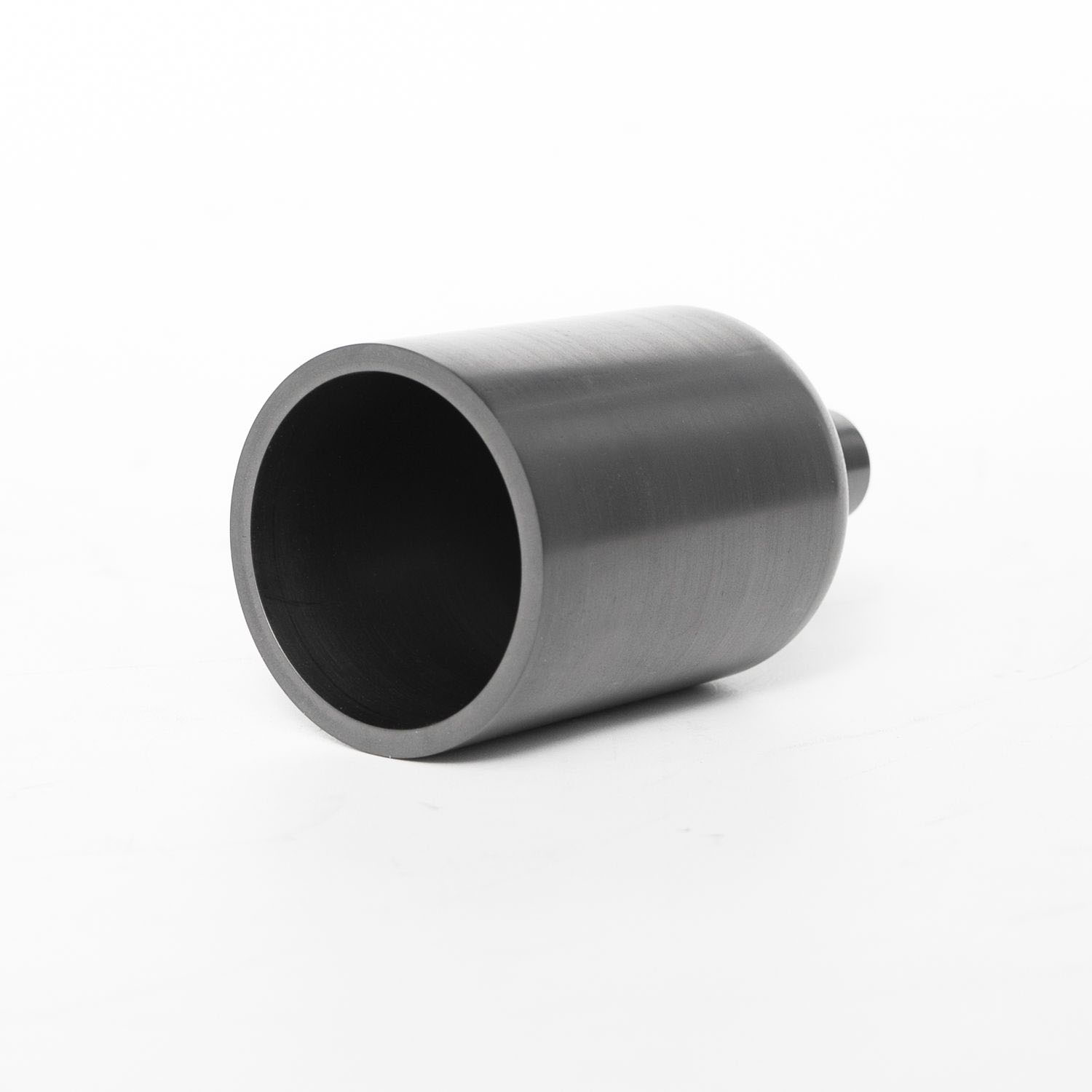

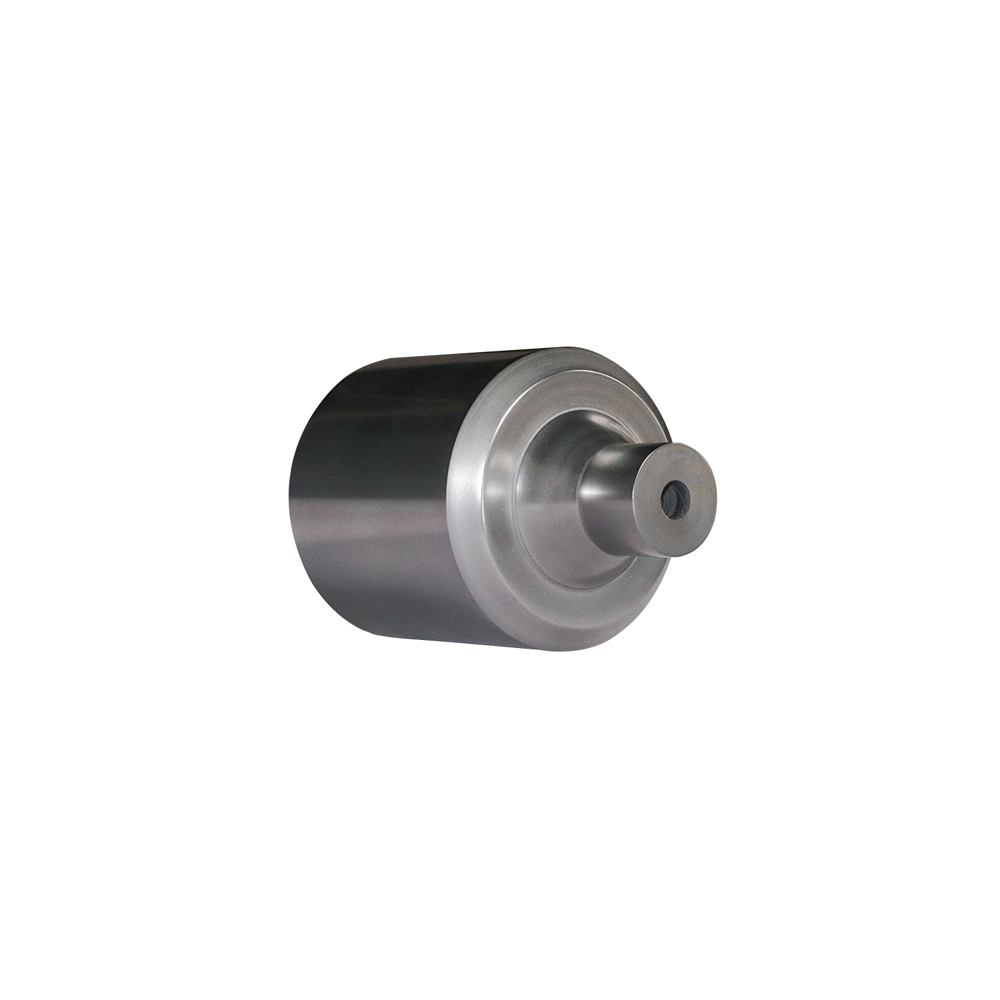

عرض جانبي أفقي

▍ الضغط المتوازن مقابل قولبة الجرافيت - الاختلافات الرئيسية

▍ التطبيقات

منظر جانبي لوحدة واحدة

مكونات متطابقة

نموذج قاعدة شفة

• الصب الدقيق للمعادن غير الحديدية

  في عمليات الصب الدقيقة لسبائك النحاس (النحاس والبرونز)، وسبائك الألومنيوم، وسبائك الزنك، فإن البوتقات ذات الفتحة المركزية، عند استخدامها مع أنظمة الصب الآلية، تتيح الصب المقنن، وتقلل الأكسدة وإدراج الخبث، وتحسن إنتاج المعدن.

• المختبرات والمؤسسات البحثية

  تستخدم في المختبرات المعدنية لأبحاث وتطوير صياغة السبائك وإعداد العينات. يضمن الثقب المركزي الدقيق الاتساق في حجم الذوبان لكل عينة، وعند استخدامه مع الأدوات التحليلية، فإنه يضمن إمكانية تكرار البيانات التجريبية.

• صب الدقة للمجوهرات

  تستخدم في صب ضغط الفراغ لسبائك المعادن الثمينة مثل الذهب والذهب قيراط والبلاتين والبلاديوم. إن تصميم الفتحة المركزية يتطابق تمامًا مع آلات الصب الفراغي، مما يضمن ملء القالب الدقيق للمعدن المنصهر تحت حماية الغاز الخامل. يؤدي هذا إلى تشطيب سطحي عالي للمسبوكات ويقلل بشكل كبير من وقت التلميع بعد الصب.

▍ دليل الاستخدام والصيانة

لزيادة عمر الخدمة لبوتقات صب الجرافيت ذات الفتحة المركزية، يرجى اتباع إجراءات التشغيل التالية:

1. الخبز قبل الاستخدام: ضع البوتقة في بيئة جافة وقم بتسخينها ببطء إلى 200 درجة مئوية بمعدل تسخين 100 درجة مئوية/ساعة. احتفظ بدرجة الحرارة هذه لمدة ساعتين لإزالة الرطوبة الممتصة. لا تضع البوتقة مباشرة في فرن عالي الحرارة؛ قد يؤدي التسخين المفاجئ إلى تشقق البوتقة.




2. إرشادات التحميل: لا تتجاوز 80% من الحجم الداخلي للبوتقة عند التحميل. ترك فجوات بين السبائك المعدنية لمنعها من الضغط على جدران البوتقة أثناء التمدد الحراري. لا تقم مطلقًا بإدخال السبائك المعدنية الباردة مباشرة إلى بوتقة مسخنة مسبقًا.




3. التحكم في درجة الحرارة: تجنب التعرض المباشر لجدران البوتقة ومنطقة الفوهة للهب المؤكسد بقوة. يُستخدم في الفراغ أو الجو الخامل (النيتروجين/الأرجون) لإطالة عمر الخدمة بشكل كبير.




4. إزالة المواد: بعد اكتمال الصهر والصب، اترك البوتقة تبرد بشكل طبيعي إلى أقل من 300 درجة مئوية قبل الإزالة. للتشغيل المستمر، يوصى باستخدام نظام دوران مزدوج البوتقة. استخدم قضيب جرافيت ناعم لتنظيف البقايا. لا تخدش السطح الداخلي بأدوات معدنية.




5. شروط التخزين: يُخزن في بيئة جافة جيدة التهوية مع رطوبة نسبية أقل من 60%. للتخزين طويل الأمد، ضع طبقة رقيقة من مسحوق الجرافيت على السطح لمنع امتصاص الرطوبة.

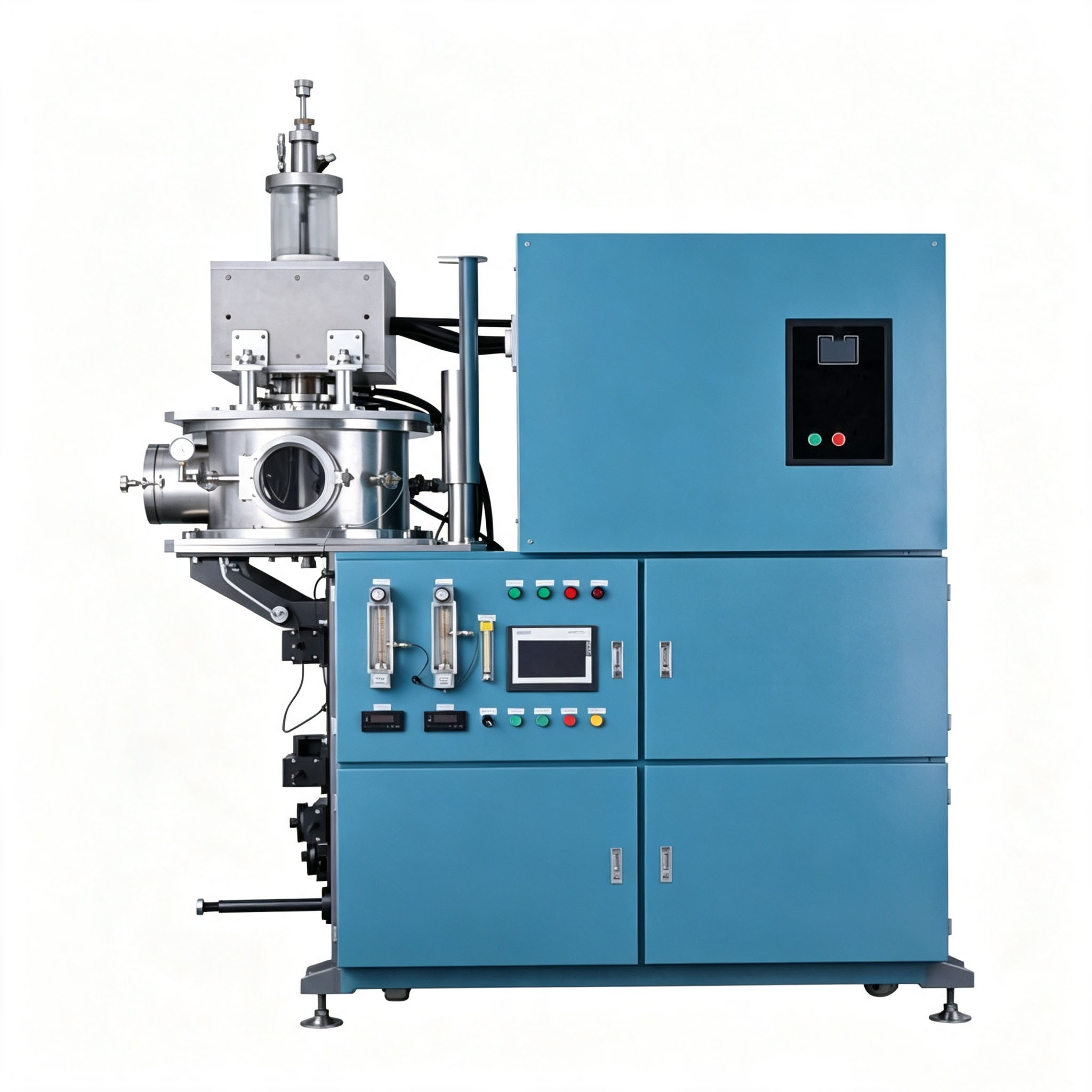

معدات صب الفراغ

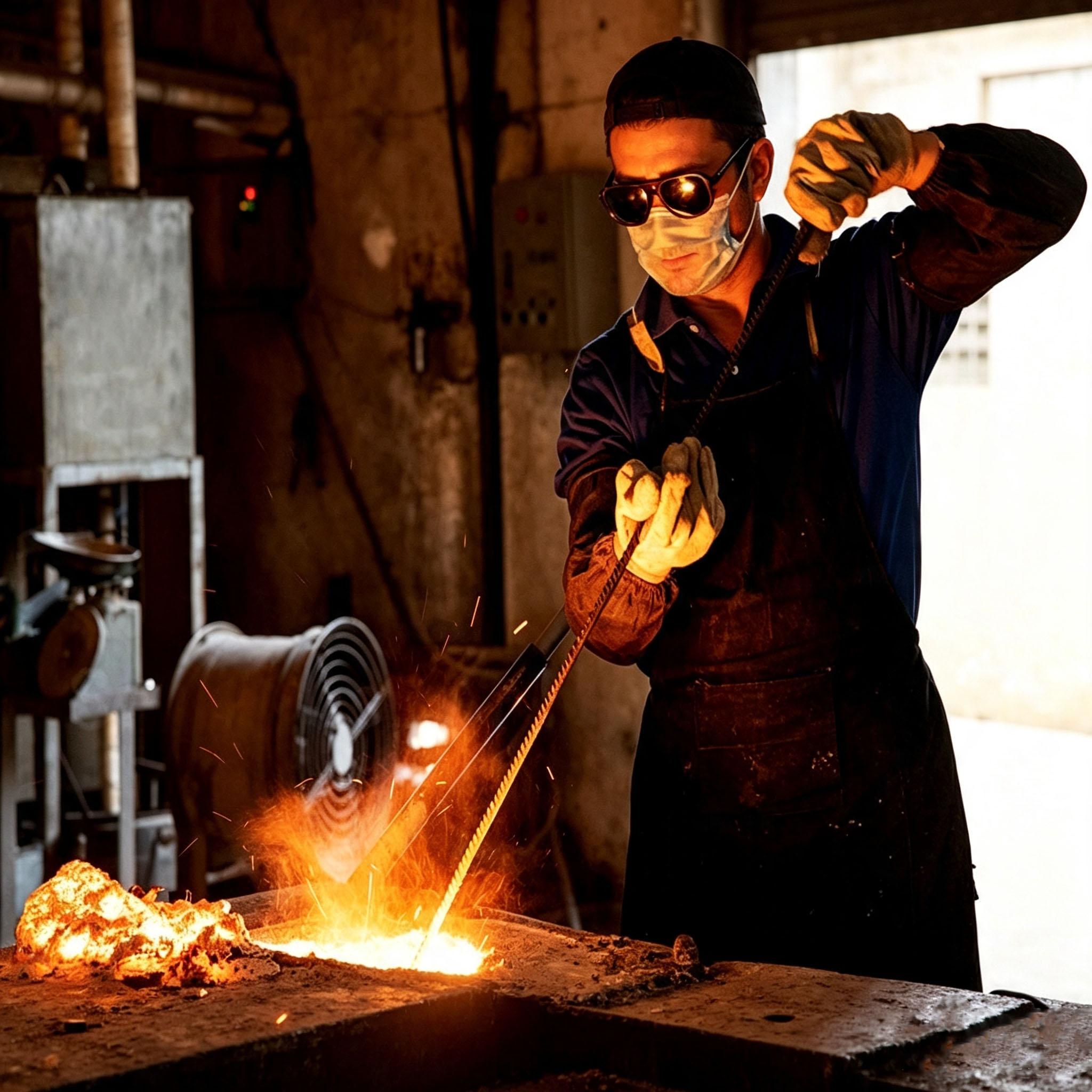

عملية صب المعادن

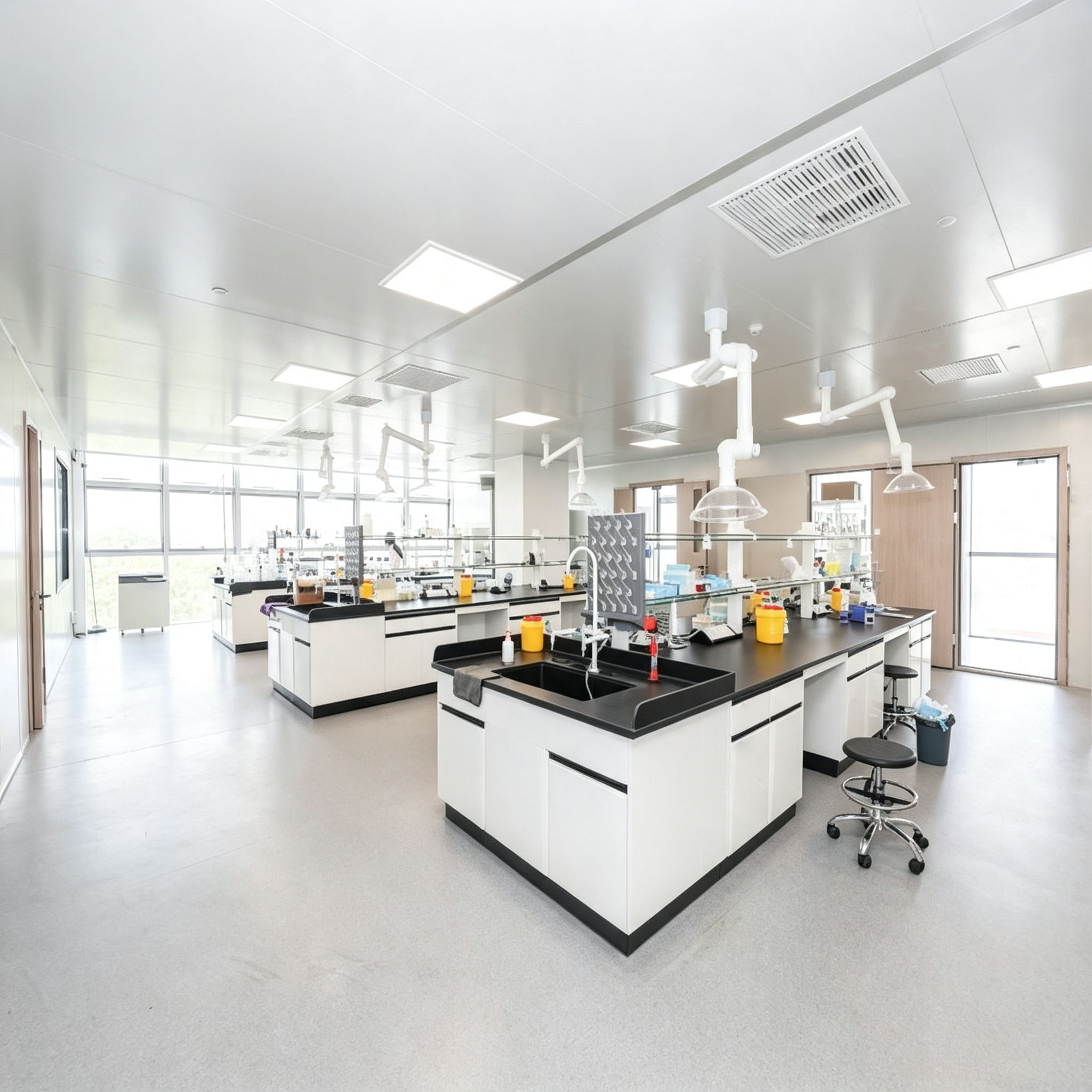

تطبيق المختبر

▍ الأسئلة الشائعة

• Q1: هل يمكن تخصيص قطر وزاوية الثقب المركزي؟

  ج: بالتأكيد. تتراوح أقطار الثقب المركزي من Φ3 مم إلى Φ30 مم، ويمكننا تصنيع فتحات مدببة، أو مستقيمة، أو متدرجة. يمكننا أيضًا تصميم ثقوب مزدوجة المركز، أو ثقوب غريبة الأطوار، أو هياكل متعددة الفتحات بناءً على متطلبات التدفق المعدني لديك.

• Q2: بصرف النظر عن بوتقات الجرافيت ذات الثقوب المركزية، ما هي منتجات الجرافيت الأخرى التي يمكن تخصيصها؟

  ج: نحن ندعم تخصيص المجموعة الكاملة من منتجات الجرافيت، التي تغطي أربع عمليات تصنيع رئيسية: بوتقات الجرافيت بفتحات مركزية، وقوالب سبائك الجرافيت، وعناصر تسخين الجرافيت، وحلقات ختم الجرافيت، وأكمام الجرافيت، وقضبان الجرافيت، وأقطاب الجرافيت EDM، وأقواس الجرافيت الملبدة، وكتل الجرافيت عالية النقاء، وقوالب الجرافيت المتنوعة ذات الأشكال المخصصة مع أو بدون ثقوب. يمكننا إنتاج هذه وفقا لرسومات العملاء.

• س 3: كيف يمكننا إقامة شراكة توريد مستقرة وطويلة الأجل مع شركتك؟

  ج:  ① يضمن التوريد المباشر من المصنع المصدر مراقبة الجودة الصارمة والتسعير التنافسي المباشر للمصنع، مما يضمن المنفعة المتبادلة لكلا الطرفين؛

  ② الاستجابة السريعة على مدار 24 ساعة للاستفسارات، مع مدير حساب مخصص يقدم الدعم الفردي طوال عملية الطلب بأكملها؛

  ③ نحن نقدم دعمًا فنيًا مجانيًا لتوافق التطبيقات، وتحسين اختيار البوتقة، والمساعدة في تقليل تكاليف المواد الاستهلاكية للعملاء. تذكير ودي: عند طلب عرض أسعار، يرجى تضمين رسومات الأبعاد الدقيقة ومعلمات نقاء الجرافيت المطلوبة ومتطلبات عملية الثقب المركزي حتى نتمكن من تقديم عرض أسعار دقيق وحل التصنيع الأمثل.

• س 4: ما هي الاحتياطات الأساسية للاستخدام اليومي لبوتقات الجرافيت ذات الفتحات المركزية؟

  ج: أربعة إرشادات تشغيل أساسية لحماية هيكل الثقب المركزي وإطالة عمر الخدمة:

  ① قبل استخدام بوتقة جديدة، قم بخبزها ببطء إلى درجة حرارة 500 درجة مئوية لتجفيفها، ثم قم بتخزينها في بيئة جافة؛

  ② السماح بمساحة للتمدد الحراري عند تحميل المواد؛ لا تملأ البوتقة إلى أقصى سعتها أو تضغط المادة؛

  ③ تعامل مع البوتقة بلطف أثناء الصب والنقل لتجنب التأثيرات القوية على جدران الفتحة المركزية؛

  ④ لا تقم بتوجيه لهب مؤكسد قوي نحو الجدران الجانبية أو فتحة الفتحة المركزية لتقليل فقد الأكسدة.

• س5: كيف يمكنني منع انسداد الثقب المركزي أثناء الصب؟

  ج: أولاً، التأكد من التسخين المسبق الشامل وأن درجة حرارة المعدن المنصهر تلبي متطلبات العملية؛ ثانيًا، منع سقوط الحطام في الفوهة أثناء الشحن؛ يمكننا أيضًا تحسين زاوية مخروط الفوهة وتشطيب الجدار الداخلي لتحسين التدفق. في حالة حدوث انسداد، يمكن لمهندسينا المساعدة في تحليل السبب.

• س6: ماذا أفعل إذا كانت أبعاد المنتج المستلم غير مطابقة للمواصفات؟

  ج: نقوم بإجراء فحص الأبعاد بنسبة 100% قبل الشحن. إذا كانت الانحرافات الأبعاد ناجمة عن خطأنا، فإننا نعد بتوفير بديل مجاني أو استرداد الأموال وتغطية تكاليف الشحن.

• س 7: هل يمكنك تقديم عينات؟ من يدفع ثمن الشحن؟

  ج: نعم. عادةً ما نقدم عينات من الأحجام القياسية مجانًا (لكنك مسؤول عن تكاليف الشحن الدولي السريع). بالنسبة للعينات الخاصة كبيرة الحجم، فإننا نفرض فقط تكلفة المواد الأساسية.
