بوتقة الجرافيت مع ثقب غريب الأطوار | مصمم خصيصًا لصب الذهب والفضة والبلاتين بالضغط الفراغي | جيانغشي نينغيدا المواد الجديدة

▍ وصف المنتج

ما هي بوتقة الجرافيت مع ثقب غريب الأطوار؟

بوتقة الجرافيت ذات الفتحة اللامركزية عبارة عن حاوية جرافيت عالية الكثافة تتميز بفتحة صب غير متناظرة مركزيًا تقع في الجزء السفلي أو العلوي من البوتقة. هذا التصميم ليس مجرد مسألة حفر ثقب، بل هو هيكل دقيق يعتمد على حسابات ديناميكيات السوائل - يسمح الثقب اللامركزي للمعدن المنصهر بالدخول إلى تجويف القالب بشكل عرضي، مما يؤدي إلى إنشاء مسار تعبئة حلزوني يطرد الهواء تمامًا من التجويف.

في البوتقات التقليدية ذات الفتحة المركزية المستخدمة في صب الشفط الفراغي، يضرب المعدن المنصهر الجزء السفلي من القالب عموديًا ويرتد في كل الاتجاهات، مما يتسبب بسهولة في المسامية والإغلاق البارد في الهياكل المعقدة مثل تصميمات المجوهرات المعقدة وتيجان وجسور الأسنان. يغير تصميم الفتحة اللامركزية زاوية دخول المعدن المنصهر لتحقيق الحشو الصفائحي، مما يزيد من كثافة المسبوكات بأكثر من 30% ويقلل معدل الخردة بشكل كبير.

يستخدم Ningheda Graphite قطع جرافيت متوازنة الحبيبات يتم تصنيعها بدقة عبر CNC لضمان دقة موضعية للثقب اللامركزي تبلغ ± 0.1 مم. وهذا يضمن توافقًا مثاليًا وسلسًا مع أنبوب تفريغ المعدات، مما يزيل خطر تسرب السائل.

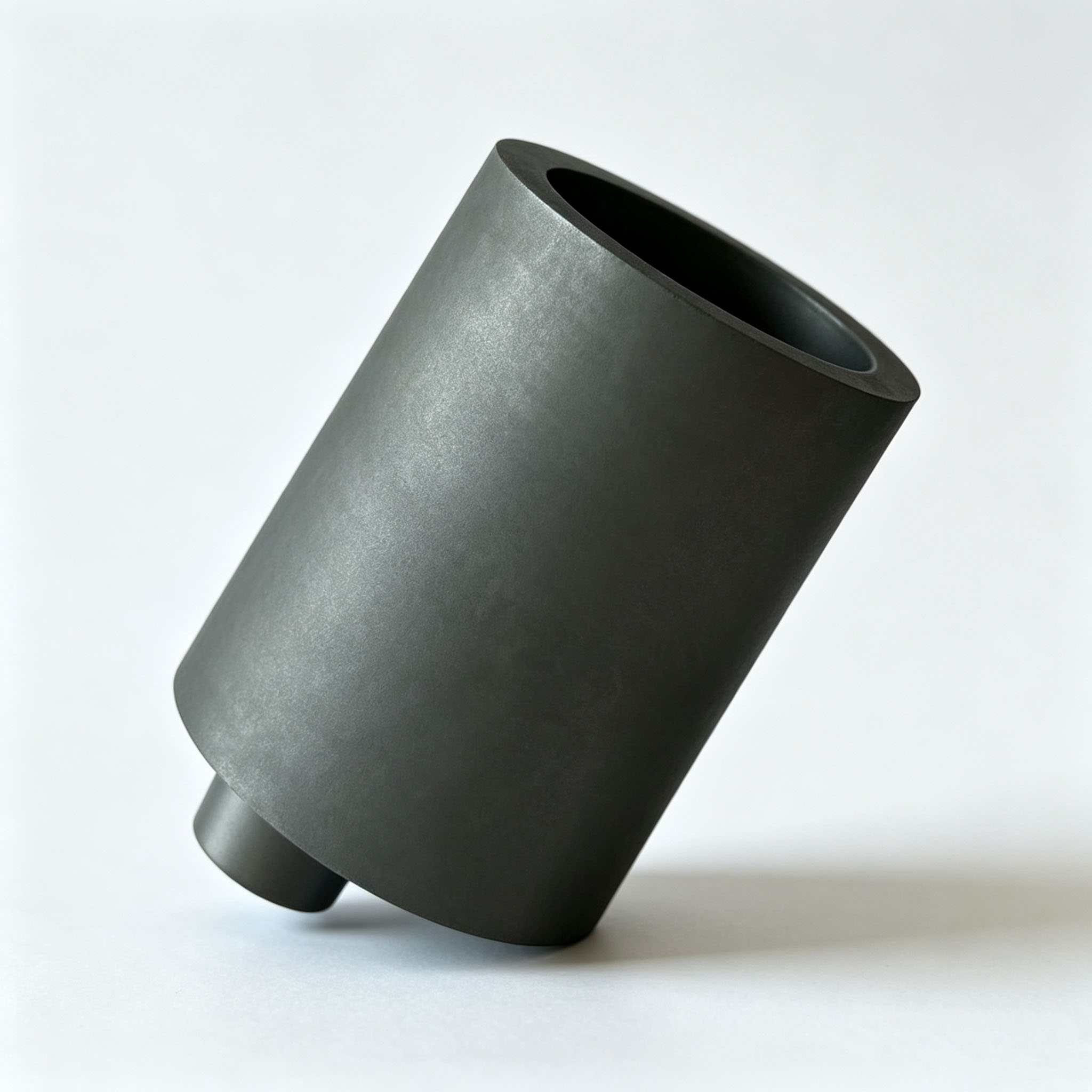

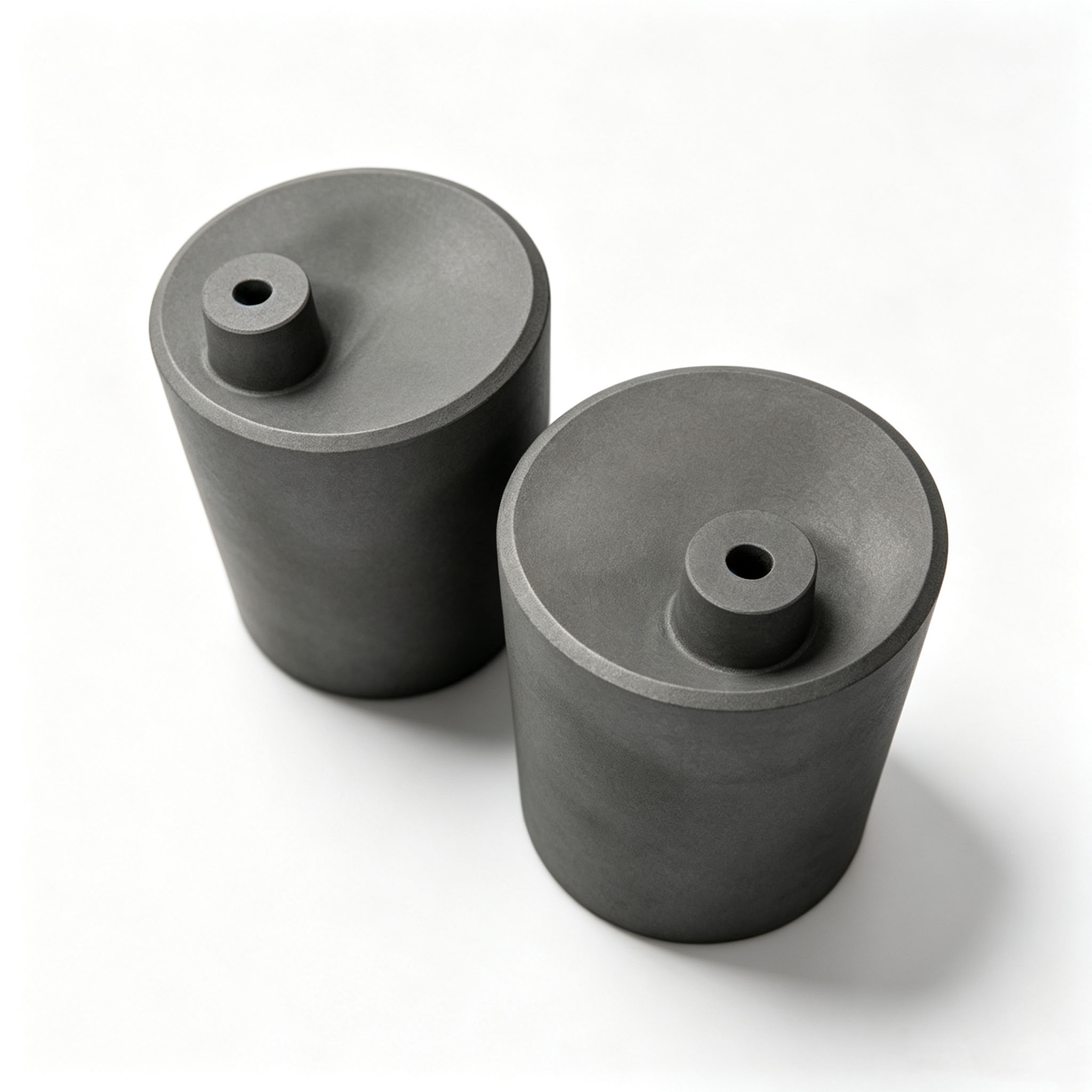

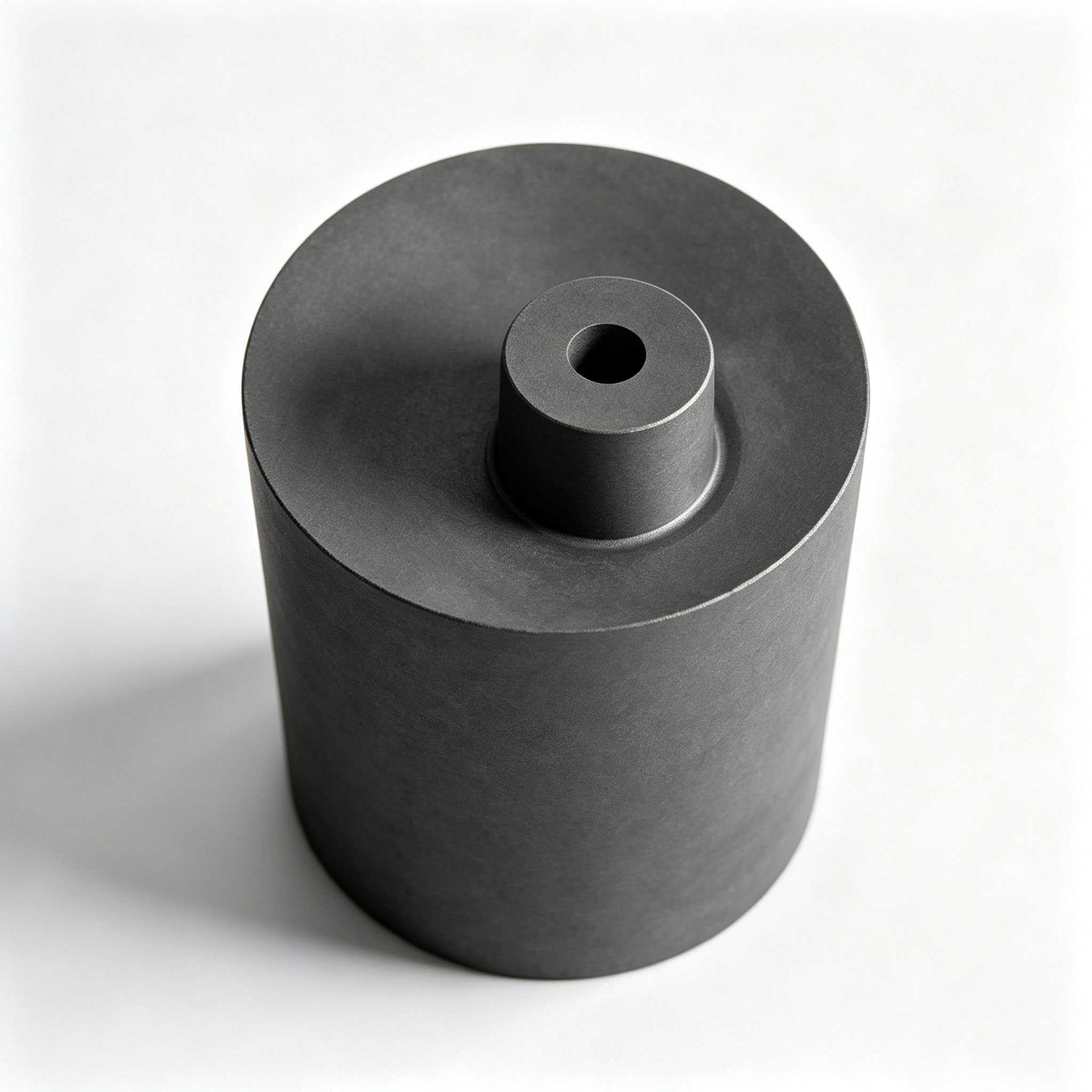

بوتقة ذوبان الجرافيت بمنفذ واحد

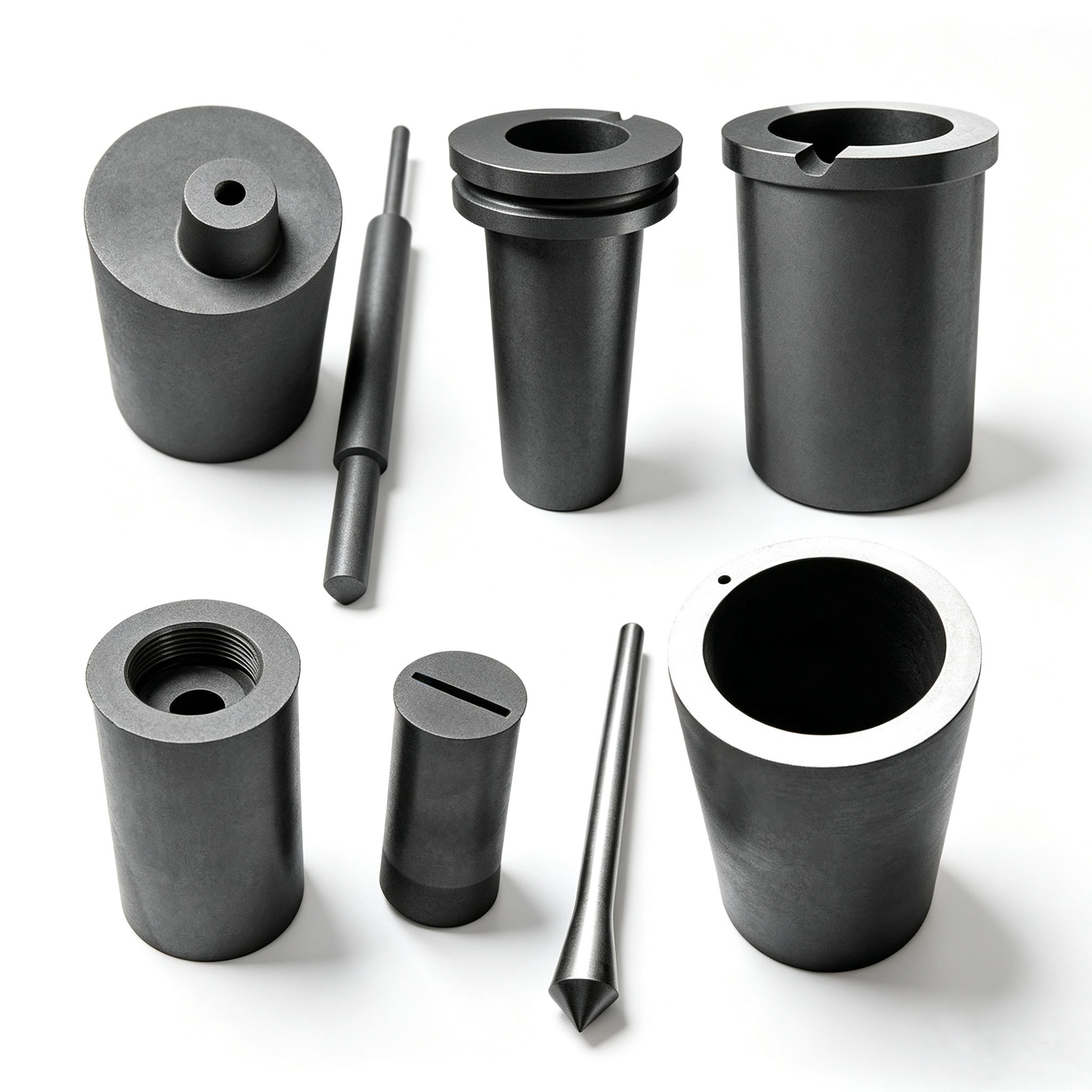

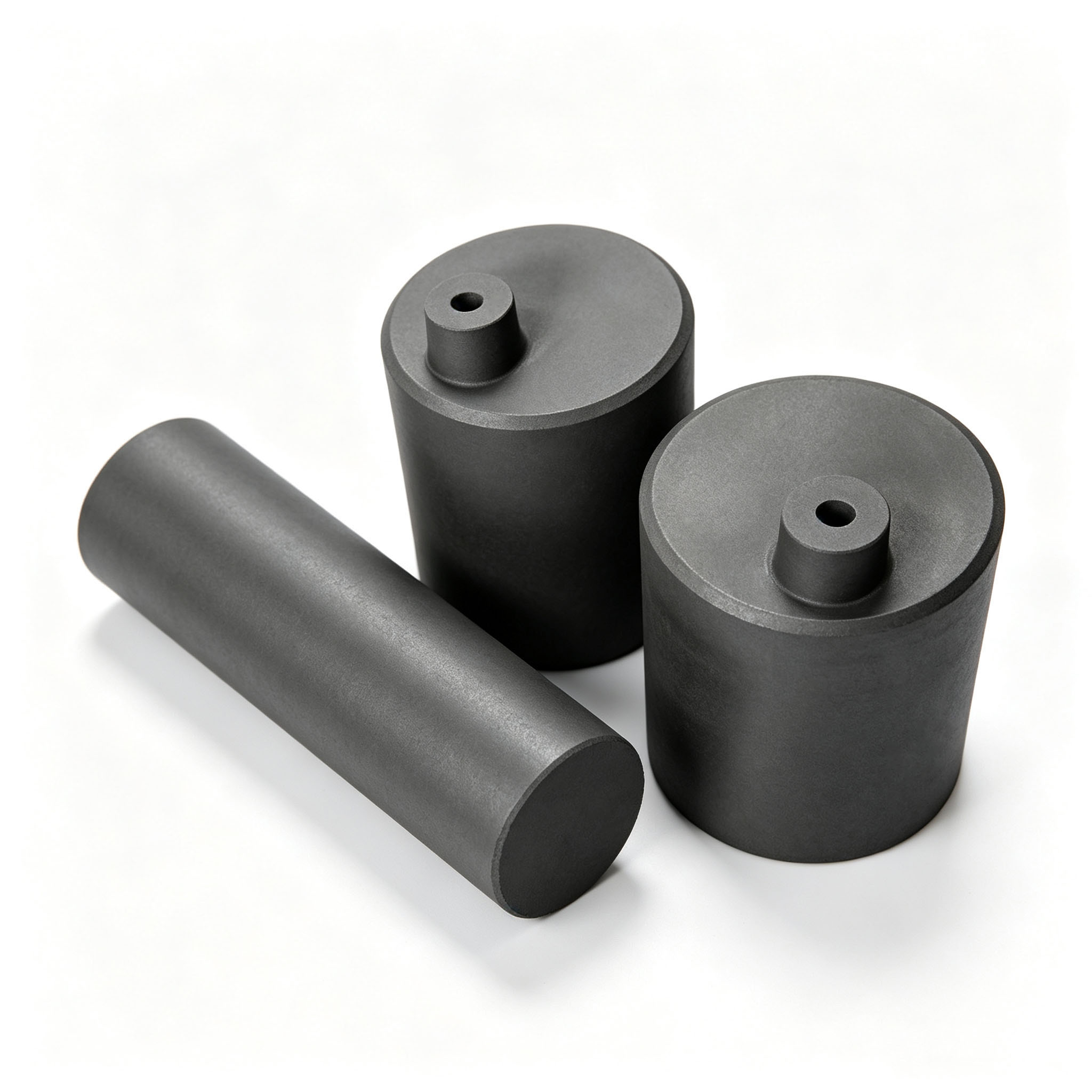

تشكيلة بوتقة الجرافيت وقضبان التحريك

▍ ميزات المنتج والمواصفات الفنية

▍ مزايا المنتج الأساسية

• الميزة 1: تصميم قناة التدفق ذو الفتحة اللامركزية يضمن عدم وجود مسامية في المسبوكات

  يسمح هيكل الثقب اللامركزي، الذي تم تحسينه من خلال محاكاة سائل CFD، للمعدن المنصهر بملء القالب بسلاسة في نمط حلزوني، مما يمنع بشكل فعال انحباس الهواء الناجم عن الاضطراب. وفقًا لاختبارات العملاء، تم تقليل معدل عيوب المسامية لسبائك المجوهرات المعقدة من 12% إلى أقل من 2%.




• الميزة 2: مادة جرافيت عالية النقاء، لا تلوث المعادن الثمينة

  يتم استخدام الجرافيت المتوازن عالي النقاء بمحتوى رماد أقل من أو يساوي 0.06%، مما يضمن عدم دخول أي شوائب كربونية أثناء عملية الصهر. يمكن الحفاظ على نقاء منتجات الذهب والبلاتين النهائية باستمرار بنسبة 99.9% أو أعلى، مما يلبي متطلبات النقاء لسبائك الذهب الاستثمارية والمجوهرات الراقية.

• الميزة 3: مقاومة ممتازة للصدمات الحرارية — عدم حدوث تشققات أثناء التبريد أو التسخين السريع

  مع معامل تمدد حراري منخفض يصل إلى 2.5×10⁻⁶/درجة مئوية، يمكن تسخين الجرافيت مباشرة من درجة حرارة الغرفة إلى 1600 درجة مئوية دون تسخين مسبق أو مرحلة زيادة درجة الحرارة، ويمكنه تحمل التدوير الحراري المتكرر. الاختبارات المعملية: 50 دورة من 1000 درجة مئوية إلى درجة حرارة الغرفة، مع معدل سلامة 98%.

• الميزة 4: تزيد القوة بدلاً من أن تتناقص عند درجات الحرارة المرتفعة

  على عكس البوتقات الخزفية، التي تلين وتتشوه عند درجات حرارة عالية، يحافظ الجرافيت على قوة ضغط تبلغ ≥70 ميجاباسكال حتى عند درجات حرارة أعلى من 2000 درجة مئوية. عند ملئها بمحلول البلاتين عالي الكثافة (كثافة 21.4 جم/سم مكعب)، لا تظهر جدران البوتقة أي انتفاخ أو تشقق.

• الميزة 5: التوصيل الحراري السريع، ووقت الصهر القصير، وتوفير الطاقة، وانخفاض الاستهلاك

  يمتلك الجرافيت موصلية حرارية تبلغ 80-150 واط/(م·ك)، وهو ما يتجاوز بكثير تلك الخاصة بمواد الطين المقاومة للحرارة. يستغرق صهر 1 كجم من الذهب من 8 إلى 12 دقيقة فقط، مما يقلل وقت الصهر بنسبة 40% مقارنة بالبوتقات الطينية ويوفر أكثر من 25% من الكهرباء لكل دفعة.

• الميزة 6: عمر خدمة طويل بشكل استثنائي وتكلفة إجمالية منخفضة

  تحت حماية الفراغ أو الغاز الخامل، تتمتع بوتقات الجرافيت ذات الفتحة اللامركزية المستخدمة لصهر الذهب والفضة بمتوسط ​​عمر خدمة يتراوح بين 80 إلى 120 دورة صهر - أي 2 إلى 3 أضعاف عمر البوتقات المركبة من الطين والجرافيت. يتم تخفيض متوسط ​​التكلفة اليومية لكل وحدة بنسبة 60٪.

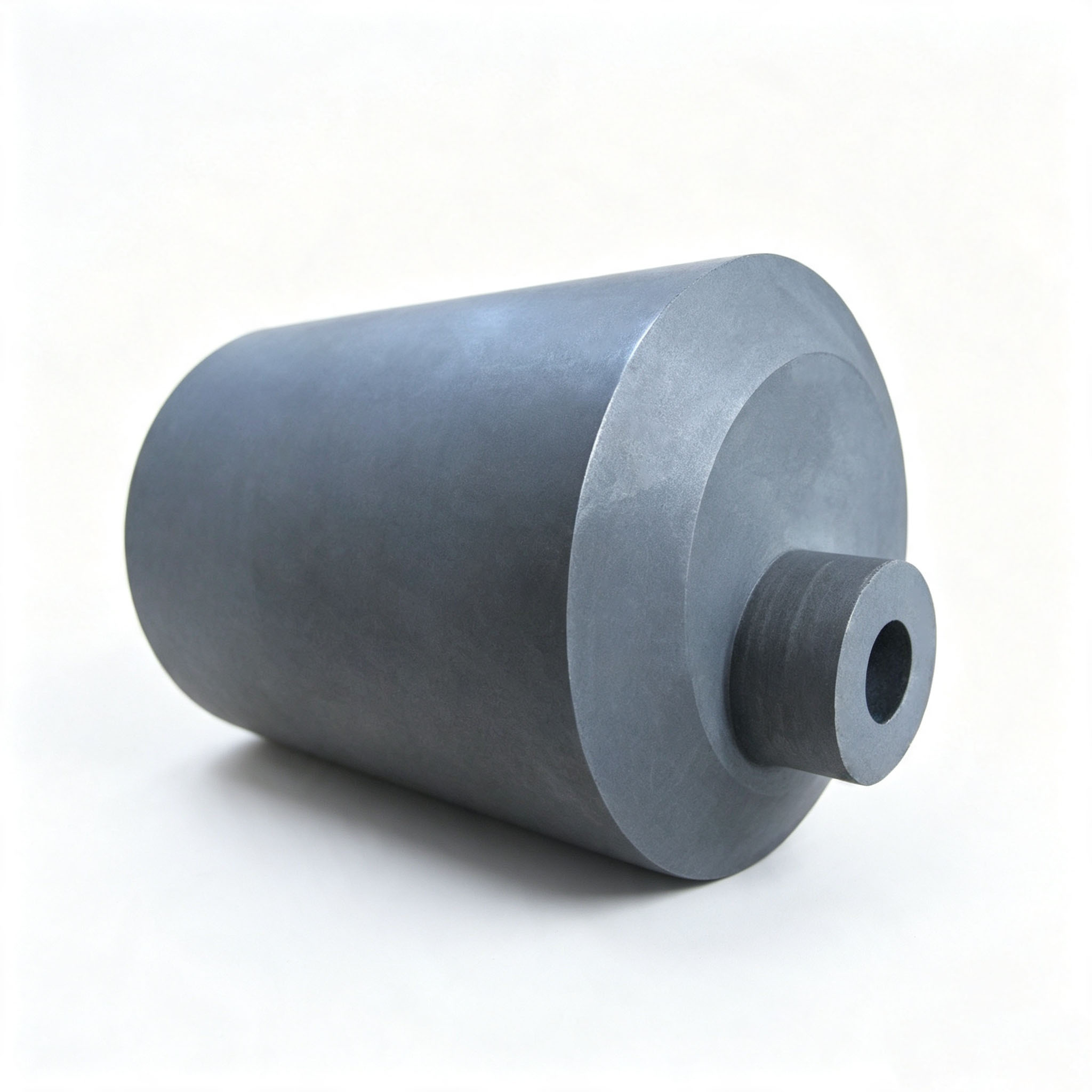

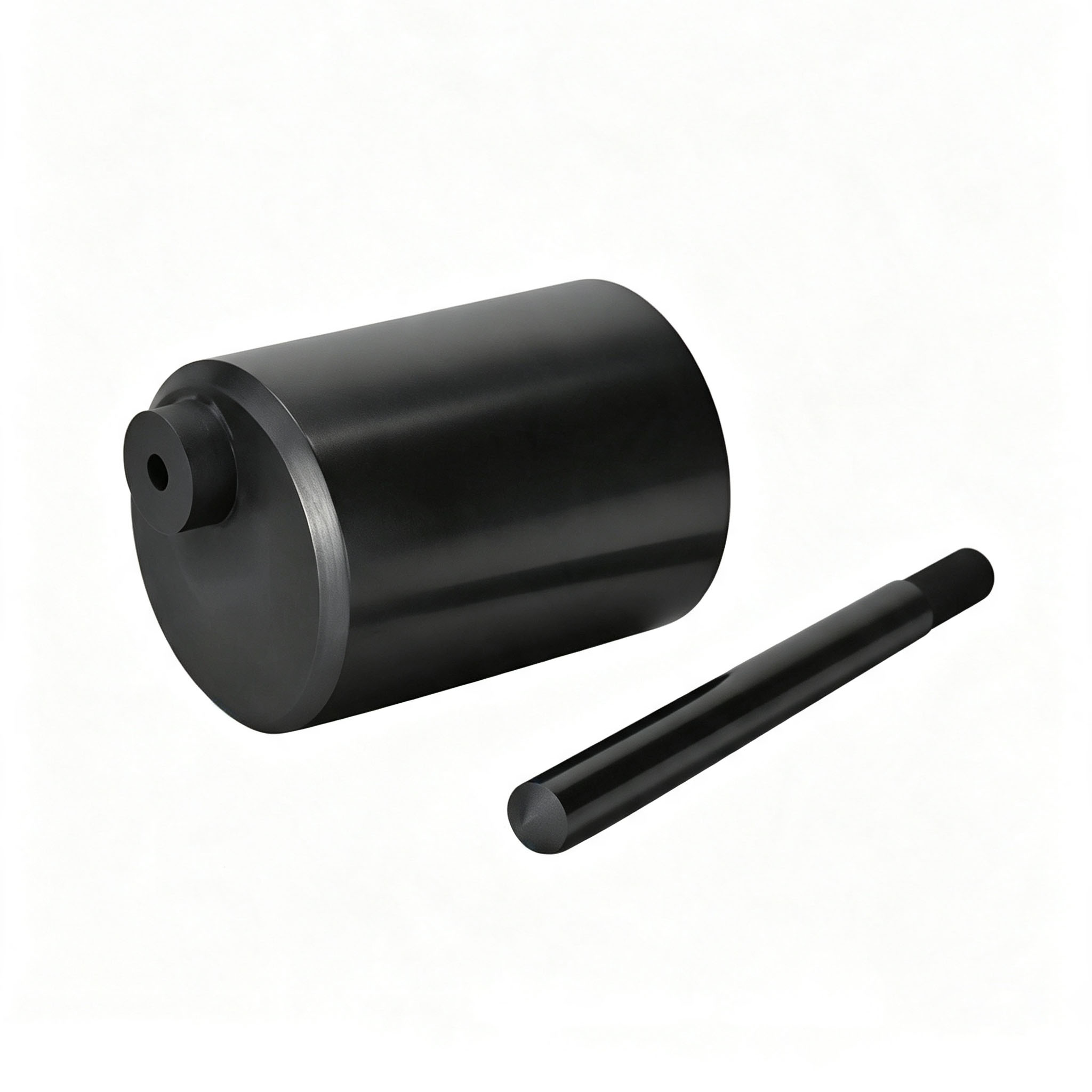

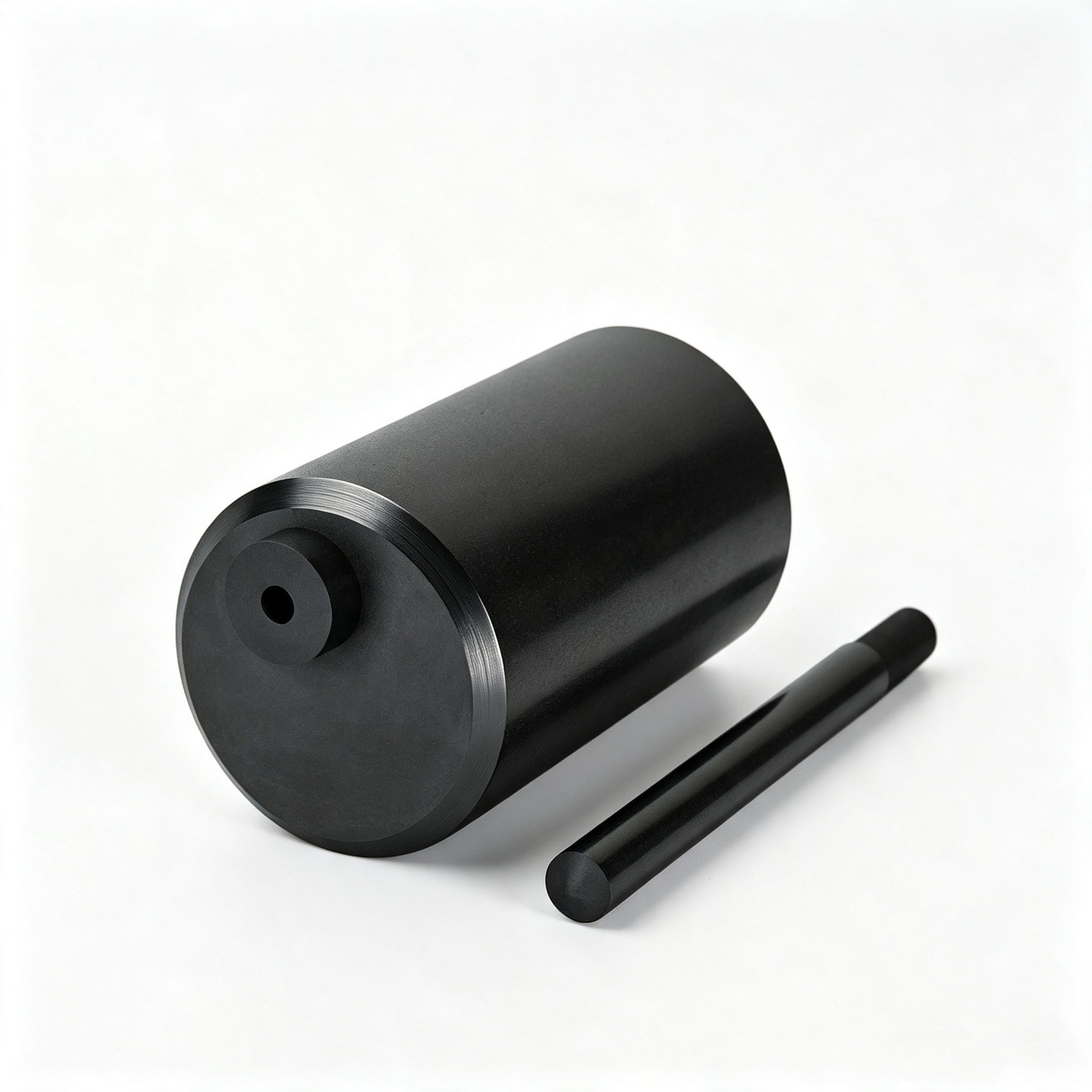

بوتقة جرافيت أفقية مع قضيب تحريك مسطح

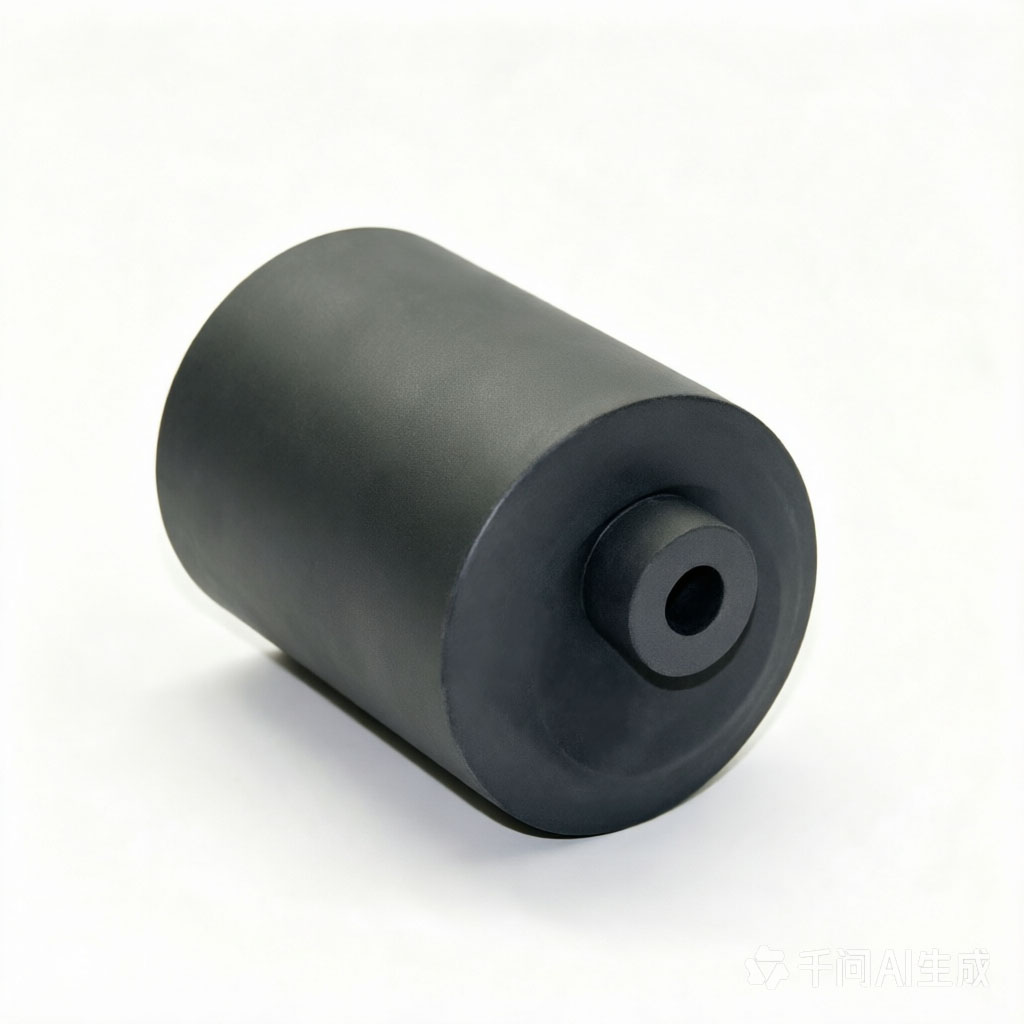

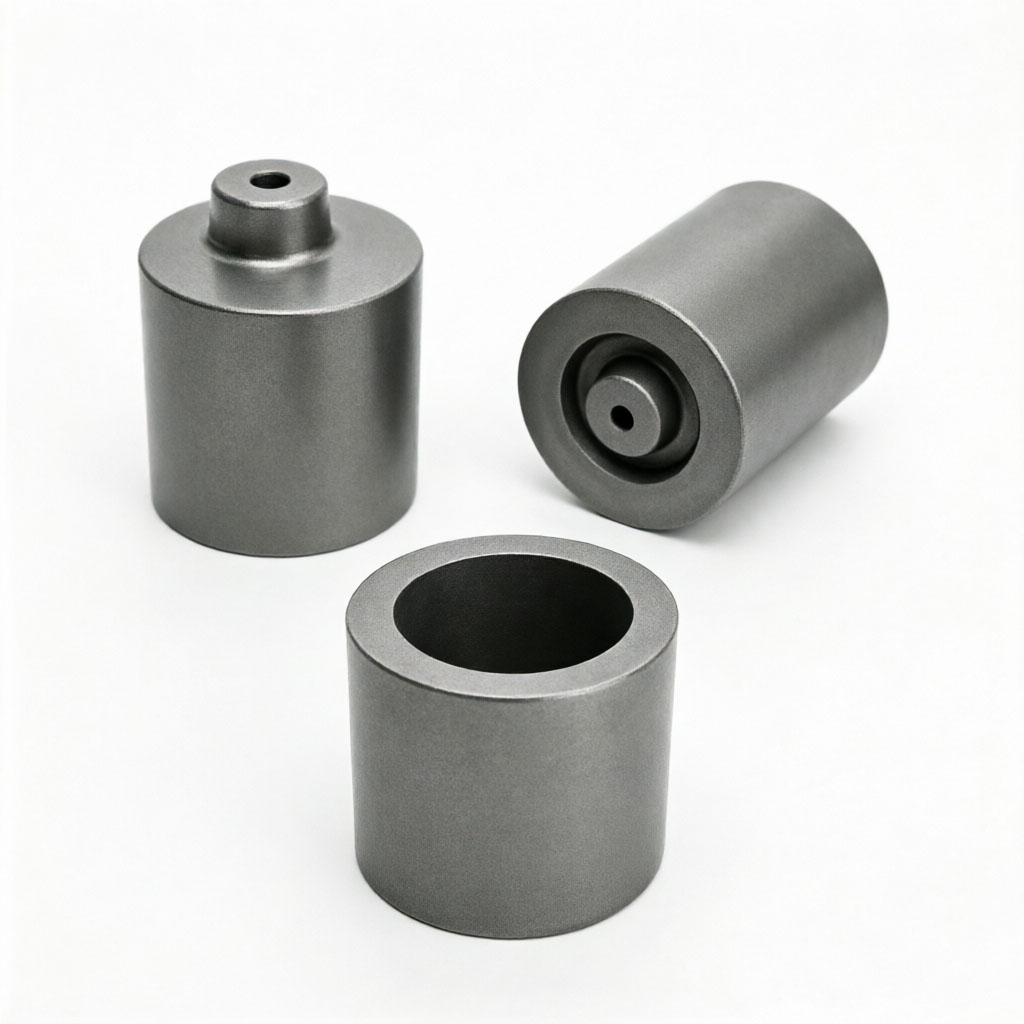

الفراغات بوتقة الجرافيت القياسية متعددة المواصفات

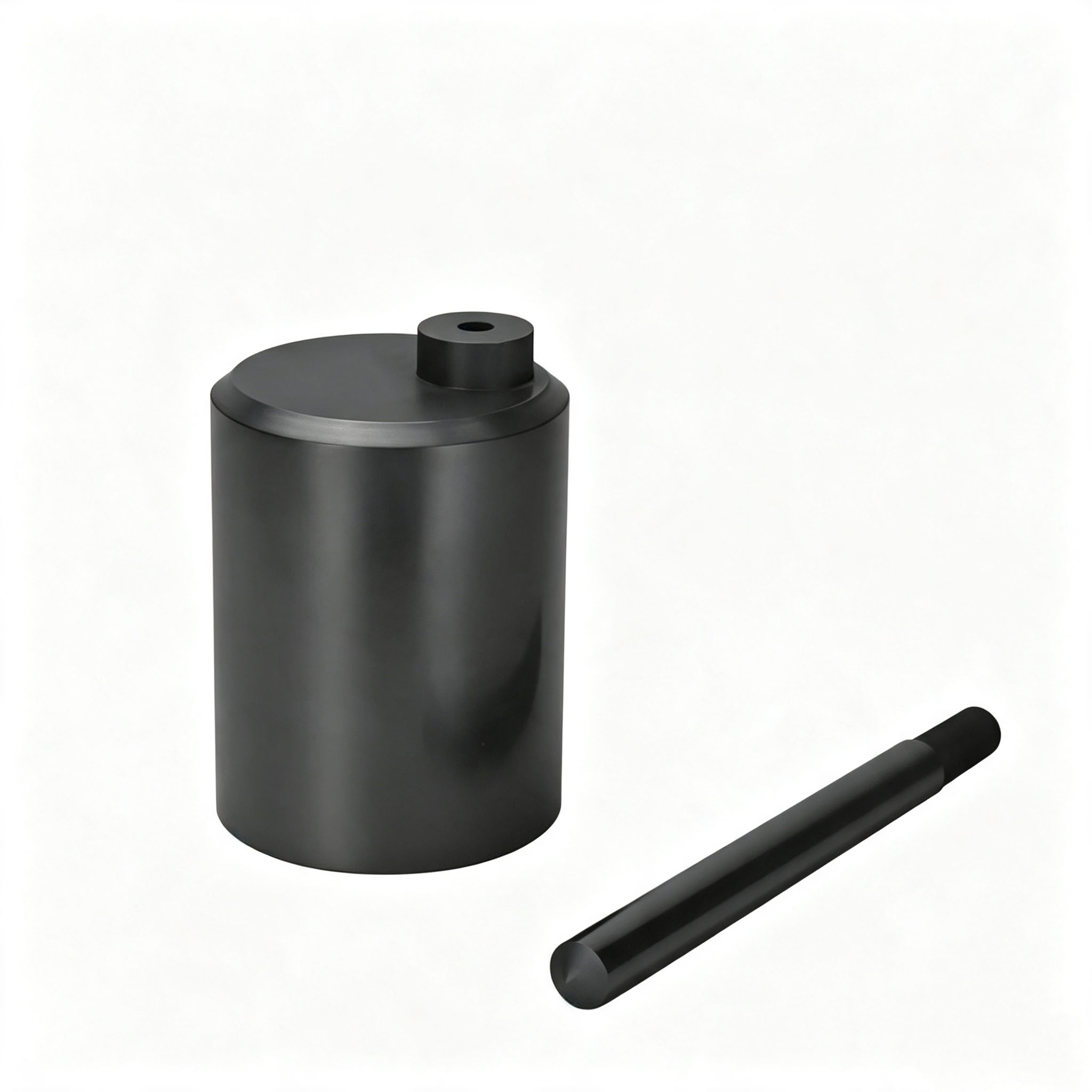

مجموعة قضبان التحريك المسطحة ذات البوتقة العمودية من الجرافيت

▍ لماذا يجب استخدام بوتقات الجرافيت ذات الفتحات اللامركزية في عملية الصب بالضغط الفراغي؟

في عملية الصب بالضغط الفراغي (VPC)، يقوم المعدن المنصهر بملء قالب الجبس بسرعة تحت التأثيرات المشتركة للشفط الفراغي والضغط الإيجابي من غاز خامل. خلال هذه العملية، يحدد نمط تدفق المعدن المنصهر بشكل مباشر جودة الصب. إن طريقة الصب العمودي المستخدمة مع البوتقات التقليدية ذات الفتحة المركزية بها ثلاثة عيوب خطيرة:

• أولاً، انحباس الهواء. عندما يسقط المعدن المنصهر عموديًا من المركز، فإنه يخلق دوامة معاكسة الدوران في الجزء السفلي من القالب. يتم 'احتجاز' الهواء الموجود أعلى تجويف القالب بواسطة المعدن المنصهر ولا يمكنه الهروب، مما يؤدي في النهاية إلى تكوين مسامية في الجزء العلوي من الصب وفي المقاطع العرضية السميكة والكبيرة.

• ثانيا: عدم تناسق درجات الحرارة. يؤدي التأثير الرأسي إلى تناثر المعدن المنصهر؛ يبرد المعدن المنصهر الذي يلامس جدار القالب أولاً بسرعة، في حين أن المعدن المنصهر المتساقط لاحقًا يكون له درجة حرارة أعلى، مما يؤدي إلى بنية مجهرية غير متساوية واختلافات كبيرة في الصلابة.

• ثالثا، شوائب الأكسدة. في ظل الظروف المضطربة، تزداد مساحة سطح المعدن المنصهر بشكل كبير، مما يزيد من تعرضه للأكسجين المتبقي وتشكيل شوائب مقياس الأكسيد، والتي تظهر على شكل حفر سوداء بعد الصقل.

يعمل تصميم الفتحة اللامركزية لـ Ningheda Graphite على حل المشكلات المذكورة أعلاه بشكل أساسي . تقع الفتحة اللامركزية على جانب واحد من قاعدة البوتقة. يدخل المعدن المنصهر القالب بزاوية عرضية تتراوح من 15 درجة إلى 30 درجة، مما يشكل تدفقًا حلزونيًا ثابتًا على طول جدار القالب. يوفر نمط التدفق هذا ثلاث مزايا ميكانيكية رئيسية:

• التفريغ الكامل للغاز: يقوم التدفق الحلزوني بدفع الهواء من مركز تجويف القالب نحو فتحة التهوية، مما يسمح لمضخة التفريغ بتقليل الضغط المتبقي إلى أقل من 10 باسكال خلال 0.3 ثانية.

• التدرج الأمثل لدرجة الحرارة: عندما يتدفق المعدن المنصهر بالقرب من جدار القالب، تبرد الطبقة الخارجية أولاً لتشكل غلافًا متصلبًا، بينما يملأ المعدن المنصهر الداخلي الانكماش بشكل مستمر، مما يزيل مسامية الانكماش.

• حماية التدفق الصفحي: يقلل تدفق رقم رينولدز المنخفض من الاتصال بين المعدن المنصهر والهواء، مما يقلل من معدل الأكسدة والاحتراق بنسبة 50%.

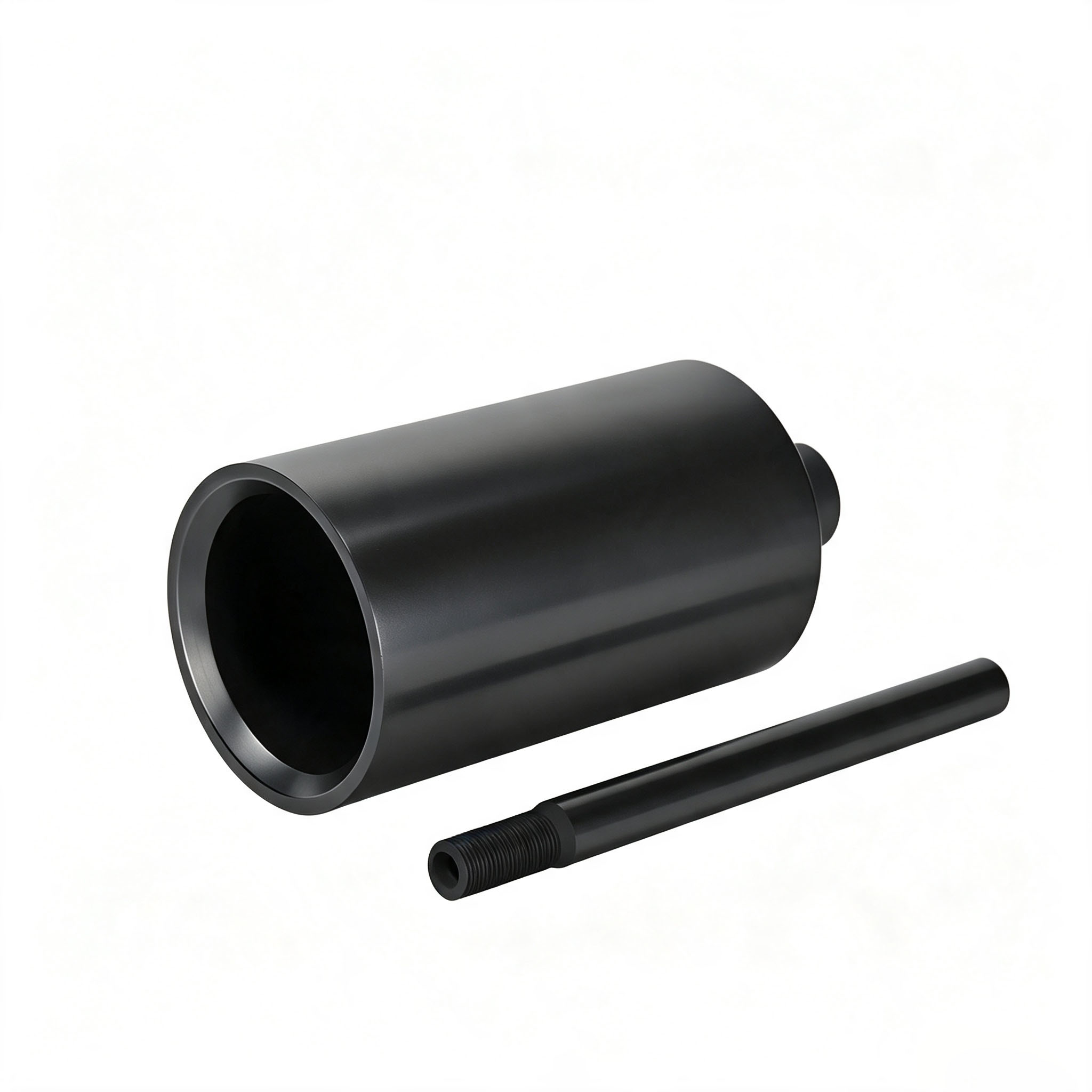

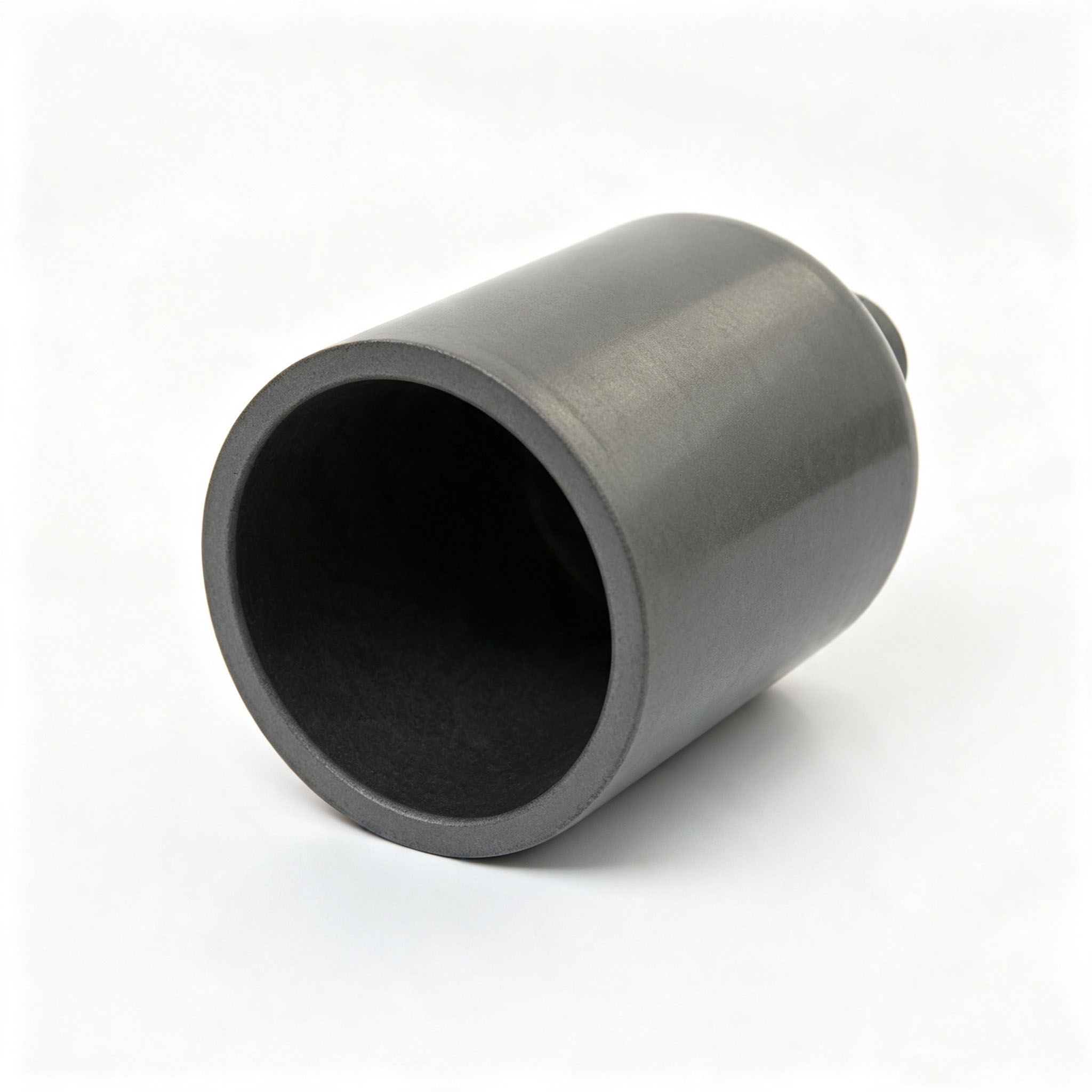

فتح قضيب الخيوط بوتقة الجرافيت الداخلي

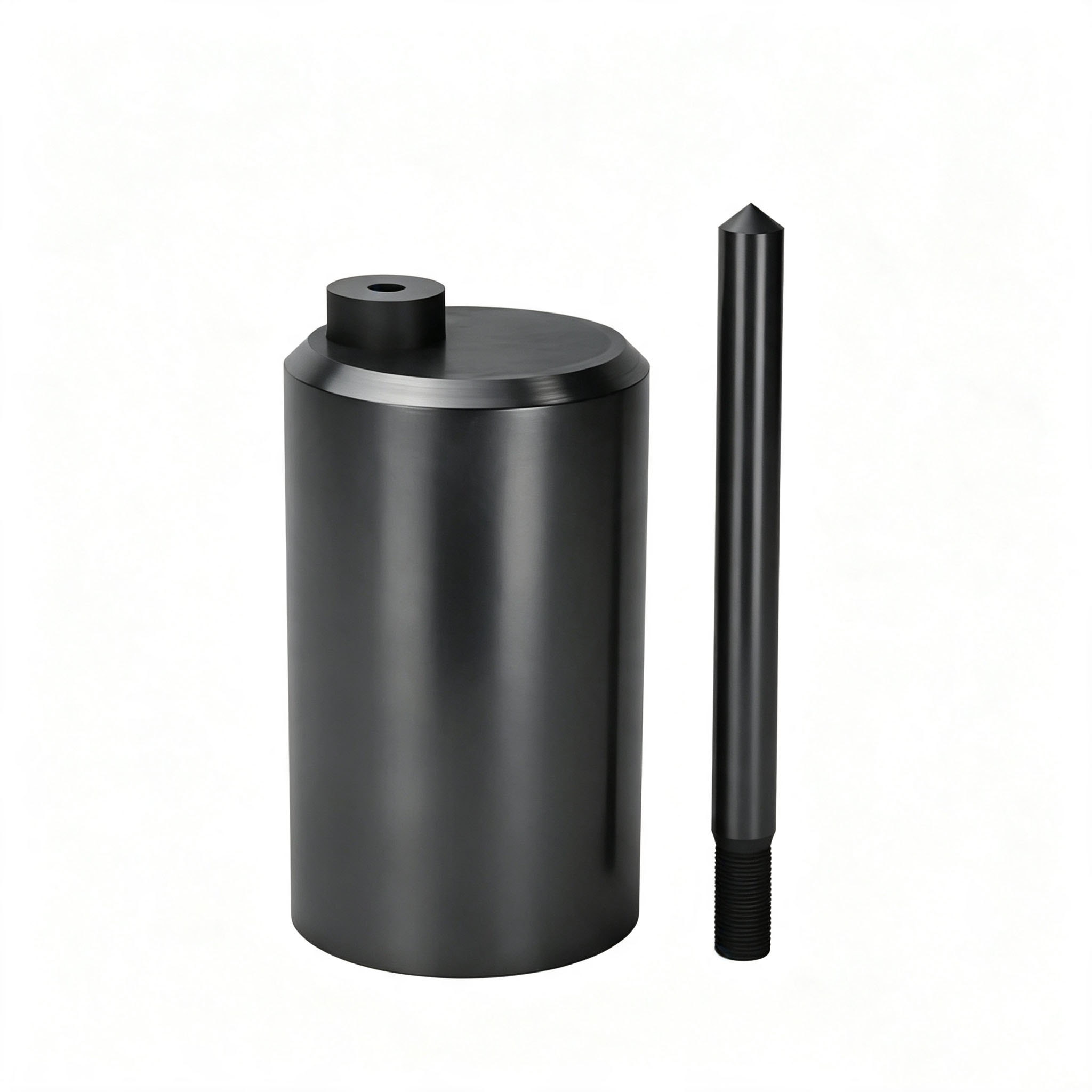

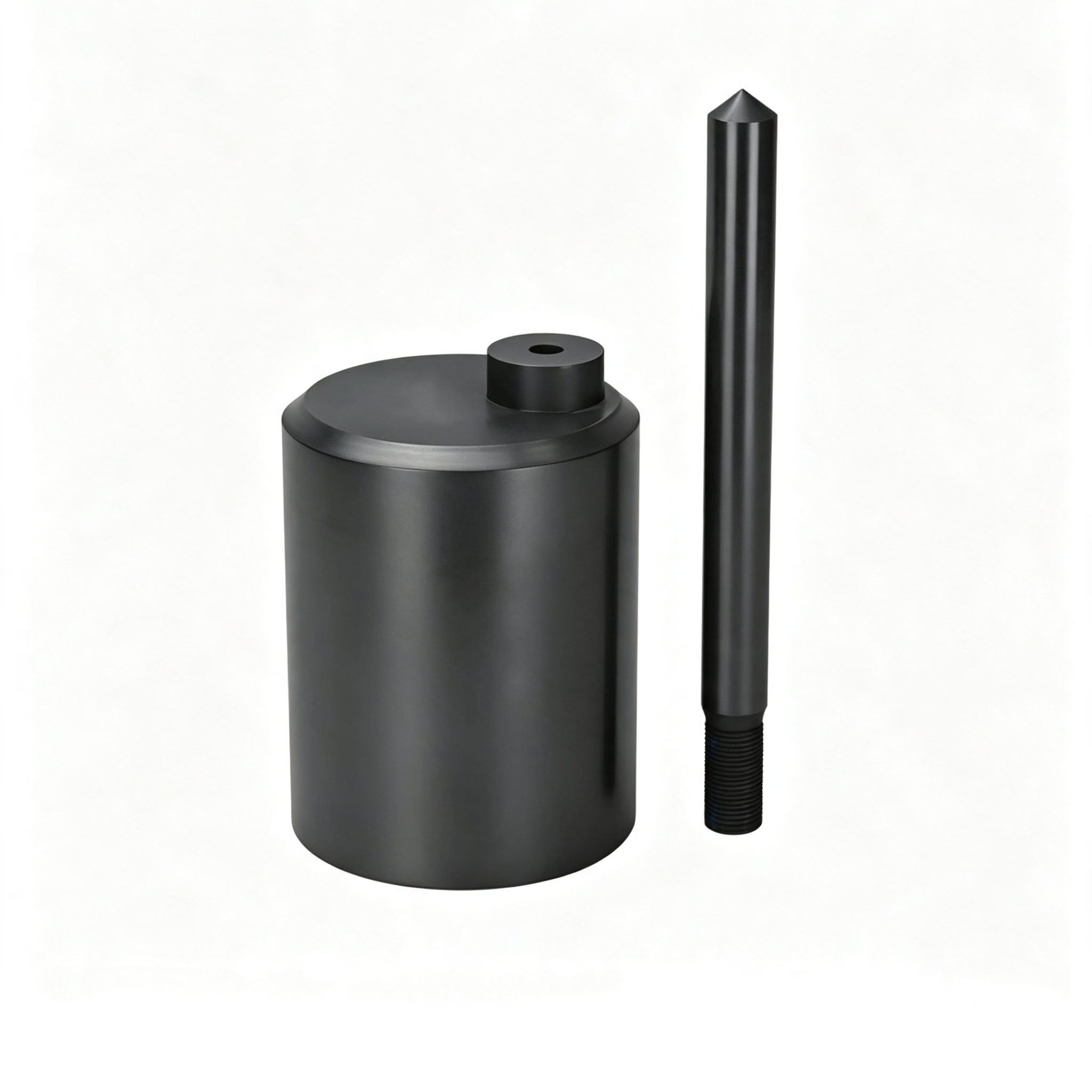

بوتقة جرافيت عمودية مع قضيب خيط مدبب

▍ علم المواد: لماذا نختار الجرافيت المتوازن على الجرافيت المرتبط بالطين؟

على الرغم من أن بوتقات الجرافيت المرتبطة بالطين والتي توجد عادة في السوق غير مكلفة، إلا أن محتواها من الجرافيت يتراوح بين 30% إلى 50% فقط، ويتكون الباقي من الطين المقاوم للحرارة والمواد الرابطة الأسفلتية. هذه المادة المركبة لها عيوب كبيرة:

• مقاومة درجات الحرارة القصوى المنخفضة: تبدأ مكونات الطين في التليين عند درجات حرارة أعلى من 1200 درجة مئوية، مما يجعلها غير مناسبة لصهر البلاتين (نقطة الانصهار 1768 درجة مئوية) وسبائك الكوبالت والكروم (نقطة الانصهار 1350 درجة مئوية).

• ضعف مقاومة الصدمات الحرارية: تختلف معاملات التمدد الحراري للطين والجرافيت بشكل كبير. يؤدي التبريد والتسخين السريعان إلى توليد إجهاد القص في الواجهة، مما يتسبب في تكوين تشققات بعد 3-5 استخدامات فقط.

• ارتفاع خطر التلوث: تتفاعل شوائب SiO₂ وAl₂O₃ الموجودة في الطين مع المعادن الثمينة عند درجات حرارة عالية، مما يؤدي إلى ظهور شوائب رمادية على سطح المسبوكات.

تُصنع بوتقات جرافيت Ningheda من جرافيت عالي النقاء مضغوط بشكل متساوي بنقاء ≥99.9%، والذي يخضع لضغط متناحٍ عند 200 ميجا باسكال وجرافيت بدرجة حرارة عالية عند 2800 درجة مئوية. بنيتها المجهرية كثيفة وموحدة، مع خصائص متسقة في جميع الاتجاهات، مما يزيل المستويات الضعيفة بين الصفائح الموجودة في الجرافيت المصبوب التقليدي. تحت المجهر الإلكتروني الماسح، تظهر المادة مسامية ≥12% مع توزيع مركز لحجم المسام، مما يضمن مقاومة التآكل ومنع اختراق المعدن المنصهر.

عملية التصنيع الدقيقة: التحكم في الانحراف بمقدار ±0.1 مم

تعد الدقة الموضعية للثقب اللامركزي أمرًا بالغ الأهمية لنجاح عملية الصب. إذا تجاوز انحراف الانحراف المركزي 0.3 مم، تتغير زاوية سقوط المعدن المنصهر، مما يعطل نمط التدفق الحلزوني ويؤدي في الواقع إلى تفاقم الاضطراب.

تم تجهيز Ningheda Graphite بمركز تصنيع CNC ذو خمسة محاور ويستخدم أدوات القطع المطلية بالماس للقطع الجاف. عملية التصنيع هي كما يلي:

• الفحص الفارغ: يخضع كل جرافيت فارغ لاختبار الموجات فوق الصوتية لإزالة الشقوق والشوائب الداخلية.




• المعالجة الخشنة: يتم تدوير الشكل الخارجي، مع ترك مسافة نهائية قدرها 0.3 مم.




• التشطيب: تم ​​تدوير الدوائر الداخلية والخارجية باستخدام الحاسب الآلي لضمان التركيز ≥ 0.05 مم.




• تصنيع الثقب اللامركزي: باستخدام السطح السفلي كمرجع، يتم تعويض المسافة المركزية وفقًا لرسومات العميل؛ بعد الحفر، يتم حفر الثقب بدقة وفقًا للأبعاد المستهدفة.




• الشطب والتلميع: يتم تقريب حواف الثقب إلى نصف قطر R0.5، ويتم إزالة النتوءات، وتمنع العملية خدش أختام المعدات.




• فحص آلة القياس الإحداثية (CMM): فحص 100% للانحراف المركزي وقطر التجويف والعمودي، مع إصدار تقرير الأبعاد.

▍ سيناريوهات التطبيق ومزاياها

تطبيق صب المجوهرات الذهب والفضة

استخدام اختبار معادن أشباه الموصلات في المختبر

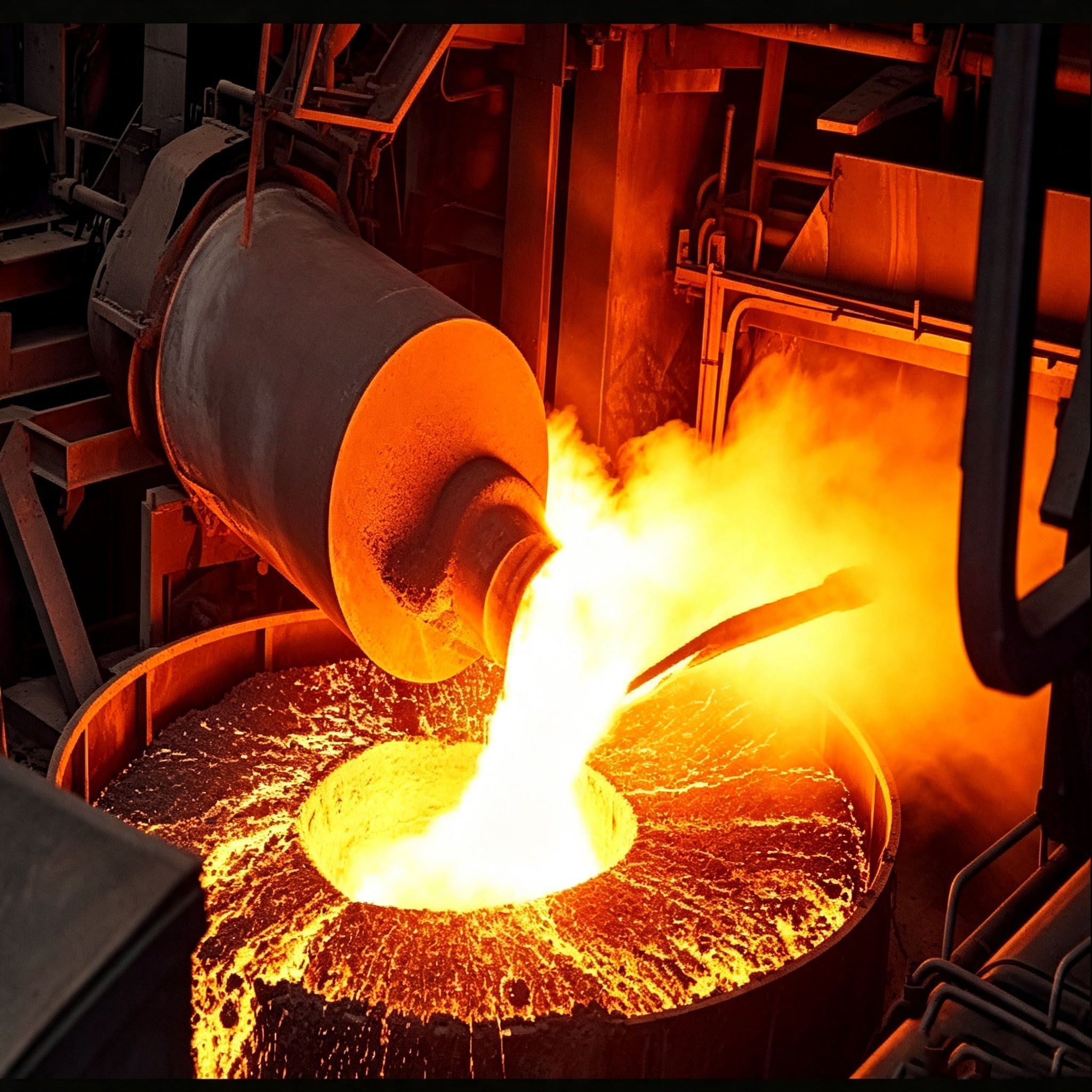

مصنع صهر المعادن الصناعية الثمينة

• صب المعادن الثمينة في صناعة المجوهرات (التطبيق الأساسي)

  مناسبة لصهر وصب السبائك والصب الفراغي لمجوهرات الذهب والفضة والذهب والقيراط والبلاتين والبلاديوم. يقلل تصميم الثقب اللامركزي من بقايا المعادن الثمينة، ويقلل من هدر المواد الخام القيمة، ويتوافق مع معدات الإنتاج الضخم الآلية في مصانع المجوهرات.

• مختبرات تكرير المعادن الثمينة

  الصهر على نطاق صغير لتنقية المعادن الثمينة وتجارب صياغة السبائك؛ يمكن تصريف المعدن المتبقي بسهولة وبشكل كامل، مما يسهل التغييرات المتكررة في تركيبات السبائك ويقلل التلوث المتبادل.

• صهر المعادن غير الحديدية بدرجة حرارة عالية

  صهر سبائك النحاس وعينات السبائك النادرة على نطاق صغير؛ يضمن المجال الحراري المستقر تكوين سبيكة موحد.

▍ دليل الاستخدام والصيانة

1. التخزين: يخزن في مستودع جاف وجيد التهوية. يمتص الجرافيت الرطوبة بسهولة شديدة؛ إذا أصبحت البوتقة رطبة، فقد تتحطم أثناء عملية التسخين الأولية.

2. التسخين المسبق: للاستخدام لأول مرة، قم بتسخين البوتقة تدريجيًا. احتفظ به عند درجة حرارة 200 درجة مئوية لمدة 30 دقيقة لإزالة الرطوبة تمامًا.

3. الاستخدام: لا تسمح لمستوى المادة المنصهرة أن يتجاوز 2/3 من التجويف الداخلي لمنع تسرب المادة المنصهرة ذات درجة الحرارة العالية. لا تضرب جسم البوتقة أو حواف الثقب اللامركزي بأشياء صلبة.

4. التنظيف: استخدم فرشاة ذات شعيرات ناعمة لإزالة المعدن المتبقي. لا تقم بكشط الجدران الداخلية للبوتقة بأدوات صلبة، لأن ذلك سيؤدي إلى إتلاف الطبقة السطحية الكثيفة.

5. توصيات لإطالة عمر الخدمة: استخدم البوتقة تحت أجواء واقية من الفراغ أو النيتروجين أو الأرجون لإبطاء أكسدة الجرافيت بشكل كبير وإطالة عمر الخدمة.

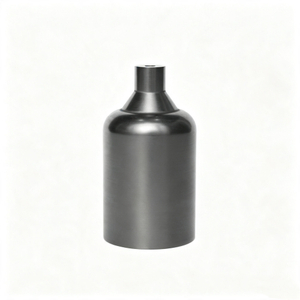

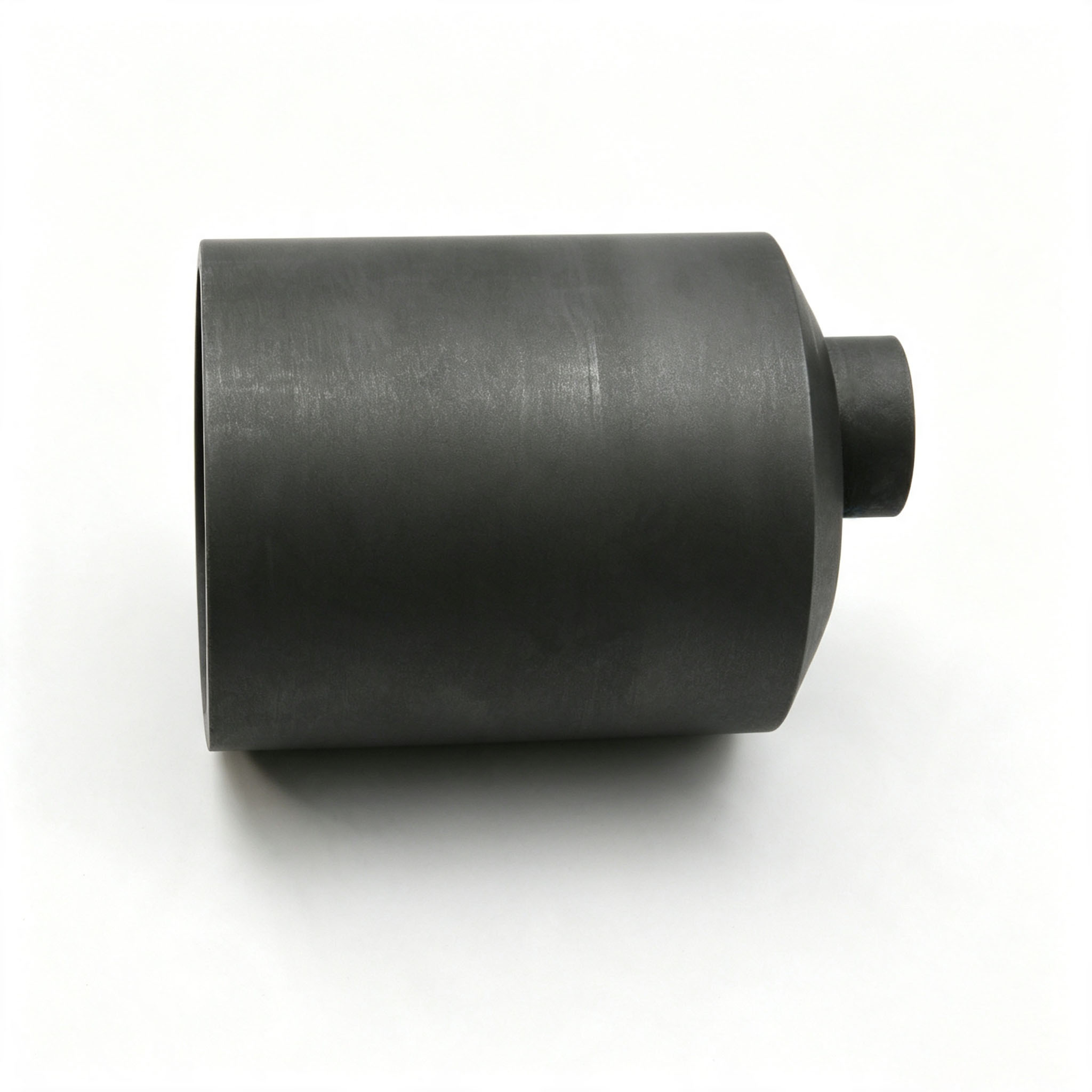

بوتقة جرافيت ذات فوهة واحدة مدببة

فتح مائل بوتقة عالية السعة

بوتقة جرافيت مخصصة متعددة التجاويف

▍ طريقة التغليف

• التغليف الداخلي: يتم تغليف كل بوتقة بشكل فردي بغلاف فقاعي ممتص للصدمات، مع إدخال قلب واقي من الرغوة في الفتحة اللامركزية لمنع تلف القنوات الدقيقة أثناء النقل.

• التغليف الخارجي: صندوق من الورق المقوى المموج ذو خمس طبقات مع فواصل داخلية من الرغوة. يتم تعزيز الطلبات بالجملة بصناديق خشب رقائقي خالية من التبخير.

• وضع العلامات: تم وضع علامة على الكرتون الخارجي بـ 'Fragile' و'Keep Dry' و'This Side Up' وتتضمن ملصق مواصفات المنتج ونسخة من تقرير اختبار المواد.

▍ طرق الشحن

• العينات/الطلبات الصغيرة: التسليم السريع الدولي عبر DHL/FedEx/UPS، مع التسليم إلى المدن الكبرى في جميع أنحاء العالم خلال 7 إلى 15 يوم عمل.

• الطلبات ذات الحجم الكبير: حمولة حاوية كاملة (FCL) أو أقل من حمولة حاوية (LCL) عن طريق الشحن البحري؛ يتم دعم شروط FOB وCIF وDDP. يمكن شحنها إلى الموانئ المعينة أو المستودعات الخارجية.

• متطلبات خاصة: يمكننا التعامل مع التخليص الجمركي للتصدير، وشهادات المنشأ (CO)، وإجراءات فحص السلع وفقًا لمتطلبات العملاء.

▍ الأسئلة الشائعة

• س1: ما الفرق بين بوتقة الجرافيت ذات الثقب اللامركزي والبوتقة القياسية ذات الثقب المركزي؟

  ج1: تحتوي البوتقات التقليدية على فتحة مركزية، مما يجعل من السهل على المعادن الثمينة أن تبقى في قاع البوتقة بعد سكب المعدن المنصهر، مما يؤدي إلى فقدان المواد الخام. يوجه تصميم فتحة الإزاحة المعدن المنصهر للتجمع على جانب واحد، مما يسمح بتفريغ أكثر دقة وتقليل بقايا المعادن الثمينة. في نفس الوقت، الأبعاد الهيكلية يمكن أن تكون مطابقة لواجهات التفريغ لمعدات الصب الأوتوماتيكية، مما يجعلها مناسبة لإنتاج خط التجميع. في المقابل، فإن البوتقات ذات الفتحة المركزية تكون في الغالب مناسبة فقط للصهر اليدوي البسيط.

• س2: هل يمكن تعديل موضع وحجم الثقب اللامركزي ليناسب أجهزتي؟

  A2: نحن نؤيد التخصيص الكامل. يمكننا ضبط المسافة اللامركزية والقطر الداخلي لقناة التدفق بناءً على موقع منفذ التفريغ الخاص بمعدات الصب الخاصة بك، بينما نقوم أيضًا بتعديل الارتفاع الإجمالي والقطر الخارجي للبوتقة. سوف نقدم رسومات CAD لتأكيد الحجز قبل الإنتاج.

• س3: هل يؤدي صهر المعادن الثمينة شديدة التفاعل مثل البلاتين والبلاديوم إلى التلوث؟

  A3: نحن نستخدم منتجات الجرافيت فائقة النقاء بمحتوى شوائب إجمالي ≥0.01%. هذه المواد مستقرة كيميائيًا ولن تتفاعل مع المعادن الثمينة في درجات حرارة عالية، مما يمنع حدوث مشكلات مثل تسرب الكربون أو تغير اللون، وتلبي متطلبات صب المجوهرات الراقية.

• س 4: هل ستنكسر البوتقات أثناء الشحن؟

  ج4: على الرغم من أن الجرافيت صلب وهش، إلا أن عبوتنا اجتازت اختبارات السقوط. تتميز كل قطعة بدعائم توسيد مستقلة في مواقع الفتحات اللامركزية، ومعدل الكسر أثناء النقل اللوجستي العادي أقل من 0.5%. إذا استلمت منتجًا تالفًا، فيرجى التقاط الصور والاتصال بنا في غضون 24 ساعة للاستبدال.

• س 5: ما هو الحد الأدنى لكمية الطلب؟ ما هي المهلة الزمنية ؟

  A5: الأحجام القياسية (∅40/∅50/∅60 مم) تتطلب حدًا أدنى للطلب يبلغ 10 قطع؛ تتطلب الأحجام المخصصة الحد الأدنى للطلب وهو 50 قطعة. يتم شحن المنتجات القياسية خلال 10-15 يومًا، ويتم شحن المنتجات المخصصة خلال 15-30 يومًا. الشحن السريع للطلبات العاجلة متاح عند الطلب.

• س6: إلى جانب المعادن الثمينة، هل يمكن صهر المعادن الشائعة مثل النحاس والألومنيوم في هذه البوتقات؟

  ج6: نعم، ولكن لا ينصح بذلك. يتمتع النحاس والألومنيوم بنقاط انصهار منخفضة، لذا فإن استخدام بوتقات الطين والجرافيت القياسية يعد أكثر فعالية من حيث التكلفة. تعتبر بوتقات الجرافيت المتوازنة النقاء عالية التكلفة أكثر تكلفة، ومن الأفضل استخدام مزايا نقائها عند معالجة المعادن الثمينة.

• س7: هل يمكن استخدام هذه البوتقة في درجات حرارة عالية في الهواء الطلق لفترات طويلة؟

  ج7: لا نوصي بالاستخدام لفترة طويلة في درجات حرارة عالية في بيئة مفتوحة. يتأكسد الجرافيت ببطء في بيئة عالية الحرارة وغنية بالأكسجين. ونحن نوصي بشدة باستخدامه تحت فراغ أو جو وقائي خامل (مثل النيتروجين أو الأرجون)، الأمر الذي لا يؤدي إلى إطالة عمر خدمة البوتقة فحسب، بل يمنع أيضًا أكسدة المعادن الثمينة.

إذا كنت تبحث عن بوتقات جرافيت ذات تدفق لامركزي متوافقة مع آلات الصب الفراغي وأفران الحث لتقليل الخسائر أثناء صهر المعادن الثمينة، فلا تتردد في إرسال نموذج المعدات الخاصة بك ورسومات أبعاد المنتج ومتطلبات مواد الصهر إلى مهندسينا الفنيين. نحن نقدم اختيارًا مجانيًا للحلول وعروض أسعار المعلمات، بالإضافة إلى تقارير اختبار مادة الجرافيت. يمكن لشركتنا توفير مجموعة كاملة من منتجات الجرافيت ذات درجة الحرارة العالية، بما في ذلك بوتقات الجرافيت ذات الفتحة المستقيمة القياسية، وأنابيب صب الجرافيت، وقوالب الجرافيت، مما يوفر تجربة تسوق شاملة.
