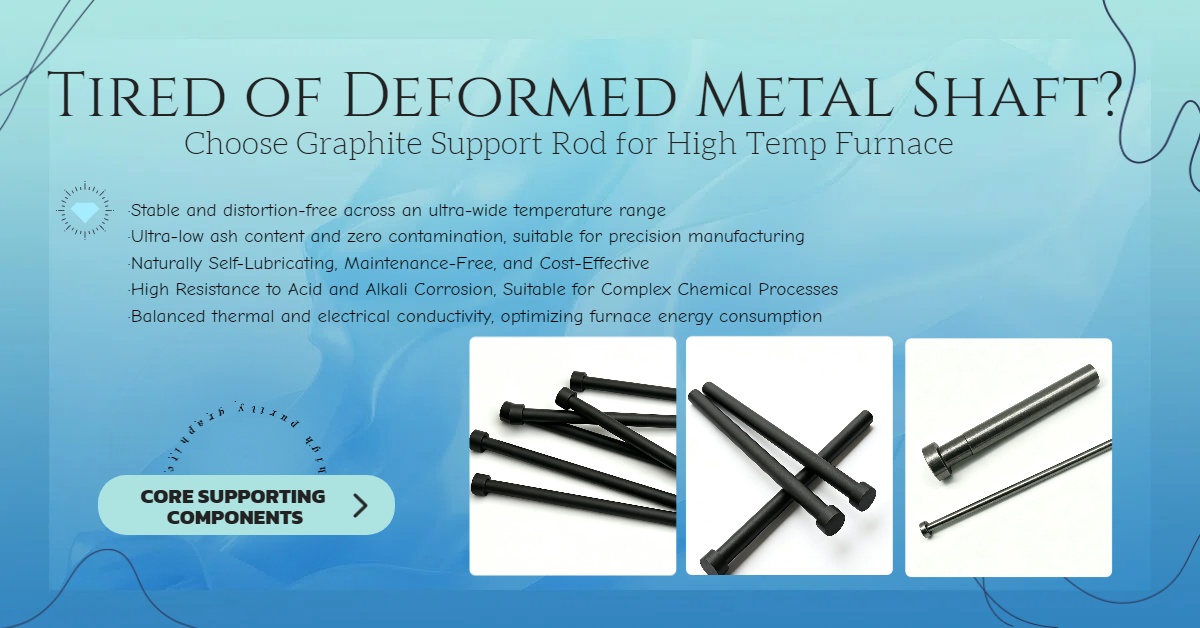

هل سئمت من العمود المعدني المشوه؟ اختر قضيب دعم الجرافيت للفرن ذو درجة الحرارة العالية

ما هو قضيب دعم الجرافيت؟

قضبان دعم الجرافيت عبارة عن مكونات حاملة ذات عمود طويل يتم تصنيعها بدقة عبر CNC من قطعة واحدة من الجرافيت عالي النقاء الذي يتم إنتاجه بالضغط المتوازن. على عكس مثبتات الجرافيت، التي تستخدم فقط لتأمين الأجزاء الصغيرة، تلعب هذه القضبان دورًا مركزيًا في رفع وتدوير ودعم نقل الأحمال لبوتقات الكوارتز وقوالب التلبيد وتركيبات الأدوات داخل أفران ذات درجة حرارة عالية. تعتبر أعمدة الدعم التقليدية المصنوعة من الفولاذ المقاوم للصدأ والسبائك المعدنية عالية الحرارة عرضة للتمدد الحراري والانحناء والأكسدة والتقشير والكسر الزحف في ظل ظروف ركوب الدراجات ذات درجة الحرارة العالية التي تزيد عن 1000 درجة مئوية. يمكن للشوائب المعدنية أيضًا أن تلوث خام السيليكون وقطع العمل المصنوعة من السبائك الدقيقة، مما يجبر الشركات على إيقاف العمليات بشكل متكرر لاستبدال الأجزاء، وبالتالي زيادة خسائر الإنتاج وتكاليف التشغيل والصيانة. في المقابل، فإن قضبان دعم الجرافيت، التي تستفيد من الخصائص الفيزيائية والكيميائية المستقرة للجرافيت، تحافظ على قوتها الهيكلية دون تدهور حتى في البيئات شديدة الحرارة التي تصل إلى 2200 درجة مئوية تحت ظروف الفراغ أو الغاز الخامل. إنها بمثابة مكونات أساسية في المجالات الحرارية ذات درجات الحرارة العالية عبر الصناعات الكهروضوئية وأشباه الموصلات والمعالجة الحرارية الفراغية والصناعات الكيميائية والمعادن.

لماذا تعتبر قضبان دعم الجرافيت الخيار المفضل لدعامات الأفران ذات درجة الحرارة العالية؟

في مجالات التصنيع المتطورة مثل سحب السيليكون أحادي البلورة، والمعالجة الحرارية الفراغية، وتلبيد تعدين المساحيق، فإن استقرار نظام المجال الحراري يحدد جودة المنتج بشكل مباشر. وباعتبارها "الهيكل العظمي" للمجال الحراري، يجب أن تحافظ قضبان الدعم على قوتها الميكانيكية ودقة الأبعاد على مدى فترات طويلة في البيئات غير المؤكسدة عند درجات حرارة أعلى من 2000 درجة مئوية.

على الرغم من أن مكونات الدعم المعدنية التقليدية (قضبان الموليبدينوم والتنغستن) توفر قوة عالية، إلا أنها تعاني من ثلاثة عيوب خطيرة:

1. الأكسدة والتقصف في درجات الحرارة العالية: تتأكسد سبائك الموليبدينوم بسرعة في البيئات التي تحتوي على الأكسجين فوق 600 درجة مئوية، وتشكل أكاسيد متطايرة على السطح تؤدي إلى ترقق المقطع العرضي المستمر وانخفاض حاد في القوة. حتى الكميات الضئيلة من الأكسجين المتبقي (<10 جزء في المليون) في فرن التفريغ يمكن أن تقلل بشكل كبير من عمر خدمة قضبان الموليبدينوم.

2. عدم تطابق التمدد الحراري: معامل التمدد الحراري للموليبدينوم (5.2×10⁻⁶/درجة مئوية) يبلغ تقريبًا ضعف معامل الجرافيت. أثناء التسخين من درجة حرارة الغرفة إلى 1450 درجة مئوية، يكون التمدد الخطي لقضيب الموليبدينوم ضعف التمدد الخطي لقضيب الجرافيت، مما يؤدي إلى عدم تطابق الإجهاد الحراري الشديد مع مكونات مثل بوتقات الكوارتز وسخانات الجرافيت، مما قد يسبب تمزق البوتقة أو تشوه السخان.

3. خطر التلوث بالمعادن: عند درجات الحرارة المرتفعة، تطلق قضبان الموليبدينوم كميات ضئيلة من أيونات الموليبدينوم. بالنسبة لنمو السيليكون أحادي البلورية بدرجة أشباه الموصلات (الذي يتطلب شوائب معدنية أقل من 0.1 جزء في البليون)، فإن هذا المستوى من التلوث غير مقبول. تعرضت إحدى شركات الطاقة الكهروضوئية ذات مرة لخسائر مباشرة تجاوزت مليون يوان بسبب المقاومة غير الطبيعية في مجموعة كاملة من مادة السيليكون الناجمة عن التلوث من أعمدة دعم الموليبدينوم.

في المقابل، أصبحت قضبان دعم الجرافيت عالية النقاء، مع مزاياها الأساسية الثلاث - الاستقرار في درجات الحرارة العالية للغاية، والتمدد الحراري المنخفض للغاية، والتلوث المعدني الصفري - هي التكوين القياسي في صناعات أشباه الموصلات العالمية والمعالجة الحرارية المتطورة.

خمس مزايا أداء رئيسية لقضبان دعم الجرافيت المتوازنة الضغط

1. مستقر وخالي من التشوهات عبر نطاق درجة حرارة واسع جدًا: يتميز الجرافيت المضغوط بالضغط المتوازن بكثافة داخلية موحدة ومعامل تمدد حراري منخفض للغاية. يمكن أن يعمل بشكل مستمر عند درجة حرارة 2200 درجة مئوية لفترات طويلة في البيئات المحمية بالفراغ أو الأرجون. لن تتسبب دورات الصدمة الحرارية المتكررة في حدوث تشققات أو ثني، مما يقلل بشكل كبير من وقت توقف المعدات عن الصيانة ويطيل عمر خدمة المجال الحراري للفرن بمقدار 3-5 مرات.

2. محتوى رماد منخفض للغاية وبدون تلوث، مناسب للتصنيع الدقيق: قضبان دعم الجرافيت المصممة خصيصًا للصناعات الكهروضوئية وأشباه الموصلات مصنوعة من مواد خام ذات محتوى رماد منخفض للغاية يبلغ 10 جزء في المليون. إنها لا ترشح شوائب معدنية ثقيلة، مما يضمن أن عمليات سحب البلورات وتليين الرقاقات لا تلوث ذوبان السيليكون أو ركائز الرقائق. وهذا يقلل بشكل فعال من معدل العيوب في المنتجات النهائية ويتوافق تمامًا مع معايير إنتاج غرف الأبحاث.

3. تشحيم ذاتي طبيعي، لا يحتاج إلى صيانة، وفعال من حيث التكلفة: يوفر الهيكل البلوري متعدد الطبقات للجرافيت تشحيمًا ذاتيًا متأصلًا. يدور قضيب الدعم ويتحرك لأعلى ولأسفل بسلاسة باستخدام غلاف الجرافيت والصامولة دون تشويش، مما يلغي الحاجة إلى مواد تشحيم إضافية. وهذا يمنع تلوث قطع العمل الناتج عن تبخر الزيت بدرجة الحرارة العالية ويقلل من تكاليف العمالة والصيانة على المدى الطويل.

4. مقاومة عالية للتآكل الحمضي والقلوي، ومناسب للعمليات الكيميائية المعقدة: الجرافيت خامل كيميائيًا للغاية ويمكنه تحمل الأحماض القوية والقلويات القوية والأبخرة المسببة للتآكل ذات درجات الحرارة العالية وتآكل المعادن المنصهرة. لن يصدأ أو يعاني من الحفر أو التثقيب أثناء الاستخدام طويل الأمد في المعالجة الكيميائية والصهر وأفران تلبيد المعادن غير الحديدية، مما يطيل دورة الإصلاح عدة مرات مقارنة بالأعمدة المعدنية.

5. الموصلية الحرارية والكهربائية المتوازنة، وتحسين استهلاك طاقة الفرن: تساعد الموصلية الحرارية والكهربائية الموحدة والمستقرة للمادة على توازن توزيع درجة الحرارة داخل الفرن، مما يمنع ارتفاع درجة الحرارة الموضعية وخردة قطع العمل. وفي الوقت نفسه، فإنه يضمن توصيل التيار الكهربائي المستقر، مما يقلل من استهلاك الطاقة أثناء تسخين الفرن الصناعي ويحسن كفاءة الإنتاج لخط الإنتاج بأكمله.

كيفية اختيار قضبان دعم الجرافيت المناسبة لنموذج الفرن الخاص بك؟

الاختيار غير الصحيح هو السبب الرئيسي للفشل المبكر في قضبان دعم الجرافيت. توصي Ningheda New Material باتباع عملية اتخاذ القرار المكونة من أربع خطوات للاختيار:

الخطوة 1: تحديد درجة حرارة التشغيل القصوى والغلاف الجوي

الخطوة 2: تقييم طريقة التحميل والتطبيق

• الأحمال الثابتة (على سبيل المثال، دعامات البوتقة): يتم الاختيار بناءً على قوة الضغط، مع عامل أمان ≥2.

• الأحمال الديناميكية (على سبيل المثال، محركات الدفع): يتم الاختيار بناءً على قوة الانثناء، مع عامل أمان ≥3، والتحقق من عمر الكلال.

• الإجهاد الحراري (تدوير درجة الحرارة المتكرر): إعطاء الأولوية لمواد الفئة أ ذات معامل التمدد الحراري المنخفض (CTE).

الخطوة 3: تحديد متطلبات النقاء

• الصناعة العامة: محتوى الرماد <600 جزء في المليون؛ التكلفة هي الأولوية القصوى

• الخلايا الكهروضوئية/مصابيح LED: محتوى الرماد <300 جزء في المليون؛ توازن التكلفة والأداء

• أشباه الموصلات/الفضاء: محتوى الرماد <50 جزء في المليون؛ الأداء هو الأولوية القصوى، تليها التكلفة

الخطوة 4: تأكيد الأبعاد ومتطلبات التصنيع

تغطي قدرات معالجة المواد الجديدة في Ningheda ما يلي:

لماذا تختار قضبان دعم الجرافيت الخاصة بنا؟

تتمتع شركة Jiangxi Ningheda New Material بما يقرب من 10 سنوات من الخبرة في التصنيع الدقيق لمواد الكربون والجرافيت، وهي متخصصة في إنتاج مكونات الجرافيت للمجالات الحرارية للأفران الصناعية ذات درجة الحرارة العالية. وبالمقارنة مع منافسينا، فإننا نمتلك خمس مزايا تنافسية أساسية:

1. مراقبة جودة المواد الخام: لدينا قنوات الشراء الخاصة بنا لقضبان الجرافيت عالية النقاء ونختبر كل دفعة من حيث الكثافة ومحتوى الرماد للتخلص من المواد الأساسية المسامية أو غير النقية أو دون المستوى المطلوب؛

2. ورشة التصنيع الدقيق: مجهزة بمراكز تصنيع CNC متعددة المحاور، نحن ننتج هياكل متدرجة وكروية معقدة في قطعة واحدة، مما يلغي الحاجة إلى التجميع الثانوي ويضمن قدرة تحمل أكثر استقرارًا؛

3. فحص الجودة الشامل: يتم فحص كل منتج نهائي بشكل فردي للتأكد من دقة الأبعاد، والانتهاء من السطح، والسلامة الداخلية الخالية من الشقوق، ويتم شحنه مع تقرير اختبار المواد؛

4. الدعم الفني المخصص: يقدم المهندسون استشارات مجانية للتوصية بمواد الجرافيت المثالية وأبعاد قضبان الدعم بناءً على درجة حرارة غرفة الفرن الخاصة بالعميل ومستوى الفراغ وسعة الحمولة؛

5. التصدير والتسليم العالمي: يتم تصدير المنتجات إلى منشآت المعالجة الكهروضوئية والحرارية في أوروبا والأمريكتين وجنوب شرق آسيا. نحن ندعم الشحن البحري والجوي والسكك الحديدية، ونقدم وثائق التخليص الجمركي الكاملة، ونقدم عينة مجانية من الشحن للاختبار.

التعليمات

س 1: ما هو الفرق الأساسي بين قضبان دعم الجرافيت ومسامير تثبيت الجرافيت؟

ج1: الاثنان غير قابلين للتبديل في الوظيفة. تُستخدم براغي الجرافيت حصريًا للتثبيت الملولب للأجزاء الصغيرة؛ فهي قصيرة الطول ولا تتحمل الأحمال الثقيلة. من ناحية أخرى، تعتبر قضبان دعم الجرافيت عبارة عن مكونات هيكلية طويلة وحاملة تلعب دورًا مركزيًا في رفع البوتقات والأدوات وتدويرها ونقلها. يجب أن تتحمل بشكل مستمر الأحمال الميكانيكية الثقيلة وهي المكونات الهيكلية الأساسية للفرن.

س2: ما هي أقصى درجة حرارة يمكن أن تتحملها قضبان دعم الجرافيت؟

A2: في ظل أجواء وقائية خاملة من الفراغ أو النيتروجين أو الأرجون، يمكنها العمل بشكل مستمر وثابت عند درجة حرارة 2200 درجة مئوية لفترات طويلة؛ في البيئات غير المحمية والمؤكسدة للهواء، تكون درجة حرارة التشغيل الموصى بها أقل من 600 درجة مئوية. بالنسبة لظروف الأكسدة، يمكن تخصيص النماذج ذات الطلاءات المضادة للأكسدة لإطالة عمر الخدمة.

س 3: هل سيؤدي استخدام قضبان دعم الجرافيت في فرن أحادي البلورة إلى تلويث مادة سبائك السيليكون؟

A3: تستخدم النماذج المصممة خصيصًا لتطبيقات الخلايا الكهروضوئية جرافيت منخفض للغاية وعالي النقاء (10 جزء في المليون)، مع مستويات منخفضة للغاية من شوائب المعادن الثقيلة. لا تتسرب أي شوائب إلى السيليكون المنصهر عند درجات الحرارة العالية، لذلك لن تسبب مقاومة غير طبيعية في السبائك أو عيوب البقع السوداء.

س 4: إذا لم تكن هناك أحجام قياسية، هل يمكنك تصنيعها حسب الطلب بناءً على رسومات CAD الخاصة بالمعدات؟

ج4: نحن ندعم التصنيع المخصص كامل الرسم للتصميمات غير القياسية، بما في ذلك الأعمدة المتدرجة وتصميمات الرأس الكروي وقضبان دعم الجرافيت غير المنتظمة متعددة الخطوات. نحن نقدم أيضًا مجموعات كاملة من الملحقات، مثل الأكمام الجرافيتية المطابقة وقواعد الدعم.

س 5: ما هي الدول التي قمت بتصدير منتجاتك إليها؟

ج5: تم تصدير منتجات Ningheda New Material إلى أكثر من 20 دولة، بما في ذلك ألمانيا والولايات المتحدة وتايلاند وكوريا الجنوبية وكندا وروسيا والبرازيل. لدينا خبرة واسعة في مجال التخليص الجمركي واللوجستيات للتصدير.

إذا كنت تبحث عن مكونات نقل متينة ومنخفضة التلوث وطويلة العمر لأفران السحب أحادية البلورة، أو أفران المعالجة الحرارية الفراغية، أو معدات تلبيد المعادن - وإذا كانت أعمدة الدعم المعدنية التقليدية تتشوه بشكل متكرر وتصبح خردة، مما يؤدي إلى ارتفاع تكاليف الإنتاج - فيرجى تقديم المعلومات التالية، وسنقدم عرضًا تفصيليًا وحلًا تقنيًا في غضون 24 ساعة:

• درجة حرارة التشغيل والجو (الفراغ/Ar/N₂/الهواء؟)

• أبعاد قضيب الدعم (القطر × الطول) أو الرسومات الفنية

• متطلبات التحميل (الحمل الثابت؟ هل هناك أي أحمال تصادمية؟)

• متطلبات النقاء (عامة <500 جزء في المليون / درجة نقاء عالية <50 جزء في المليون / درجة نقاء فائقة <10 جزء في المليون؟)

• كمية الشراء ووجهة التسليم
