كيفية تحديد ترهل جرافيت مخصص لمواد الأنود: الرسم والتسامح وقائمة مراجعة ضمان الجودة

يتطلب تكليس مواد أنود البطارية بدرجة حرارة عالية تحكمًا صارمًا في التلوث واستقرارًا حراريًا شديدًا. تتحمل حاويات الجرافيت بيئات الفرن القاسية لحماية هذه المواد الحساسة من التدهور. يجب على مهندسي العمليات تأمين أدوات موثوقة لضمان عوائد إنتاج عالية. غالبًا ما تعاني أجهزة الترهل الجاهزة من الأكسدة المبكرة، أو التكسير الحراري، أو ضعف كفاءة التراص في الأفران المتخصصة المستمرة أو المجمعة. وهي تفتقر عادة إلى الدقة الهندسية اللازمة للخطوط الآلية الحديثة. علاوة على ذلك، يمكن أن يُدخل الجرافيت العام شوائب غير مرغوب فيها إلى مزيج دقيق من أيونات الليثيوم. يتطلب الانتقال إلى أجهزة الترهل المُصممة خصيصًا اتصالات هندسية دقيقة. يعرض هذا الدليل تفاصيل مواصفات الرسم الهامة، والتفاوتات المقبولة، ووثائق ضمان الجودة اللازمة لتقييم شريك تصنيع موثوق به وتأهيله. سوف تتعلم بالضبط كيفية تحديد متطلبات الأبعاد الخاصة بك وخصائص المواد لمنع التأخير المكلف.

الوجبات السريعة الرئيسية

• تصميم للكتلة الحرارية: يجب أن توازن الرسومات المخصصة بين الجدران الرقيقة لتحقيق الكفاءة الحرارية مع سماكة كافية لمنع الالتواء أثناء التدوير الحراري المتكرر.

• عتبات نقاء صارمة: تعتمد إنتاجية مسحوق الأنود على محتوى الرماد المنخفض للغاية؛ تحديد حدود جزء في المليون يمنع المنشطات العنصرية غير المرغوب فيها.

• التفاوتات الديناميكية: يجب أن تأخذ تفاوتات التصنيع في الاعتبار معامل التمدد الحراري (CTE) عند درجات حرارة التشغيل (عادةً 1000 درجة مئوية - 3000 درجة مئوية).

• ضمان الجودة الذي يمكن التحقق منه: يوفر المورد الموثوق إمكانية تتبع المواد الخام، وتقارير آلة القياس المنسقة (CMM)، وعلاجات الأكسدة الموثقة.

لماذا تفشل البوتقات القياسية في إنتاج مواد البطاريات المتقدمة؟

يتطلب إنتاج مواد البطارية دقة متناهية من كل قطعة من المعدات. نادرًا ما تلبي البوتقات القياسية المتطلبات الصارمة لتصنيع الأنود الحديث. إنها تؤدي إلى أوجه قصور تشغيلية وتخلق مخاطر كبيرة على جودة المنتج.

الرسم البياني 1: مقارنة البوتقة القياسية مقابل البوتقة المخصصة

عدم تطابق هندسة الفرن

تترك الأحجام القياسية مساحة غير مستغلة في أفران الموقد الدافعة أو الدوارة. هذا الحجم الضائع يقلل بشكل كبير من الإنتاجية اليومية. كما أنه يؤدي إلى ارتفاع تكاليف الطاقة لكل كيلوغرام من مسحوق الأنود المعالج. يجب على المهندسين زيادة حجم الحمولة الداخلية إلى الحد الأقصى للحفاظ على الربحية. تملي هندسة الفرن بشكل مباشر أبعاد الترهل المثالية. لا يمكن للبوتقة العامة ببساطة تحسين القيود المكانية لمناطق التسخين المتخصصة. تضمن الأبعاد المخصصة كثافة التعبئة المثالية.

فشل التراص والأتمتة

تعتمد مرافق البطاريات الحديثة بشكل كبير على الروبوتات. تفتقر الخيارات الجاهزة إلى ميزات التشابك الدقيقة المطلوبة للتحميل والتفريغ الآلي. إنهم يكافحون من أجل الحفاظ على الاستقرار أثناء التراص متعدد المستويات. تحتاج الخطوط الآلية إلى نقاط قبضة محددة للأذرع الآلية. غالبًا ما تنزلق الصناديق القياسية أو تتكدس في أنظمة النقل المستمر. تشتمل التصميمات المخصصة على شفاه وأخاديد مخصصة. تضمن هذه الميزات محاذاة رأسية آمنة. إذا سيطرت الأسلحة الآلية على صناديق سيئة التصميم، يتوقف الإنتاج على الفور.

مخاطر التلوث

النقاء يملي الأداء النهائي للبطارية. غالبًا ما يفتقر الجرافيت العام إلى التنقية الثانوية اللازمة. تسمح هذه المراقبة للأيونات المعدنية بالتسرب إلى خلائط أنود الليثيوم أيون الحساسة. تؤدي شوائب الحديد والفاناديوم والكبريت إلى تدهور قدرة البطارية بشدة. غالبًا ما تحتوي كتل الكربون القياسية على رماد متبقي. تعمل درجات حرارة الفرن القصوى على تبخير هذه الشوائب الضارة. ثم تترسب الأبخرة مباشرة على مسحوق الأنود. يجب عليك تجنب المواد العامة لحماية إنتاجية منتجك النهائي.

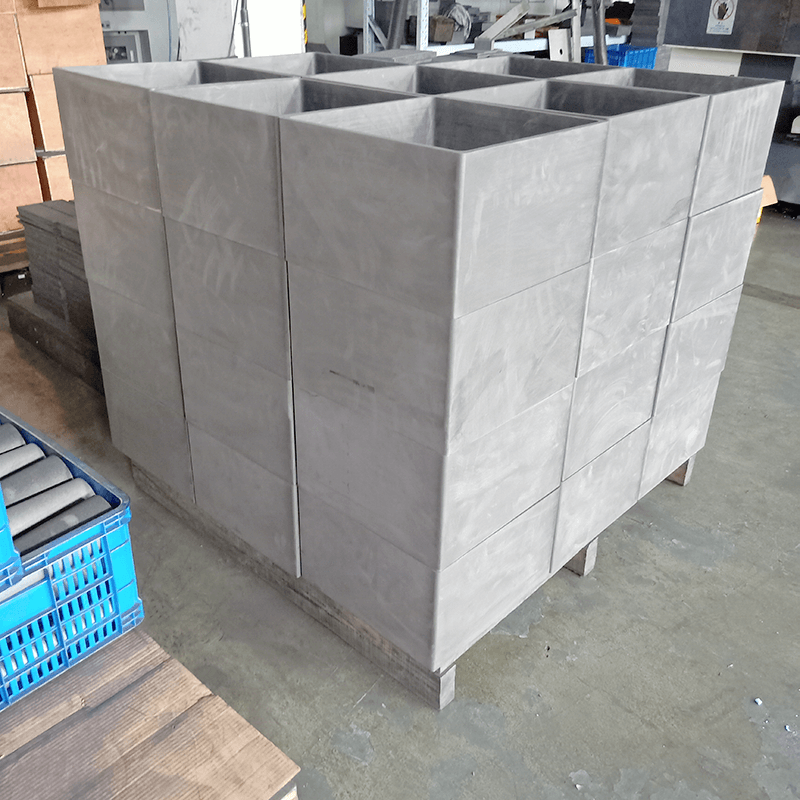

مواصفات الرسم الأساسية لمصنعك المخصص لآلة ترهل الجرافيت

تشكل الرسومات الهندسية الأساس الدقيق لعملية الشراء الناجحة. تتطلب الشراكة مع شركة مصنعة موثوقة لمثقاب الجرافيت اتصالاً واضحًا ودقيقًا. يجب عليك تفصيل كل معلمة مادية لضمان الأداء الوظيفي.

سمك الجدار والمقايضات الجماعية الحرارية

يواجه مهندسو العمليات عملية توازن دقيقة أثناء التصميم. يجب عليك تحديد أبعاد الجدار بعناية. تعمل الجدران الرقيقة على تقليل التأخر الحراري أثناء دورات التسخين والتبريد المكثفة. ومع ذلك، يجب أن تحافظ الجدران على السلامة الهيكلية تحت أحمال المسحوق الثقيلة. تمتص الجدران السميكة بشكل مفرط الكثير من الطاقة الإشعاعية. هذه الكتلة الحرارية الزائدة تهدر طاقة الفرن القيمة.

يجب عليك أيضًا ملاحظة افتراضات محددة بخصوص مسحوق الأنود. سجل الثقل النوعي للمزيج لحساب الضغط الداخلي عند درجات الحرارة المرتفعة. تمارس المساحيق عالية الكثافة ضغطًا خارجيًا كبيرًا عند تسخينها. حدد سمك جدار قادر على مقاومة هذه القوى الخارجية دون الانحناء. من الأخطاء الشائعة تصميم جدران رقيقة جدًا بحيث لا تتناسب مع خلطات الجرافيت الاصطناعية الثقيلة.

ميزات المتشابكة والتراص

يمكن لاهتزازات الفرن المستمرة أن تطيح بسهولة بالوحدات المكدسة بشكل سيء. قم بتفصيل تصميمات اللسان والأخدود أو الشفاه المتدرجة على رسم CAD الخاص بك. تضمن هذه الآليات المتشابكة التراص العمودي الآمن تمامًا. يمنع الأخدود العميق التحول الجانبي الخطير أثناء النقل.

بالإضافة إلى ذلك، فكر في معدات المناولة الآلية الخاصة بك. تحديد زوايا السحب المناسبة على الجدران الخارجية. تتطلب أذرع المناولة الآلية تصاريح قبضة محددة لتعمل بشكل صحيح. تعمل زاوية السحب النموذجية التي تتراوح بين درجتين إلى ثلاث درجات على تسهيل التعامل السلس مع المعدات. كما أنه يمنع القابضون الميكانيكيون من الارتباط بشكل مؤلم بسطح الكربون.

نصف القطر، الشطب، وتخفيف التوتر

الجرافيت المُشكل هش بطبيعته. تجنب الزوايا الداخلية الحادة بزاوية 90 درجة تمامًا. تتطلب أنصاف أقطار محددة للتخفيف من تركيزات الإجهاد الخطيرة. تعمل الزوايا الداخلية الحادة كنقاط كسر حتمية. غالبًا ما تؤدي الصدمة الحرارية إلى حدوث شقوق كارثية في هذه المواقع المحددة. يقوم نصف القطر الداخلي السخي بتوزيع الضغط الحراري بالتساوي عبر الهيكل.

تفاصيل الحواف الخارجية المشطوفة على ملفاتك الرقمية. تمنع الشطبات التقطيع أثناء النقل اليدوي أو الآلي. تنكسر الزوايا الخارجية الحادة بسهولة عندما تصطدم الوحدات المحملة ببعضها البعض. يمكن لرقائق الكربون المجهرية هذه أن تلوث مسحوق الأنود الدقيق.

تحديد التفاوتات وخصائص المواد لخامة الجرافيت لمواد الأنود

يحدد اختيار المواد طول عمر الفرن على المدى الطويل. يتضمن تحديد ترهل الجرافيت للمواد الأنودية أكثر بكثير من مجرد الأبعاد المادية. يجب عليك أن تملي بعناية الخصائص الفيزيائية والكيميائية لمصفوفة الكربون.

التفاوتات في التصنيع مقابل التمدد الحراري (CTE)

تتوسع هياكل الجرافيت مع ارتفاع درجات الحرارة المحيطة. إنشاء تفاوتات ضيقة للأبعاد (على سبيل المثال، ±0.1 مم) عند درجة حرارة الغرفة القياسية. ومع ذلك، يجب أن تطلب من الشركة المصنعة التحقق من صحة تصاريح التشغيل. ويجب عليهم أن يبنوا هذه الحسابات على معامل التمدد الحراري (CTE). تقييم هذا التوسع في درجات حرارة الفرن الذروة.

تتراوح درجات الحرارة القصوى عادة من 1000 درجة مئوية إلى 3000 درجة مئوية. إذا تجاهلت مرض الاعتلال الدماغي المزمن، فسوف ترتبط الشفاه المتشابكة ببعضها البعض. يمكن أن تتكدس الأكوام بشكل خطير داخل مناطق التسخين المستمر. قد يصبح اللحام المثالي عند درجة حرارة 20 درجة مئوية لحامًا لا ينفصل عند درجة حرارة 2500 درجة مئوية. ننصح بشدة بحساب معدلات التوسع لجميع أسطح التزاوج الحرجة.

اتبع هذه الخطوات الدقيقة لإدارة التفاوتات الديناميكية:

1. حساب أبعاد خط الأساس في درجة حرارة الغرفة القياسية.

2. حدد درجة حرارة التشغيل القصوى لعملية التكليس المحددة لديك.

3. قم بتطبيق مضاعف CTE المعتمد للمادة على جميع ميزات التزاوج.

4. اضبط خلوص رسم CAD لمنع الارتباط بدرجة الحرارة العالية.

متطلبات المسامية والكثافة

تؤثر الكثافة بشكل مباشر على مقاومة الأكسدة على المدى الطويل. حدد الحد الأدنى للكثافة الظاهرية بوضوح في طلبات الشراء الخاصة بك. نوصي باستهداف كثافة ظاهرية أكبر من 1.85 جم/سم3. الكثافة العالية تحد من الاختراق الخطير للأكسجين. كما أنه يمنع الغازات المسببة للتآكل الناتجة عن مسحوق الأنود الساخن.

يمتص الكربون عالي المسامية الأكسجين بسرعة في البيئات التفاعلية. يحرق هذا الأكسجين الداخلي بنية الكربون من الداخل إلى الخارج. تدوم الكتل عالية الكثافة لفترة أطول بكثير. إنها تقاوم بشدة التدهور الهيكلي أثناء الدورات الحرارية المتكررة.

متطلبات الانتهاء من السطح

يؤثر نسيج السطح الداخلي بشدة على إنتاجية المنتج. قم بإملاء خشونة السطح الداخلي (قيم Ra) بشكل واضح على مطبوعاتك. تشطيب داخلي ناعم يمنع مسحوق الأنود من الالتصاق بالجدران الجانبية. إنه يضمن التفريغ النظيف أثناء تسلسل التفريغ الآلي.

الأسطح الخشنة تحبس جزيئات المواد المجهرية. تسبب هذه الجسيمات المحاصرة تلوثًا شديدًا عبر الدفعات. كما أنها تتطلب تنظيفًا ميكانيكيًا قويًا بين الاستخدامات. يؤدي التنظيف العنيف إلى تسريع تآكل الجدران الداخلية. حدد لمسة نهائية مصقولة لتقليل التصاق المسحوق تمامًا.

تدقيق الموردين: قائمة التحقق من ضمان الجودة لموردي الجرافيت عالي النقاء

يؤدي فحص الشركاء المحتملين إلى حماية خط الإنتاج بأكمله. يرحب الموثوق به مورد ترهلات الجرافيت عالي النقاء بإجراء عمليات تدقيق صارمة للجودة. وضع بروتوكول تقييم صارم قبل منح عقود التصنيع الكبيرة.

الجدول 2: مصفوفة تدقيق ضمان جودة الموردين

إمكانية تتبع المواد الخام

اطلب وثائق تثبت الأصل الدقيق لكتلة الجرافيت الخام. يجب عليك التحقق من درجة المادة المحددة المستخدمة. فهم ما إذا كانت المادة مقذوفة، أو مقولبة، أو متوازنة. توفر الكتل المتوازنة قوة موحدة متعددة الاتجاهات. هذه القوة تمنع التزييف الكارثي. تضمن إمكانية التتبع الاتساق من دفعة إلى دفعة عبر الطلبات المجمعة المتعددة.

التحقق من النقاء ومحتوى الرماد

الشوائب تدمر كفاءة البطارية بشكل عام. تتطلب شهادات التحليل (CoA) لكل شحنة. يجب أن تُظهر هذه الشهادات محتوى الرماد أقل من الحدود المحددة. تتحمل التطبيقات القياسية أقل من 50 جزء في المليون. تتطلب الاحتياجات فائقة النقاء أقل من 5 جزء في المليون. نوصي بشدة برفض أي دفعة تفتقر إلى وثائق النقاء المعتمدة.

فحص الأبعاد (CMM)

تتطلب الأشكال الهندسية المعقدة قياسًا دقيقًا بشكل لا يصدق. تأكد من أن المورد يستخدم اختبار آلة قياس الإحداثيات (CMM). تتحقق تقارير CMM بدقة من عمليات فحص المادة الأولى. إنهم يتحققون من الأشكال المعقدة وتركيز الشفاه المكدس. لا يمكن للفحص البصري تأكيد التفاوتات الدقيقة. أصر على تلقي بيانات CMM الأولية لنماذجك الأولية.

التحقق من صحة الطلاء المضاد للأكسدة

تتطلب العديد من التطبيقات المكثفة طبقات سطحية واقية. في حالة تحديد الترهلات المطلية، حدد سمك الطلاء المطلوب. تشمل الخيارات الشائعة كربيد السيليكون (SiC) أو الطلاء الكربوني الحراري. يجب عليك تحديد بروتوكولات صارمة لاختبار الالتصاق. تتقشر الطلاءات المطبقة بشكل سيء خلال دورة الحرارة الأولى. يؤدي هذا التصفيح إلى تلويث مسحوق الأنود بالكامل.

إدارة المخاطر أثناء إنشاء النماذج الأولية وإطلاق الفرن

إن توسيع نطاق الإنتاج الكامل ينطوي على مخاطر مالية كامنة. تنفيذ عملية طرح تدريجية للتخفيف من الأعطال الميكانيكية غير المتوقعة. يكشف اختبار العالم الحقيقي دائمًا عن متغيرات بيئية غير متوقعة.

نهج الدفعة التجريبية

لا تطلب أبدًا آلاف الوحدات بشكل أعمى. قم دائمًا بتفويض التشغيل التجريبي على نطاق صغير قبل التصريح بالإنتاج الكامل. نوصي باختبار 20 إلى 50 وحدة في البداية. تسمح لك هذه الدفعة التجريبية باختبار التدوير الحراري في ظروف الفرن الفعلية. نادرًا ما تكرر عمليات المحاكاة المعملية الفروق الدقيقة في الغلاف الجوي لخط الإنتاج النشط.

تتبع الأكسدة وفقدان الوزن

يتأكسد الجرافيت ويفقد كتلته على مدى فترة طويلة. إنشاء وزن أساسي للنموذج الأولي. قم بقياس فقدان الوزن بعد 10 و20 و50 دورة. تتيح لك هذه البيانات التنبؤ بدقة بالعمر التشغيلي. تتبع فقدان الوزن يحدد التدهور المبكر في وقت مبكر. فهو يساعد مهندسي العمليات على تحسين أجواء الفرن لتقليل معدلات الأكسدة.

بروتوكولات المناولة والتخزين

تؤثر ظروف التخزين على الأداء الحراري لدرجات الحرارة العالية. يمتص الجرافيت عالي النقاء الرطوبة من الهواء المحيط. يؤدي التسخين السريع في الفرن إلى تحويل هذه الرطوبة إلى بخار مضغوط. يؤدي تمدد البخار إلى حدوث شقوق صغيرة داخل مصفوفة الكربون الكثيفة. العمل مع المورد لتحديد متطلبات التعبئة والتغليف المقاومة للرطوبة. توفر الأكياس محكمة الغلق والمزودة بمجففات داخلية حماية ممتازة. احتفظ بالوحدات مغلفة بشكل آمن حتى قبل الاستخدام مباشرة.

خاتمة

يعد تحديد ترهلات الجرافيت المخصصة تمرينًا في إدارة الديناميكيات الحرارية والضغط الميكانيكي والنقاء الكيميائي. لا يمكن للحلول الجاهزة ببساطة أن تدعم المعايير الصارمة لتكليس مادة الأنود الحديثة. تظل الهندسة الدقيقة ومراقبة الجودة الصارمة أمرًا بالغ الأهمية لتحقيق النجاح التشغيلي.

فكر في هذه الخطوات التالية ذات التوجه العملي:

• قم بإنهاء رسومات CAD ثنائية وثلاثية الأبعاد باستخدام وسائل شرح واضحة لتسامح الأبعاد.

• تحديد الحدود القصوى الصارمة لمحتوى الرماد لمنع المنشطات العنصرية.

• حدد نصف القطر الداخلي والحواف الخارجية لتخفيف الضغط الميكانيكي والحراري.

• قم بإصدار طلبات عروض الأسعار فقط للشركات المصنعة التي تم فحصها والقادرة على توفير وثائق CMM وCoA الشفافة.

التعليمات

س: ما هي المهلة الزمنية النموذجية لأدوات ترهل الجرافيت المخصصة؟

ج: بشكل عام، توقع أن تكون المهلة الزمنية من 4 إلى 8 أسابيع. يعتمد هذا الإطار الزمني بشكل كبير على توفر المواد الخام، مثل الاختيار بين الكتل المتوازنة أو المقولبة. تضيف عمليات التنقية الثانوية أيضًا وقتًا. تحدد قوائم انتظار التصنيع باستخدام الحاسب الآلي لدى الشركة المصنعة جدول التسليم النهائي.

س: كيف يمكنك تحديد عمر ترهل الجرافيت في إنتاج الأنود؟

ج: يختلف العمر الافتراضي بدرجة كبيرة بناءً على درجات حرارة التشغيل، وأجواء الفرن، والتعامل المادي. تعمل الأجواء الخاملة على إطالة العمر، بينما تعمل البيئات التفاعلية على تسريع عملية الأكسدة. يتتبع المهندسون طول العمر من خلال مراقبة عدد الدورات. إنهم يتقاعدون من الوحدات بمجرد الوصول إلى عتبة محددة مسبقًا لفقدان الوزن أو تدهور الأبعاد.

س: هل من الضروري استخدام الجرافيت متساوي الضغط لجميع ترهلات الأنود؟

ج: ليس دائما. يوفر الجرافيت المتوازن قوة موحدة متعددة الاتجاهات وبنية حبيبية دقيقة جدًا. إنه يتعامل مع الضغط الشديد بشكل جيد للغاية. ومع ذلك، قد يكون الجرافيت المصبوب عالي الجودة كافيًا لبيئات الفرن الثابتة ذات الضغط المنخفض. يمكن أن توفر الخيارات المقولبة كفاءات كبيرة من حيث التكلفة للتطبيقات الأقل تطلبًا.

س: ما هو موك القياسي (الحد الأدنى لكمية الطلب) للتصاميم المخصصة؟

ج: يختلف الحد الأدنى لكميات الطلب بشكل كبير حسب الشركة المصنعة. ومع ذلك، فإن النموذج الأولي الذي يتكون من 10 إلى 50 قطعة هو ممارسة صناعية قياسية. تسمح هذه الدفعة الأولية بالتحقق التشغيلي الشامل. عادةً ما يقوم المشترون بالتحقق من صحة هذه النماذج الأولية قبل الالتزام بعمليات إنتاج أكبر تصل إلى 500 وحدة أو أكثر.
