إن أقراص الجرافيت المسامية عالية النقاء التي تصنعها شركتنا مصنوعة من الجرافيت عالي النقاء المضغوط بالضغط المتساوي كمادة أساسية ويتم تصنيعها بدقة. تحتوي على محتوى كربون يبلغ ≥99.99% ومحتوى رماد منخفض يصل إلى 30 جزء في المليون. يجمع المنتج بين المقاومة الممتازة لدرجات الحرارة العالية (نطاق درجة حرارة التشغيل: -200 درجة مئوية إلى 3000 درجة مئوية في جو خامل)، ومقاومة الصدمات الحرارية، ومقاومة التآكل، والتوصيل الكهربائي والحراري، مما يجعله مكونًا أساسيًا لا غنى عنه في المجالات الصناعية المتطورة مثل تصنيع أشباه الموصلات، وEDM (تصنيع التفريغ الكهربائي)، وتلبيد تعدين المساحيق، وختم العمليات الكيميائية.
| الكمية: | |
|---|---|
مخصصة
NHD
▍ وصف المنتج (تحليل فني متعمق)
شركة Jiangxi Ningheda New Material Co., Ltd. متخصصة في البحث والتطوير والتصنيع الدقيق لأقراص الجرافيت المسامية المتوازنة الضغط. إن أقراص الجرافيت المسامية الخاصة بنا مصنوعة من الجرافيت المتوازن عالي النقاء والحبيبات الدقيقة كمادة أساسية. باستخدام عملية الحفر الدقيقة متعددة المحاور CNC، نقوم بإنشاء مجموعة موزعة بشكل موحد من فتحات التهوية، المصممة خصيصًا للتطبيقات الصعبة مثل تلبيد مسحوق الكربيد الأسمنتي، وتعدين مسحوق التنغستن، والمعالجة بدرجة حرارة عالية لأنابيب الحرارة.
بالمقارنة مع ألواح الجرافيت الصلبة التقليدية، تتميز الأقراص المسامية لـ Ningheda بنسبة مساحة مفتوحة تزيد عن 30%، مما يحسن كفاءة اختراق الأجواء الواقية (الهيدروجين، النيتروجين) بنسبة 40%. وهذا يزيل بشكل فعال العيوب الناجمة عن الإفراط في التلبيد أو التلبيد الموضعي أثناء عملية التلبيد، مما يزيد من إنتاجية قطعة العمل إلى أكثر من 98%. يمكن للمنتج أن يتحمل درجات حرارة تصل إلى 1500 درجة مئوية لفترات طويلة في جو خامل، مع عمر خدمة يتراوح من 6 إلى 12 شهرًا في ظل ظروف التشغيل العادية، مما يجعله أداة إشعال مثالية للأفران من النوع الجرسي، والأفران من النوع الانتهازي، وأفران مقاومة الفراغ، وغيرها من المعدات.

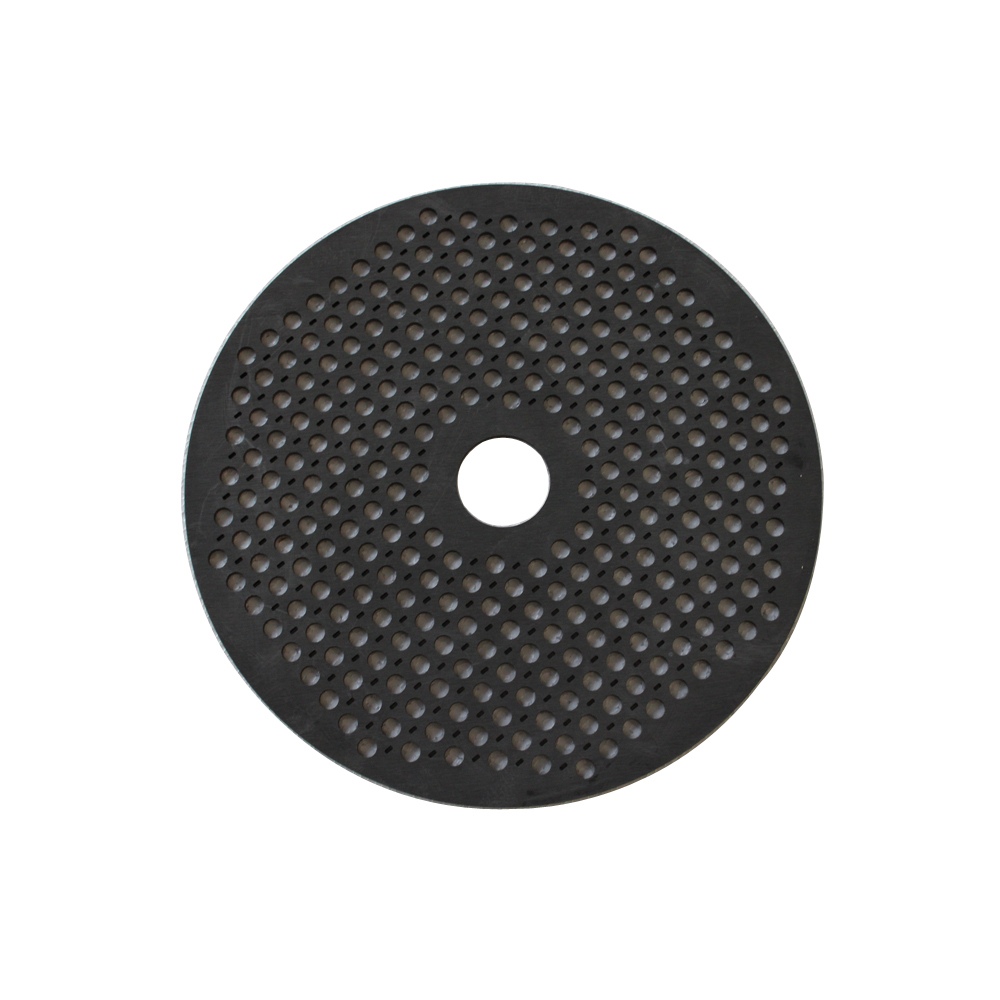

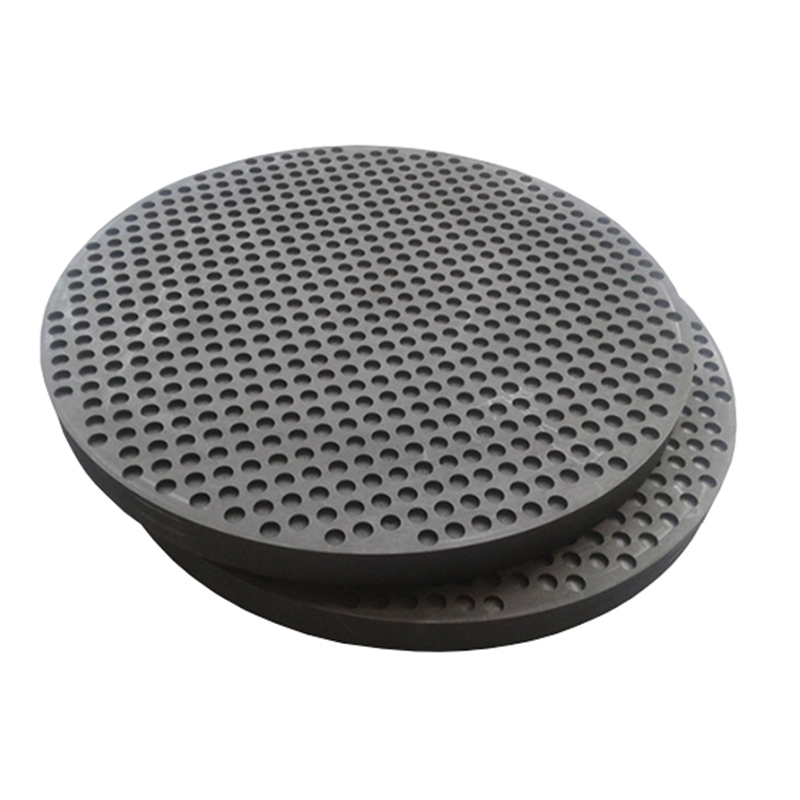

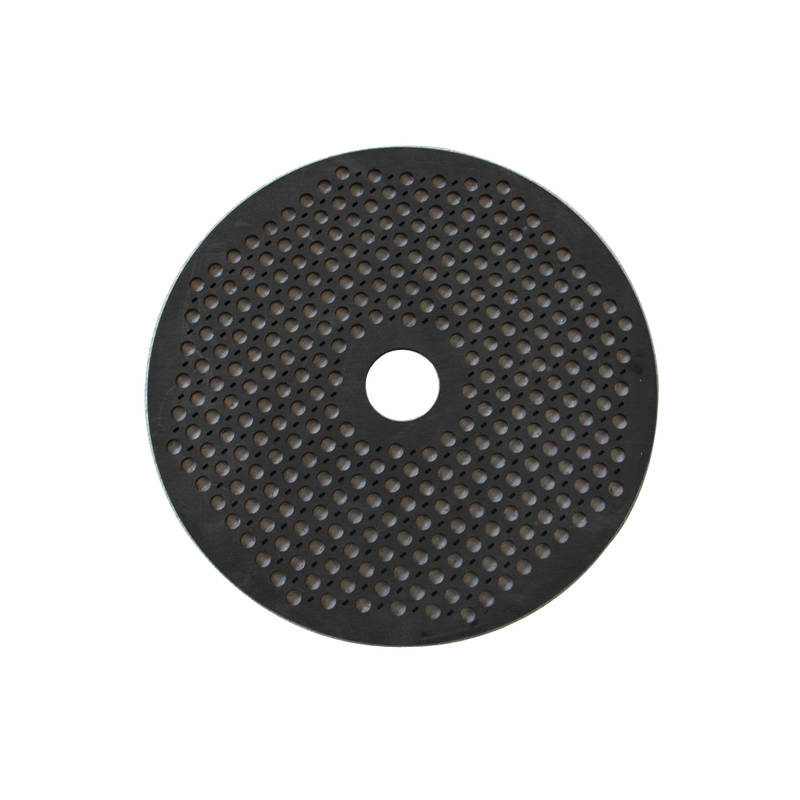

قرص مثقوب عالي الكثافة

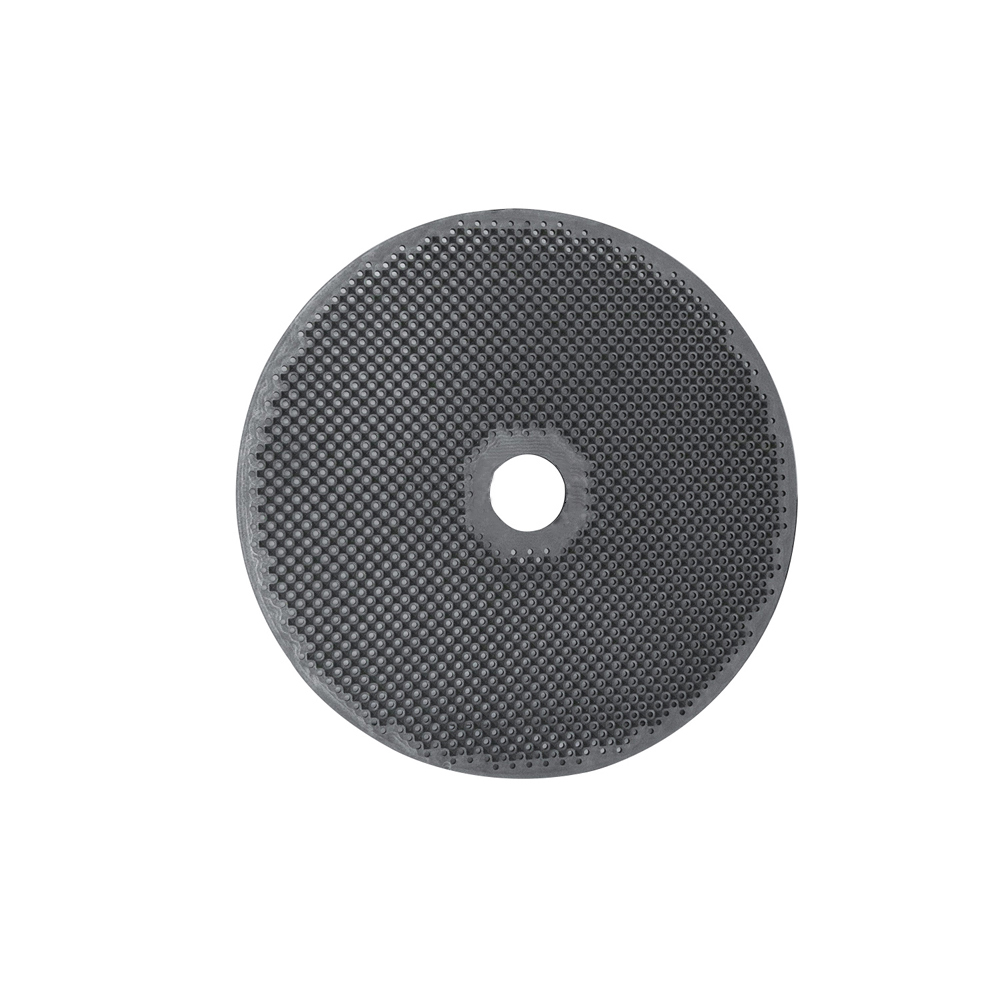

قرص التلبيد ذو الفتحة المركزية

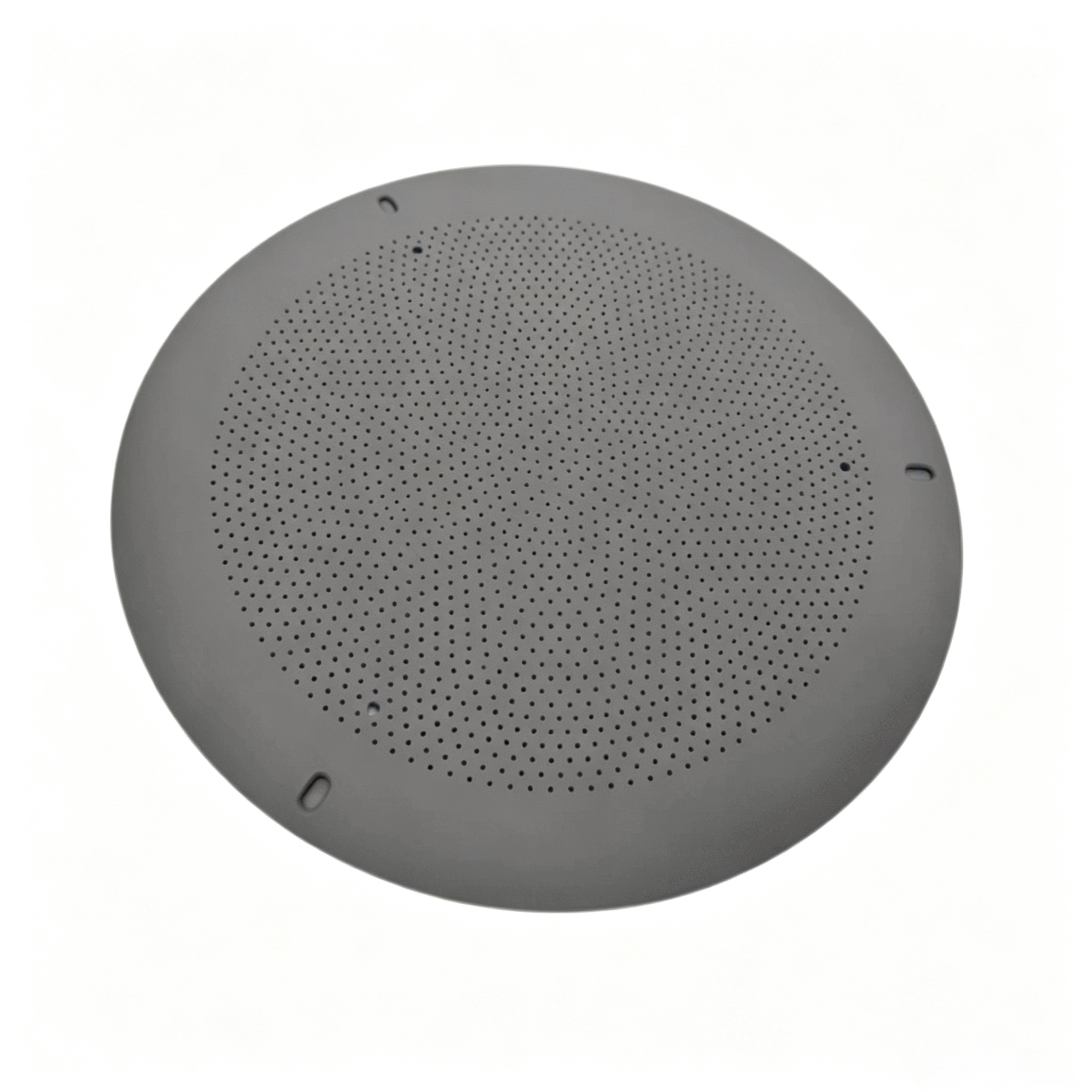

قرص مرشح المسام الصغيرة
▍ علم جينوم المواد: لماذا تختار الجرافيت المتوازن؟
أقراص Ningheda المسامية مصنوعة من كتل الجرافيت المتوازنة الضغط من ثلاث درجات MSS80/MSS85/MSS90، والتي تختلف عن الجرافيت المقولب العادي بالطرق التالية:
البنية المتناحية: يتم إجراء الضغط المتوازن (CIP) تحت ضغط موحد يبلغ 200 ميجاباسكال في جميع الاتجاهات، مما يؤدي إلى عدم وجود عيوب في التوجيه داخل المادة وانخفاض بنسبة 60% في تقطيع الحواف أثناء الحفر
مصفوفة ذات حبيبات متناهية الصغر: بمتوسط حجم جسيم يبلغ 25 ميكرومتر، يضمن ذلك جدوى المعالجة الدقيقة لأقطار المسام التي تتراوح من 0.5 مم إلى 10 مم، مع دقة موضع المسام تبلغ ± 0.05 مم
درجة نقاء عالية ومحتوى رماد منخفض: محتوى الكربون الثابت ≥99.9%؛ يمكن تنقية محتوى الرماد إلى 30 جزء في المليون، مما يزيل التلوث السطحي لقطع العمل الناتج عن تطاير الشوائب أثناء التلبيد
سواء تم استخدامه كموزع للغاز في بيئات ذات درجة حرارة عالية أو كختم ميكانيكي للتشحيم الخالي من الزيت، فإن هذا القرص المسامي يوفر خصائص فيزيائية مستقرة وعمر خدمة طويل بشكل استثنائي. نحن نقدم مجموعة متنوعة من المواصفات، بما في ذلك MSS80 وMSS85، ويمكننا توفير التنقية العميقة والتصنيع الدقيق وفقًا لمتطلبات العملاء.

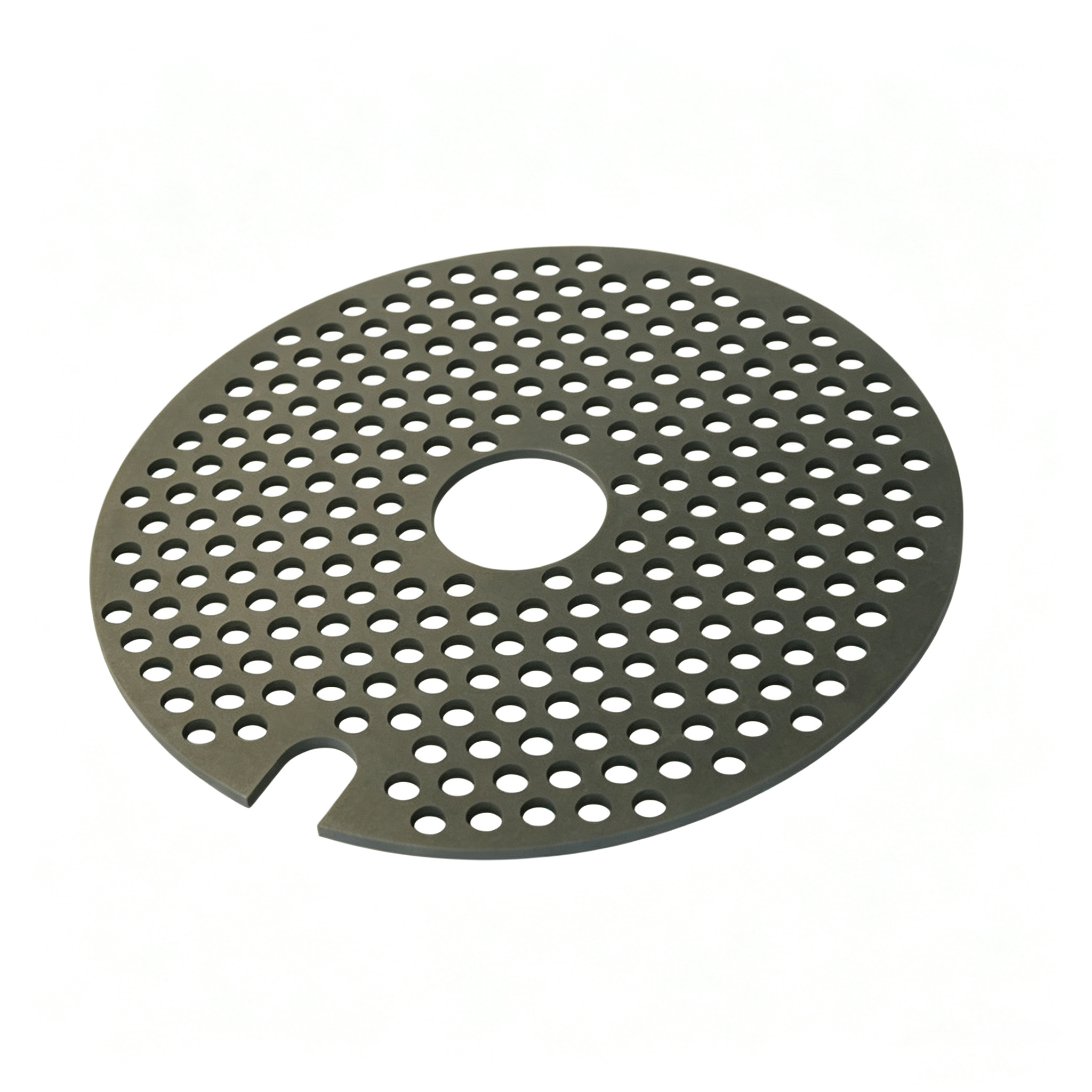

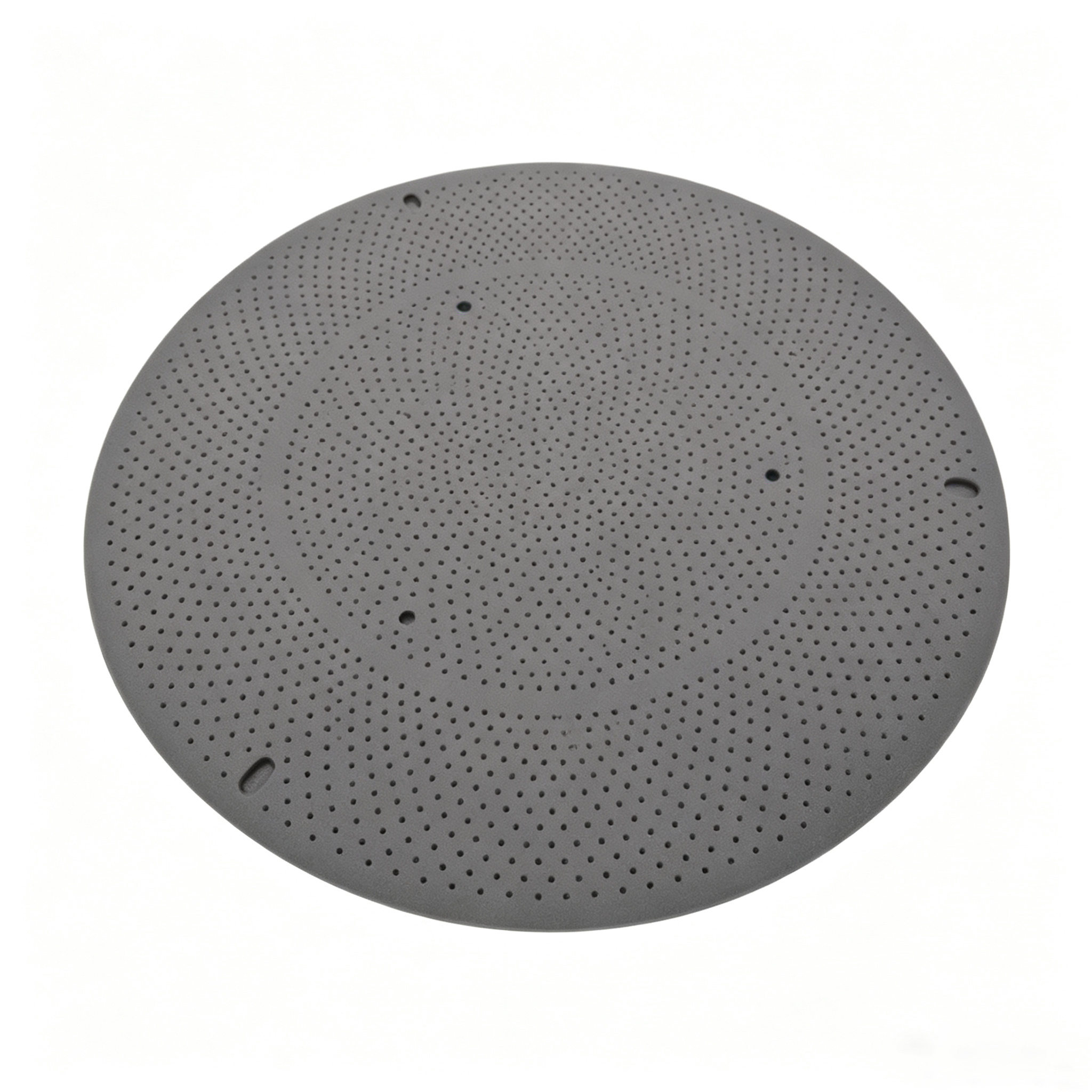

قرص تحديد المواقع محفور
لوحة مسامية فائقة الدقة

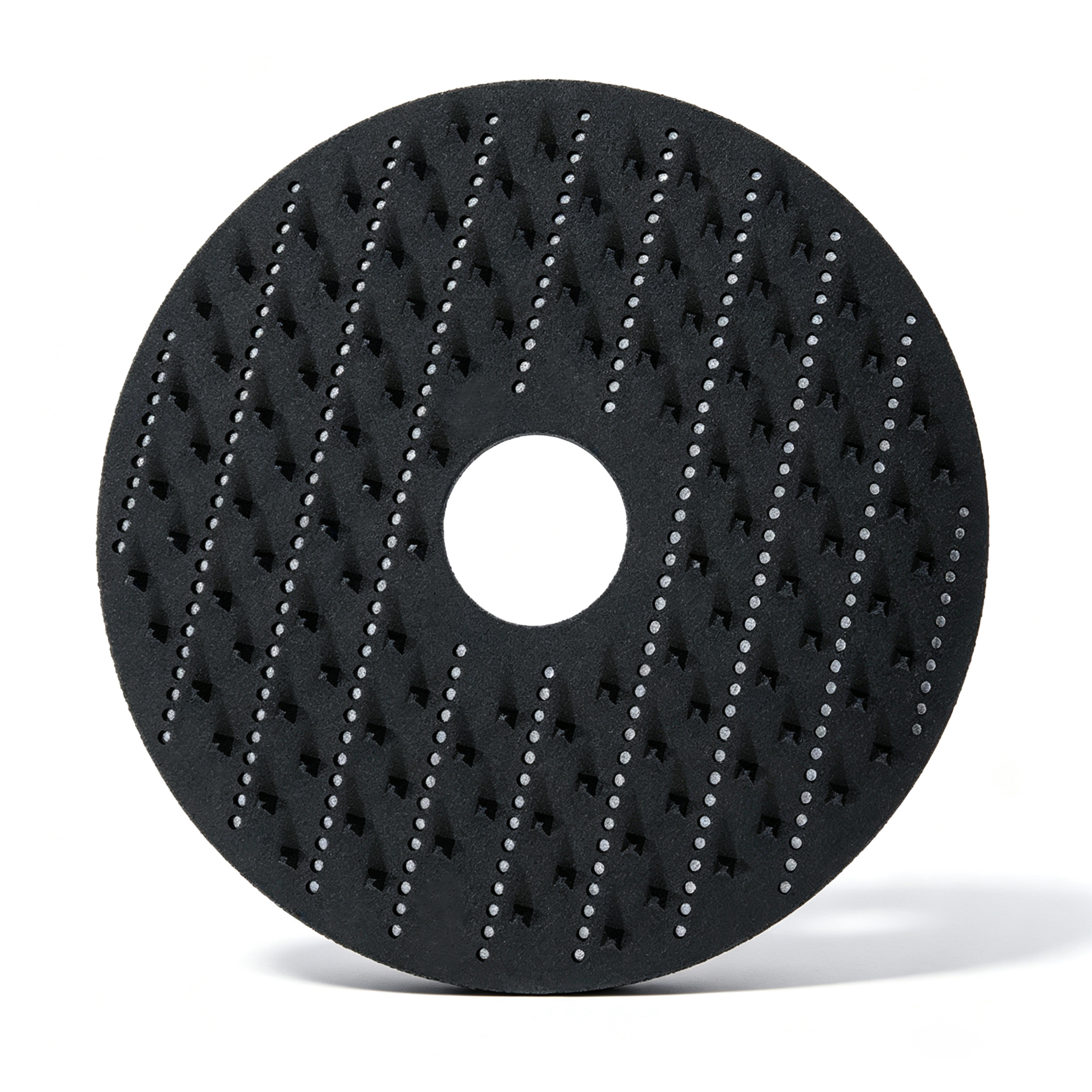

قرص مخصص بنمط النجمة
▍ مزايا المنتج
أبعاد المقارنة | أقراص نينغيدا المسامية | أقراص الجرافيت القياسية في السوق |
درجة الركيزة | جرافيت ناعم الحبيبات مضغوط متساوي الضغط (MSS80–90) | جرافيت مصبوب ذو حبيبات متوسطة إلى خشنة |
دقة موضع الثقب | ±0.05 مم (التصنيع باستخدام الحاسب الآلي ذو 5 محاور) | ±0.3 مم (مكبس الحفر القياسي) |
جودة جدار التجويف | لا توجد حواف متكسرة أو شقوق صغيرة، Ra ≥ 3.2 ميكرومتر | تقطيع الحواف المشتركة ونتوءات عند فتحات الثقب |
نطاق نسبة المنطقة المفتوحة | 15-35% (قابل للتخصيص) | ثابت عند حوالي 20%؛ لا يمكن تعديلها |
محاذاة الطبقات البينية | نظام تحديد المواقع ثنائي الشق + الفتحة المركزية | لا تحديد المواقع. تتم المحاذاة يدويًا |
خدمة الحياة | 6-12 شهرًا (في ظل ظروف التشغيل العادية) | يحدث تساقط المسحوق وتشوهه خلال 2-4 أشهر |
التحكم في محتوى الرماد | التركيز القياسي: 500 جزء في المليون؛ يمكن تنقيته إلى 30 جزء في المليون | عادة ≥1000 جزء في المليون |
استجابة مخصصة | النماذج الأولية لمدة 7 أيام، والتسليم بالجملة خلال 15 يومًا | 30 يوما أو أكثر |

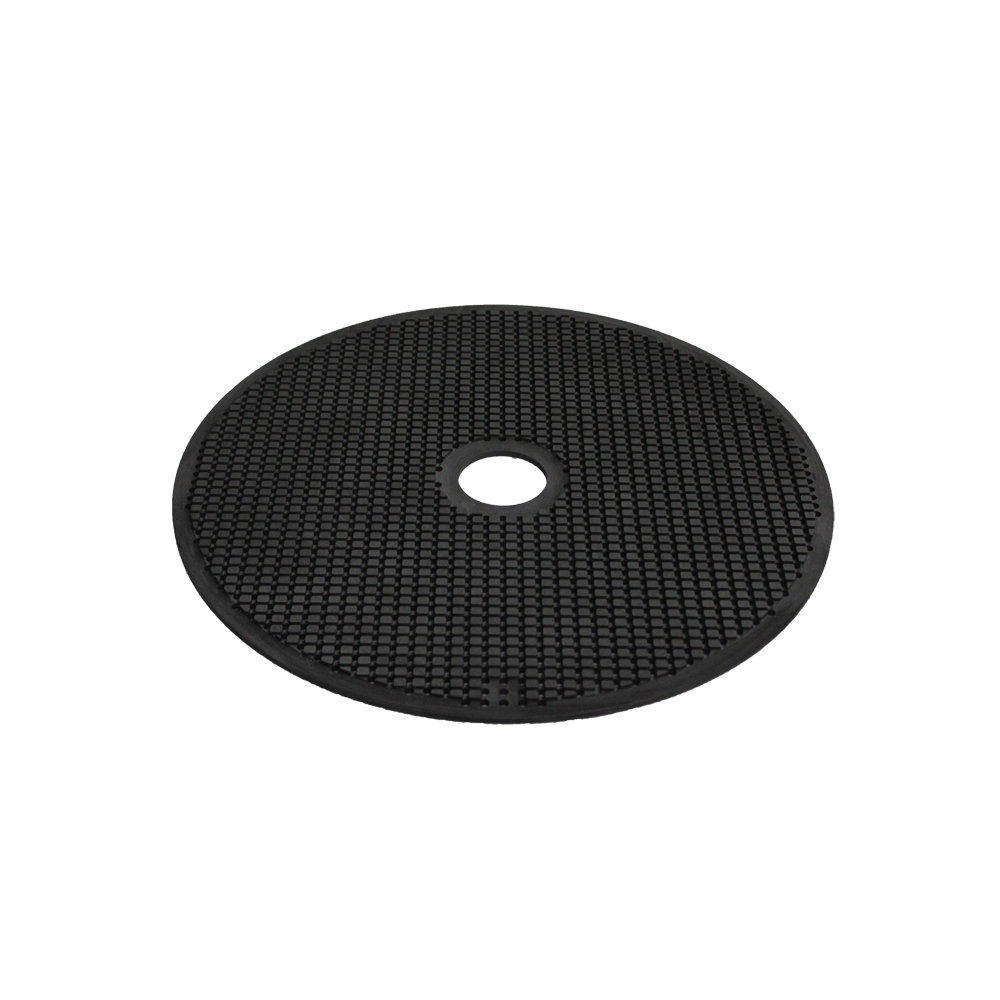

قرص جرافيت شبكي منسوج

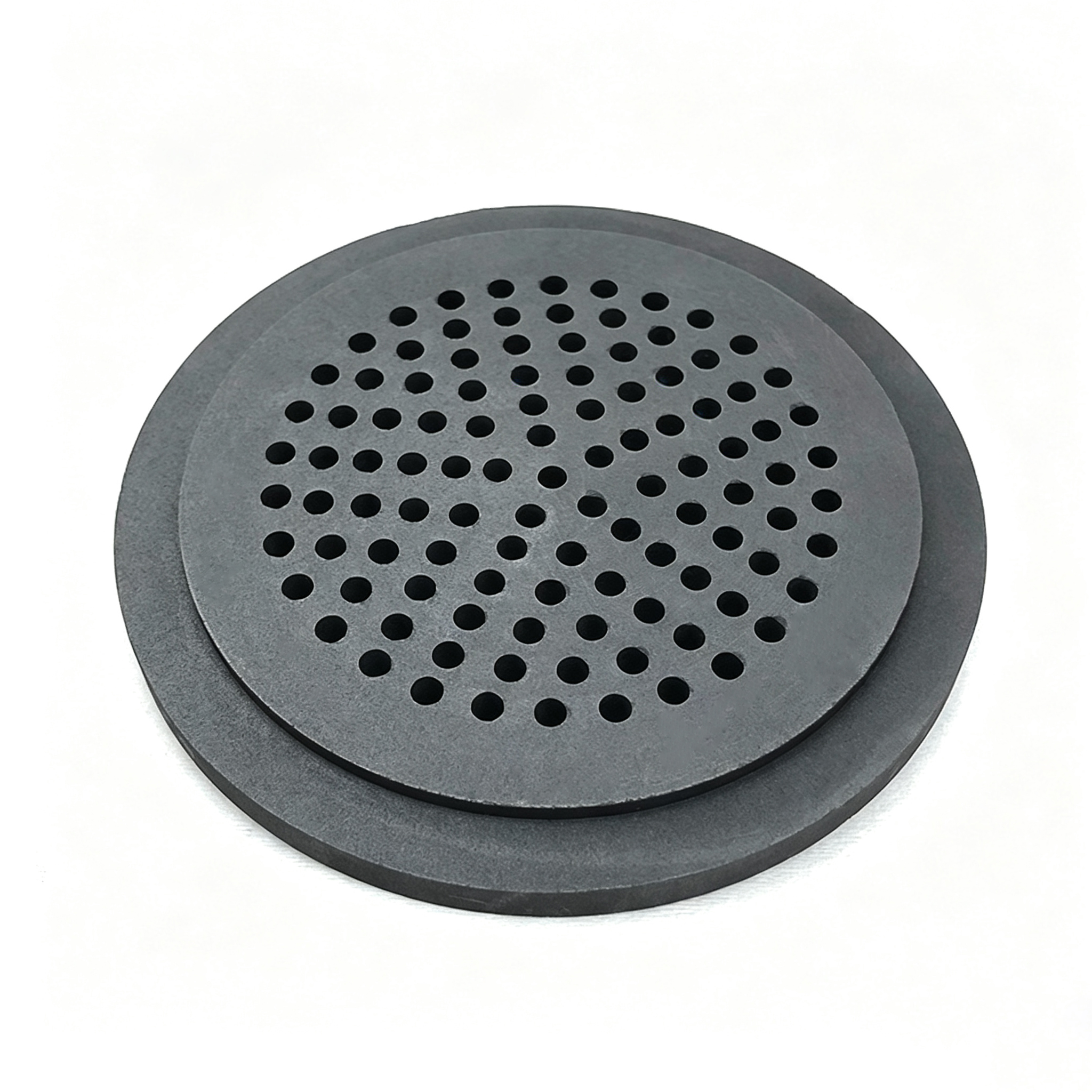

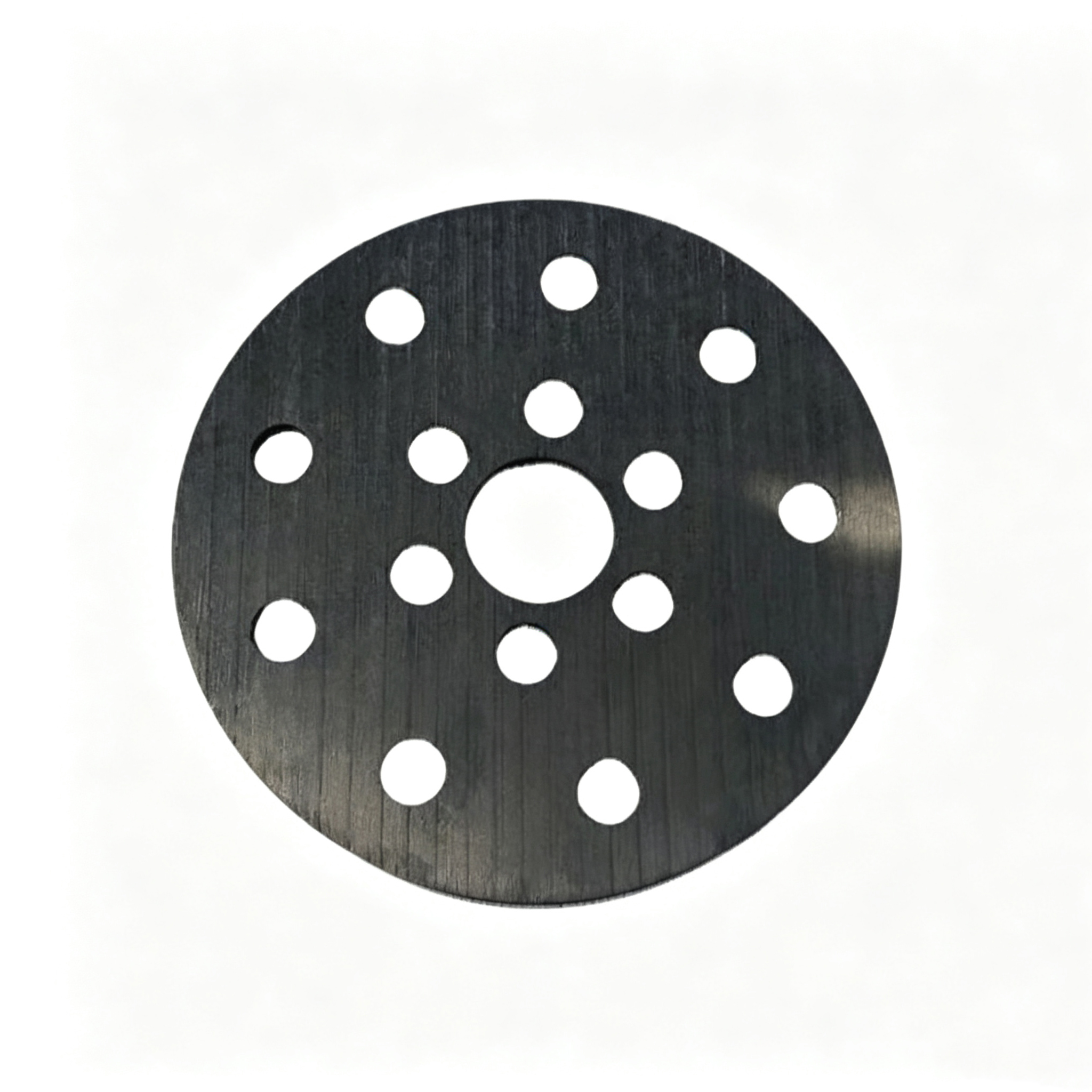

صينية التلبيد ذات الفتحات المتناثرة

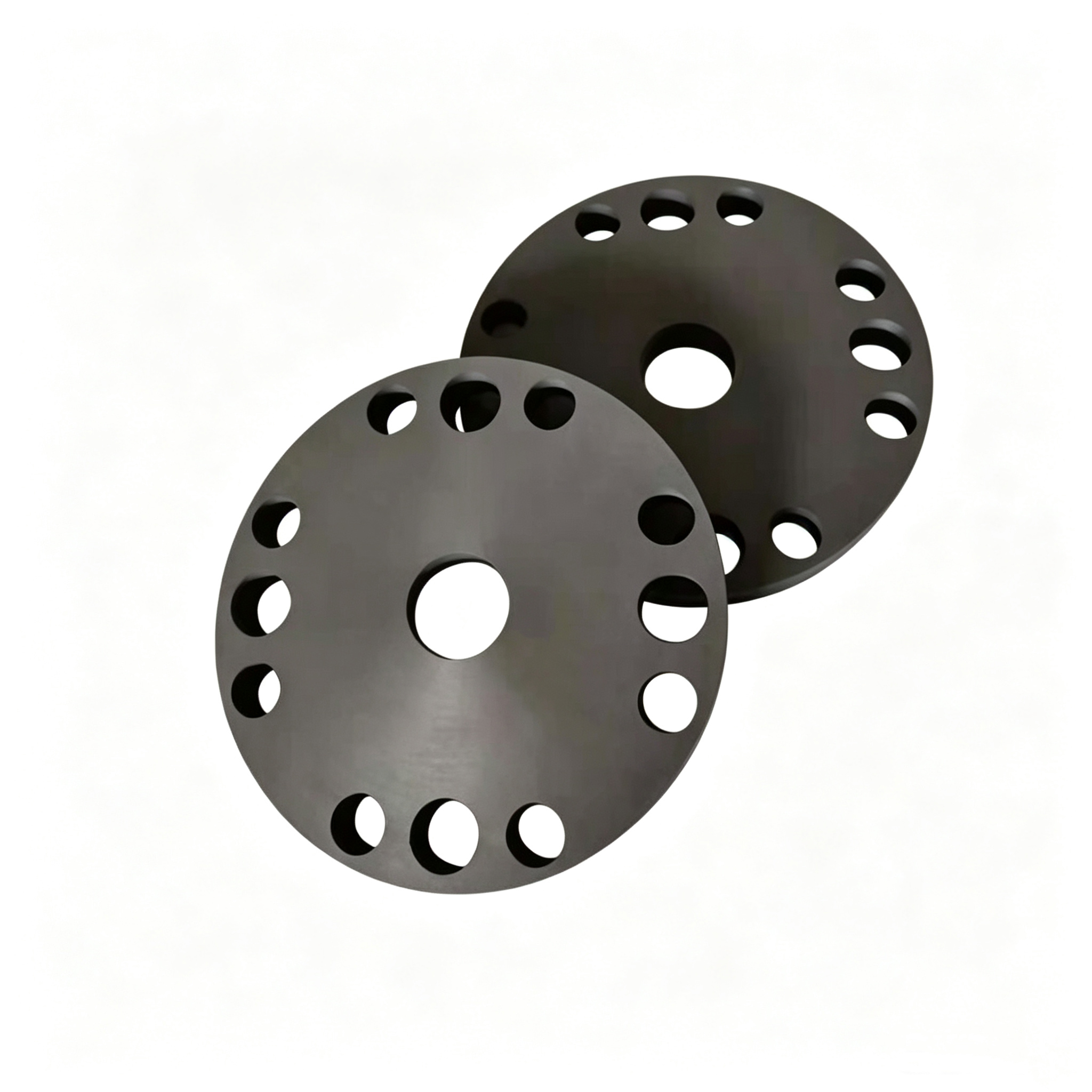

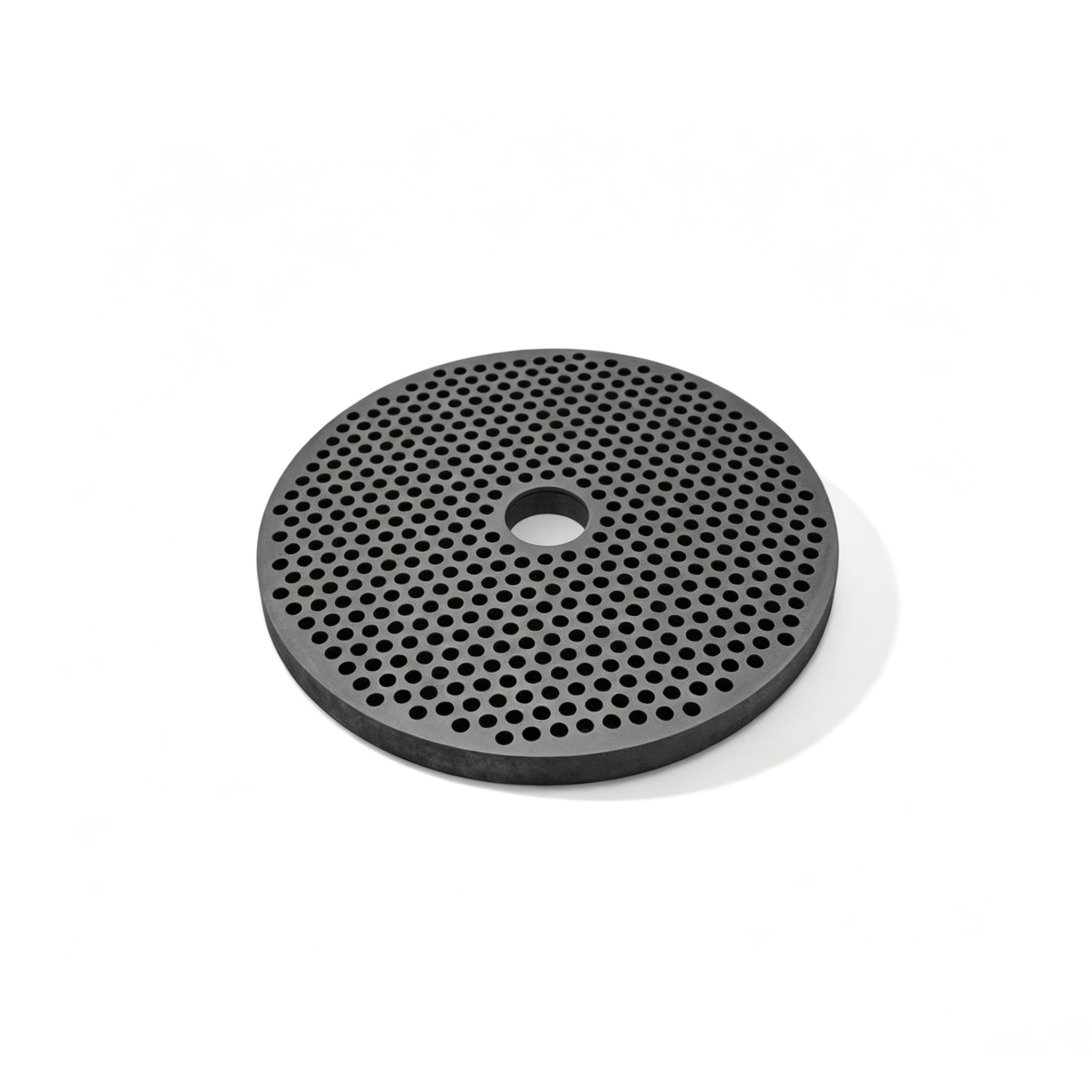

قرص سميك شديد التحمل
▍ مميزات المنتج (المواصفات الفنية)
الخصائص الفيزيائية للمادة الأساسية
مواصفات الأداء | MSS80 | MSS85 | MSS90 |
حجم الحبوب (≥μm) | 25 | 25 | 25 |
الكثافة الظاهرية (≥ جم/سم³) | 1.82 | 1.85 | 1.90 |
قوة الضغط (≥MPA) | 70 | 80 | 90 |
قوة الانثناء (≥ MPa) | 35 | 38 | 42 |
المسامية (≤ ٪) | 17 | 14 | 11 |
المقاومة (≥μΩ·m) | 12 | 11 | 10 |
محتوى الرماد (٪٪) | 0.06 | 0.05 | 0.03 |
صلابة الشاطئ | 50 | 55 | 60 |
ملحوظة: يمكن تقليل محتوى الرماد إلى 30 جزء في المليون بناءً على طلب العميل؛ البيانات المذكورة أعلاه هي قيم قياسية، وليست قيمًا مضمونة. تخضع القيم الفعلية لتقرير اختبار المصنع.

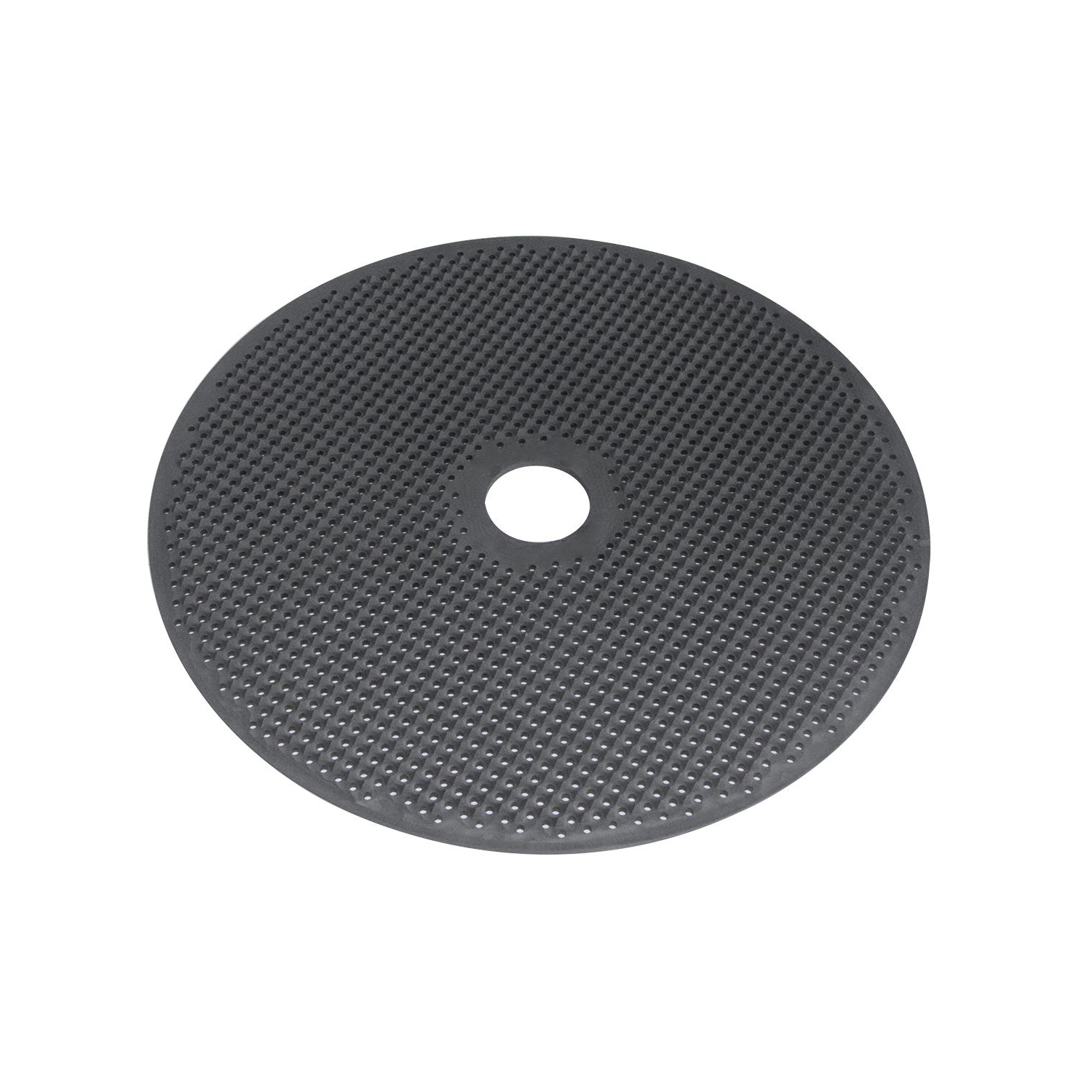

قرص محفور بدقة

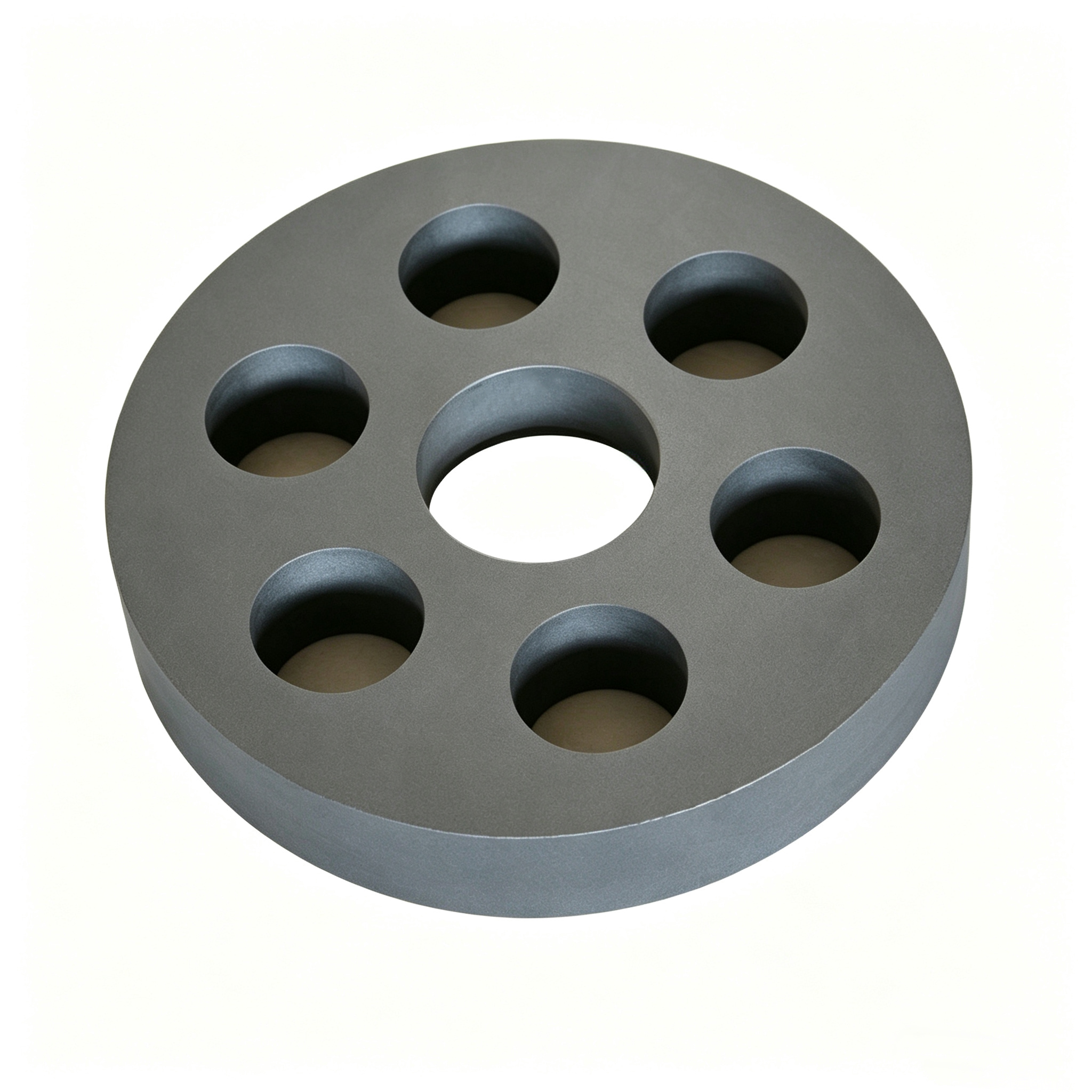

لوحة ثقيلة بستة فتحات

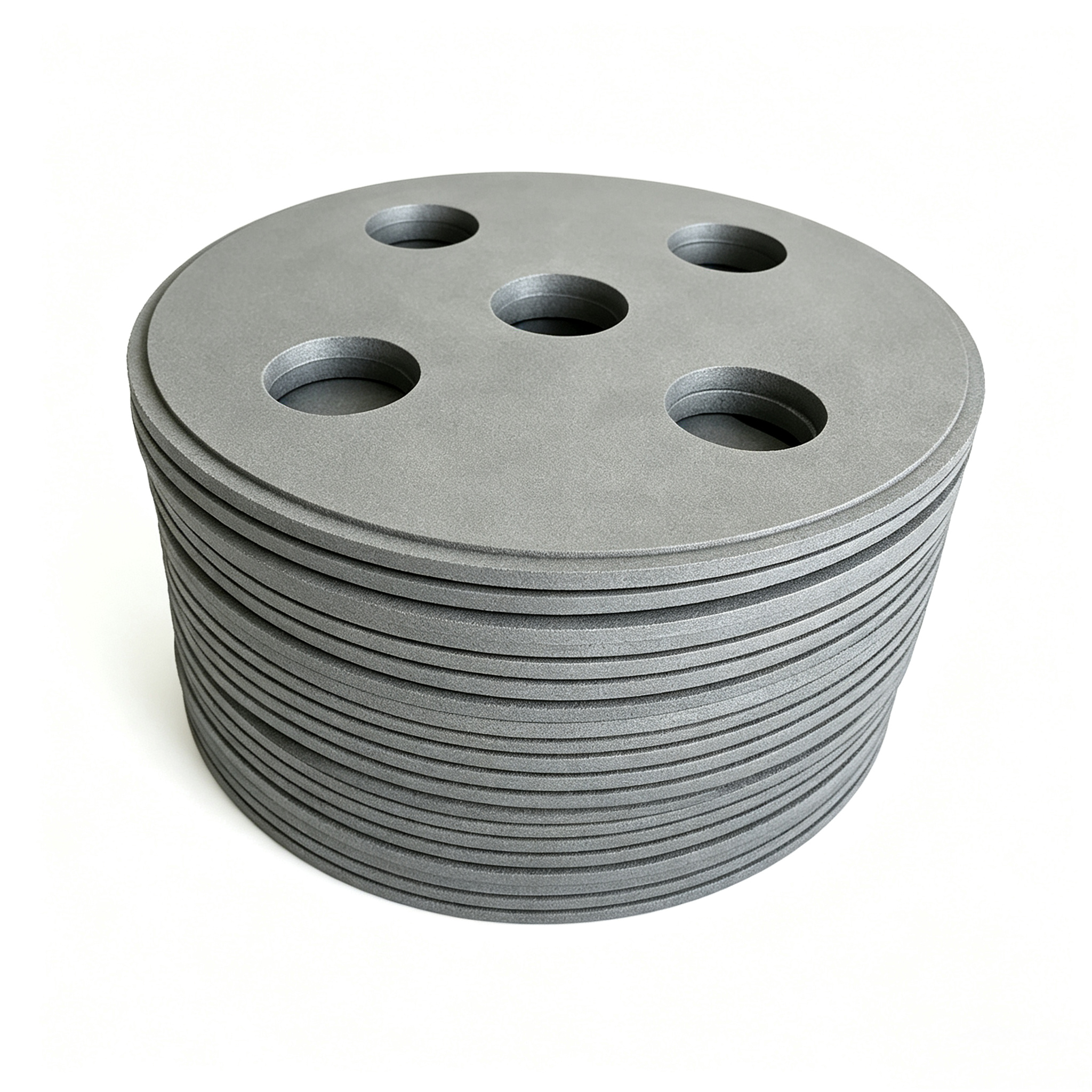

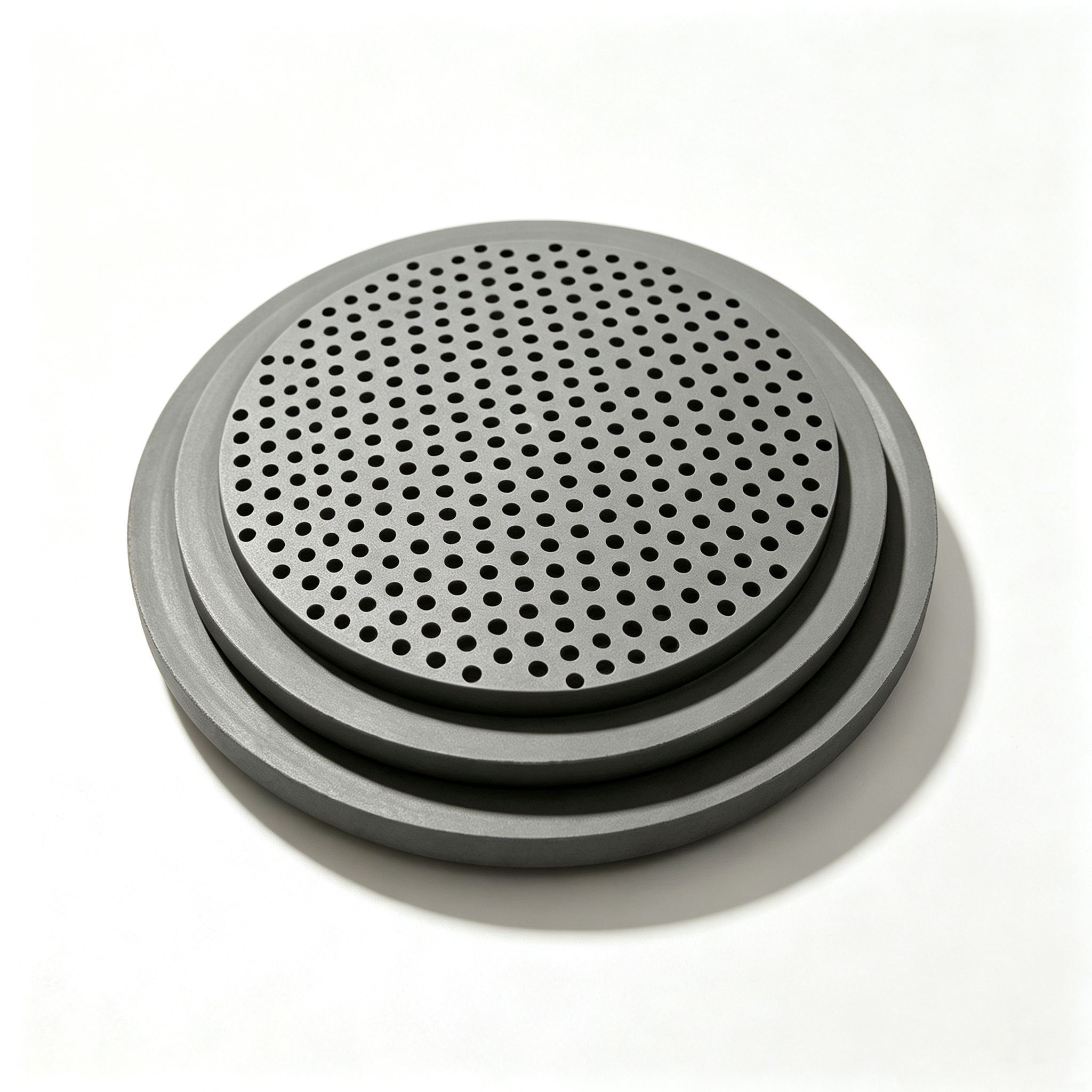

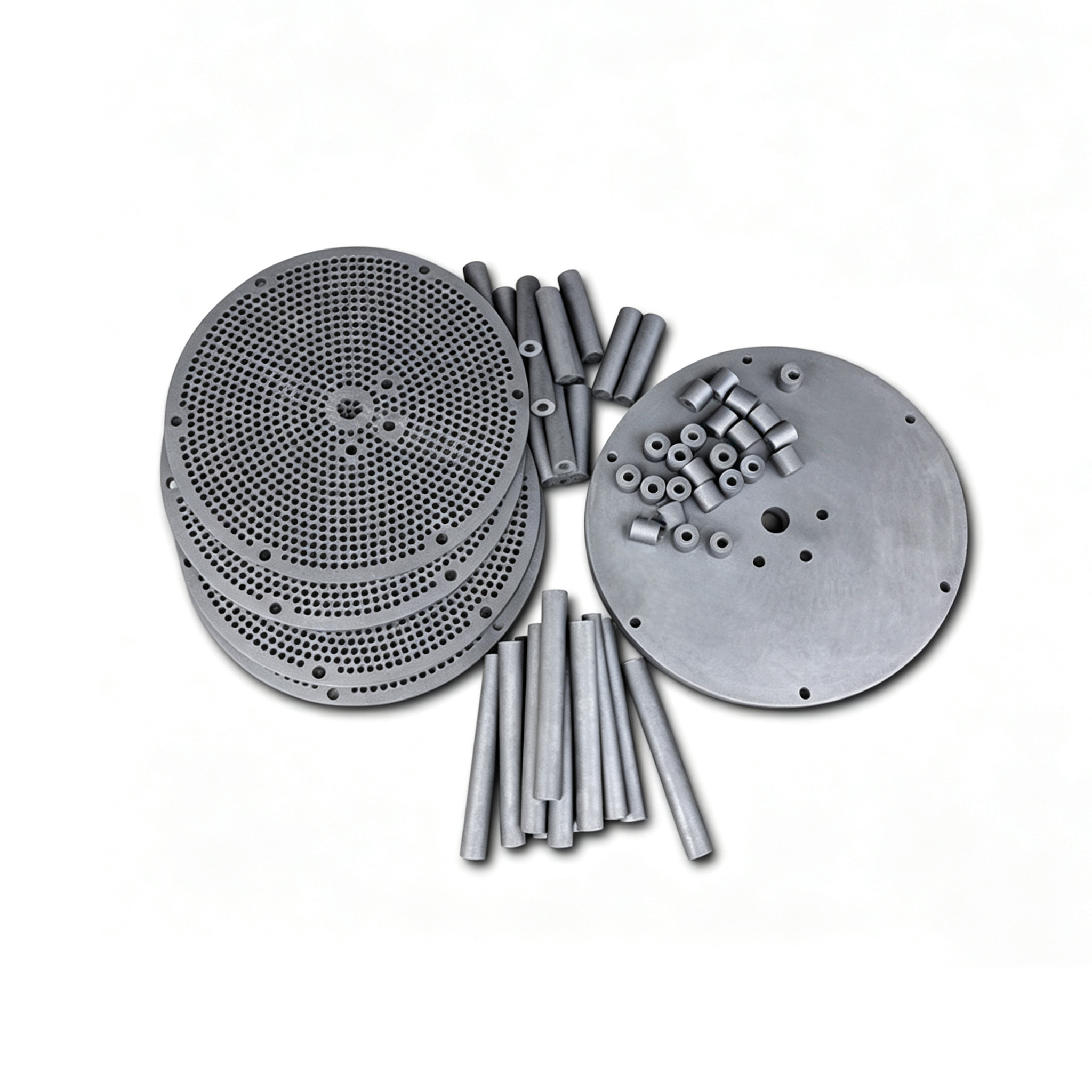

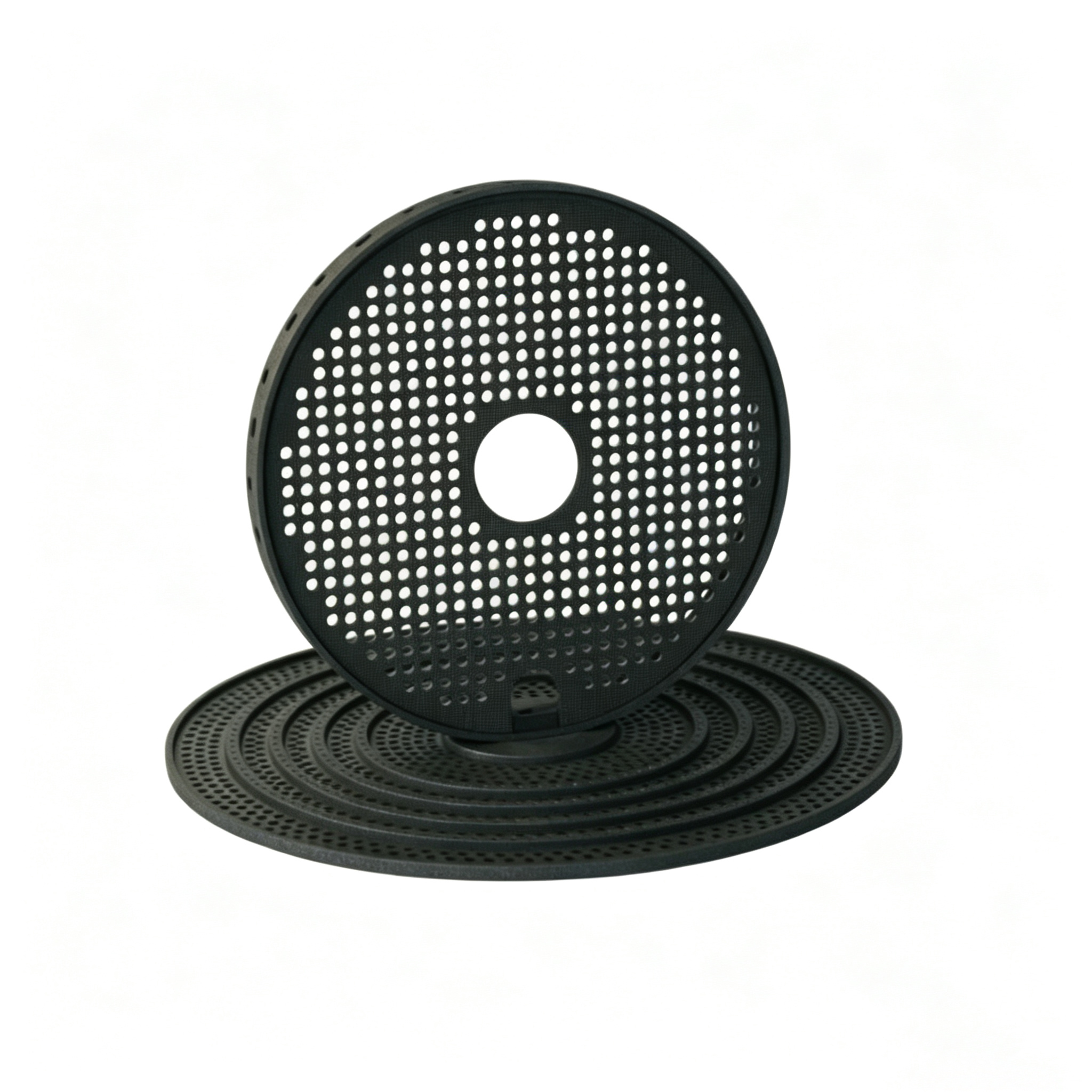

مكدس متداخل متعدد الأحجام
▍ مجموعة من مواصفات التصنيع المخصصة
مشروع | نطاق المعيار | نطاق التوسع |
القطر الخارجي (مم) | Φ100 – Φ600 | Φ50 – Φ800 |
سمك (مم) | 10-80 | 5-120 |
حجم المسام (مم) | 0.5-10 | 0.3-20 |
يموت الملف الشخصي | فتحات مستديرة، فتحات سداسية، فتحات مربعة | ثقوب على شكل نجمة، ثقوب بيضاوية، ثقوب غير منتظمة الشكل |
نسبة المساحة المفتوحة (%) | 15-35 | 10-45 |
ترتيب الفتحة | مثلث متساوي الأضلاع، مربع، دوائر متحدة المركز | المصفوفات الشعاعية والدوامة والمخصصة |
المعالجة السطحية | تحول، طحن، تلميع | طلاء SiC، تشريب الراتنج، معالجة مقاومة الأكسدة |
▍ حالات الاستخدام

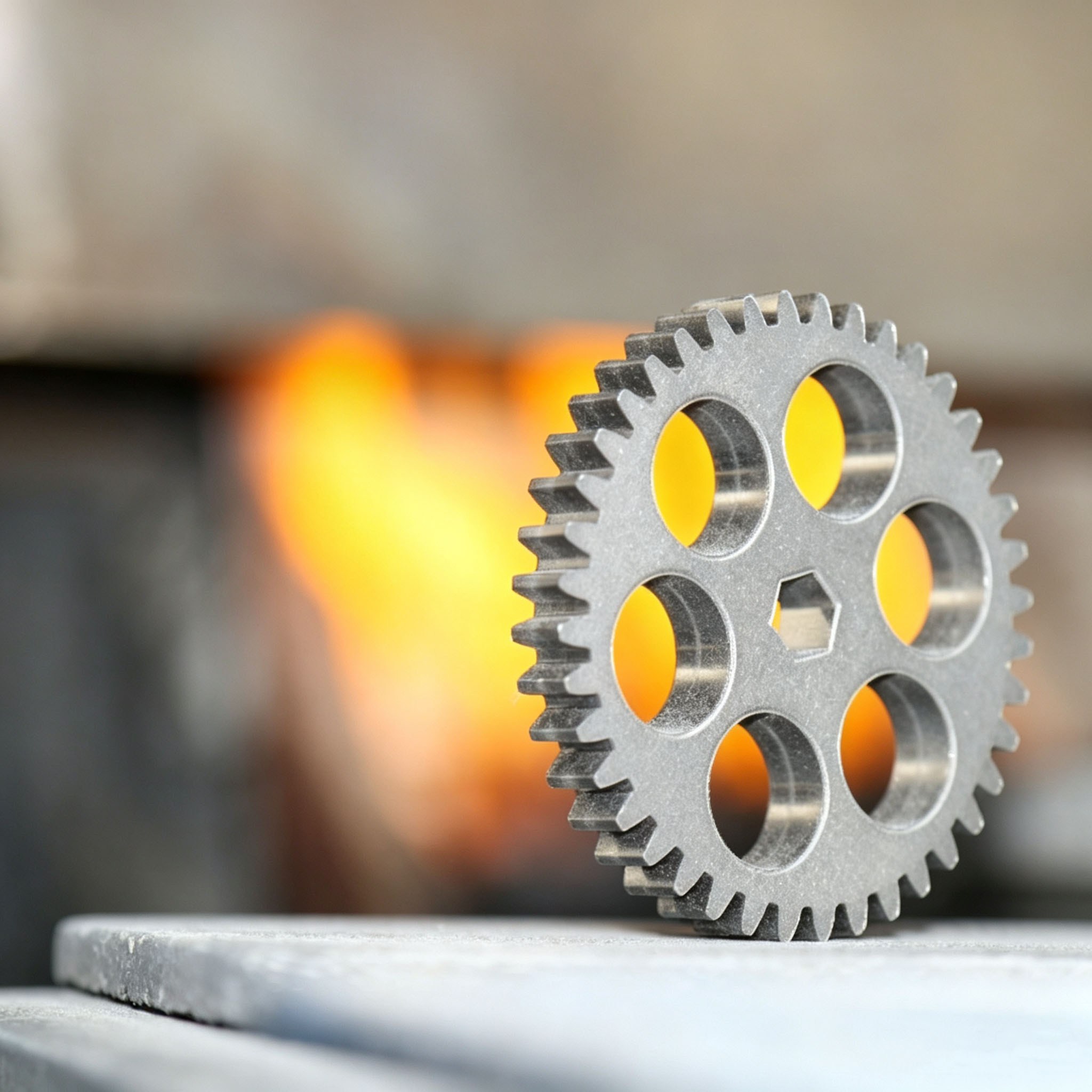

تطبيق تلبيد كربيد

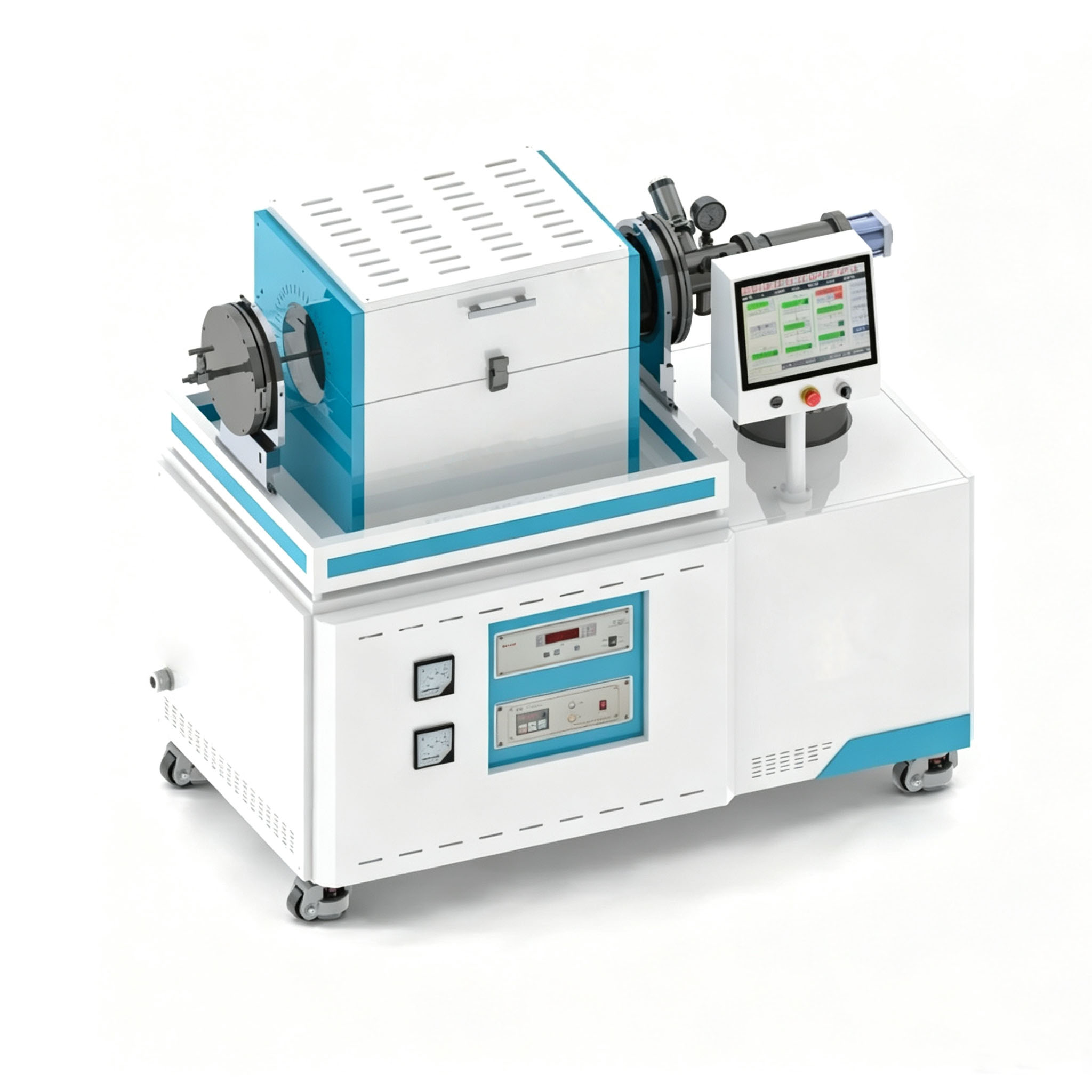

فرن اللحام بالفراغ

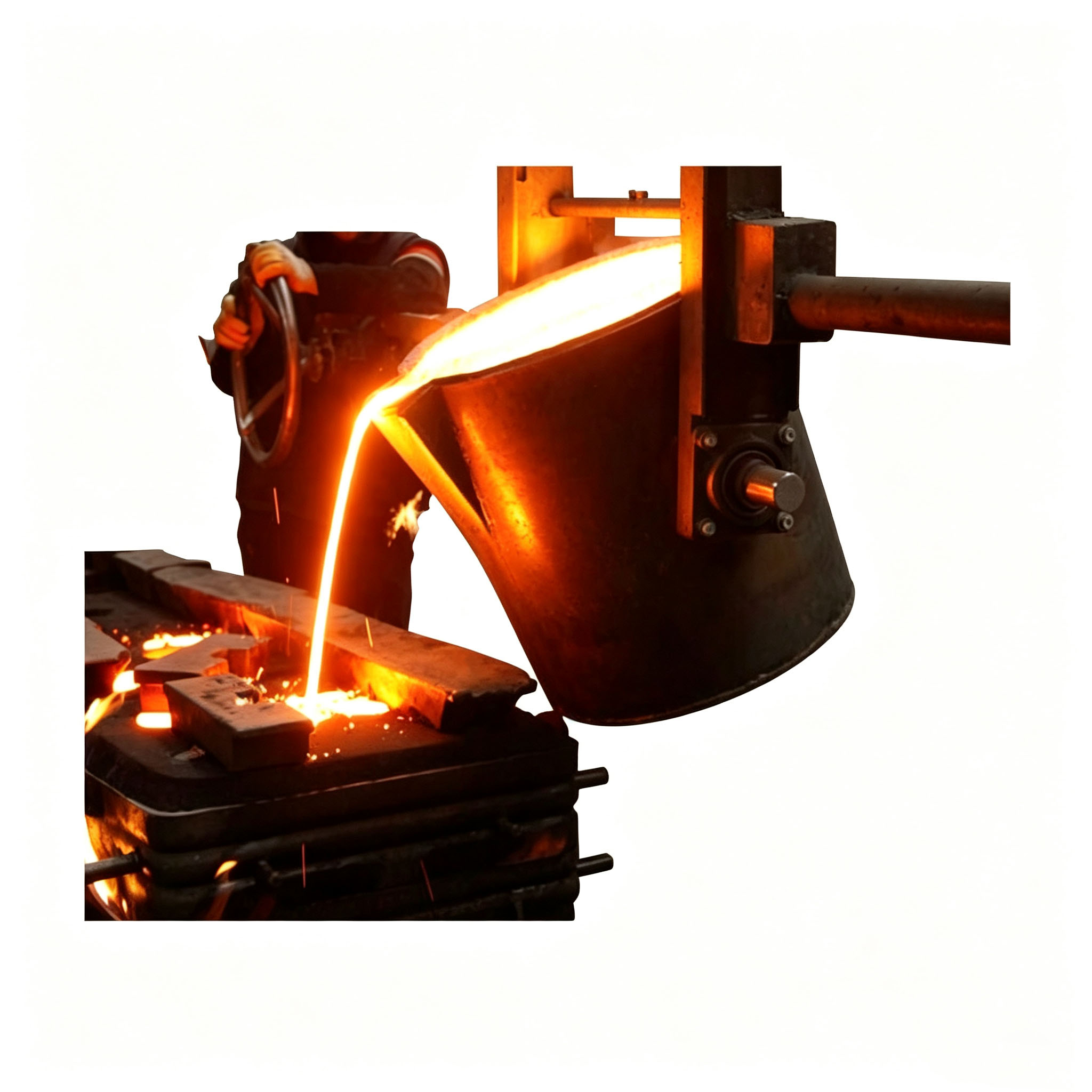

ترشيح المعادن المنصهرة
الصناعة 1: تلبيد مساحيق الكربيد الأسمنتي
المزايا الأساسية: اختراق موحد للجو، وتحديد موضع ودعم دقيق، وصواني من قطعة واحدة قادرة على حمل طبقات متعددة من قطع العمل (مفصولة بدبابيس تحديد موضع الجرافيت)، ومقاومة التشوه الحراري، والتلوث المنخفض، والنقاء العالي
الصناعة 2: اللحام بالفراغ/المعالجة الحرارية
المزايا الأساسية: تنقية بدرجة حرارة عالية عند 1800 درجة مئوية، وإزالة شاملة للشوائب المتطايرة، وبنية مسامية تعزز الحمل الحراري الموحد داخل حجرة التفريغ، ومقاومة الصدمات الحرارية وعمر الخدمة الطويل، وتناسب مخصص لنماذج أفران محددة
الصناعة الثالثة: الترشيح وإزالة الشوائب من المعادن المنصهرة
المزايا الأساسية: تشكل المسام الصغيرة بحجم 0.5-1 مم مسارات تدفق متعرجة؛ معدل الاحتفاظ بالخبث ≥95%؛ مقاومة الصدمات الحرارية سطح غير مبلل لسهولة التنظيف؛ لا يوجد تفاعل مع المعادن المنصهرة مثل الألومنيوم والنحاس والمغنيسيوم. معدل تدفق مرتفع مع مقاومة منخفضة
▍ تعليمات شحن المنتج
① الشحن المحلي: يتم تغليف أقراص الجرافيت النهائية بغلاف فقاعي مقاوم للرطوبة، وتتكون العبوة الخارجية من صندوق من الخشب الصلب المقوى لمنع التلف أو الحواف المتكسرة أثناء النقل. يتم شحن العناصر ذات الحجم القياسي الموجودة في المخزون خلال 3 إلى 7 أيام، في حين أن المنتجات المخصصة لها مهلة إنتاج تتراوح من 7 إلى 15 يوم عمل. نحن نعطي الأولوية لخطوط الشحن المخصصة للخدمات اللوجستية.
② التصدير الدولي: يتم تعبئة طلبات التصدير في صناديق خشبية صلبة مدخنة أو صناديق تصدير من الخشب الرقائقي، مصحوبة بقائمة التعبئة، والفاتورة التجارية، وتقرير اختبار مواد المصنع؛ يمكننا التنسيق مع العملاء لترتيب الشحن البحري أو الشحن الجوي أو الشحن الدولي السريع؛ بالنسبة للعملاء في الاتحاد الأوروبي وجنوب شرق آسيا وروسيا، فإننا نضمن التخليص الجمركي السلس مع الوثائق الكاملة.
▍ الأسئلة الشائعة
● س 1: ما هو الفرق بين أقراص الجرافيت المسامية وألواح الجرافيت القياسية؟
A1: عادةً ما تكون صفائح الجرافيت القياسية كثيفة وتستخدم بشكل أساسي للتوصيل الكهربائي أو العزل الحراري. من ناحية أخرى، تتمتع أقراصنا المسامية بمسامية يمكن التحكم فيها بنسبة 11%-17%، مما يمنحها القدرة على التنفس والاحتفاظ بالزيت، مما يجعلها مثالية للتطبيقات المتخصصة مثل الترشيح، أو توزيع الغاز، أو محامل التشحيم الذاتي.
● س2: كيف يمكنني الاختيار بين أقراص الجرافيت MSS80 وMSS85؟
ج2: إذا كنت تعمل مع عينات معملية، أو تلبيد مساحيق المعادن بشكل روتيني، أو لديك ميزانية محدودة، فإن MSS80 هو الخيار المفضل؛ بالنسبة لإنتاج الكربيد الأسمنتي بكميات كبيرة، أو التطبيقات التي تحتوي على أقراص مكدسة متعددة، أو المواقف التي تتطلب عمر خدمة طويل، نوصي باستخدام MSS85 (الإصدار بكثافة كبيرة تبلغ 1.90 جم/سم مكعب)؛ تؤدي الكثافة الأعلى إلى قوة ضغط وانثناء أفضل، ومسامية أقل، وعمر خدمة أطول في البيئات ذات درجات الحرارة العالية.
● س3: ما هو الحد الأقصى للقطر المتاح لأقراص الجرافيت المسامية؟
A3: الحد الأقصى للحجم القياسي هو Φ600 مم؛ تتوفر أحجام مخصصة تصل إلى Φ800 مم. بالنسبة للأقطار التي تتجاوز Φ600 مم، نوصي بهيكل متصل بالقطاع، حيث يتم ربط 2-4 كتل على شكل قطاع لتكوين دائرة كاملة. لا يحل هذا النهج تحديات التشكيل المرتبطة بقضبان الجرافيت ذات القطر الكبير فحسب، بل يسهل أيضًا النقل والتركيب في الموقع. يتم التحكم في الفجوة الموجودة في المفاصل في حدود 0.2 مم، مما يضمن عدم التأثير على تجانس التلبيد.
● س 4: هل يمكنك نسخ قرص جرافيت بناءً على عينة من القرص المستخدم الموجود لدي؟
ج4: نعم. يمكنك إرسال القرص المستخدم إلى مصنعنا، حيث سيقوم موظفونا بقياس قطر الثقب، وتباعد الثقب، وسمك القرص، وأبعاد الثقب المركزي بدقة؛ سنقوم بعد ذلك بإنتاج نسخة طبق الأصل بنسبة 1:1. بالإضافة إلى ذلك، يمكن لمهندسينا تحسين تخطيط الثقب لمعالجة عيوب التلبيد في منتجك الحالي.
● س5: هل النسبة المئوية للمساحة المفتوحة الأعلى هي الأفضل دائمًا؟ كيف أختار النسبة المئوية المناسبة للمساحة المفتوحة؟
ج5: ليس بالضرورة. يجب تحديد النسبة المئوية للمساحة المفتوحة بناءً على مجموعة من درجة حرارة التلبيد، ومعدل تدفق الغلاف الجوي الوقائي، وكثافة تحميل قطعة العمل:
تلبيد بدرجة حرارة منخفضة (≥1200 درجة مئوية) + جو عالي التدفق: يمكن اختيار نسبة منطقة مفتوحة عالية تتراوح بين 25-35% لتعزيز نقل الحرارة بالحمل الحراري
تلبيد بدرجة حرارة عالية (≥1500 درجة مئوية) + قطع عمل ذات وزن ذاتي كبير: يوصى بنسبة مساحة مفتوحة منخفضة تبلغ 15-22% لضمان القوة الهيكلية للصينية
ترشيح المعدن المنصهر: 15-20% يكفي؛ نسبة أعلى سوف تقلل من كفاءة الاحتفاظ بالخبث
يمكن لمهندسي Ningheda تقديم خدمات محاكاة وحساب نسبة المساحة المفتوحة بناءً على معلمات الفرن ومتطلبات العملية.
● س 6: ما هو العمر الافتراضي النموذجي لصينية الجرافيت؟ كيف يمكن تمديدها؟
ج6: في ظل ظروف التشغيل العادية (جو الهيدروجين، ≥1500 درجة مئوية، بدون تأثير ميكانيكي)، تتمتع صواني Ningheda القياسية بعمر خدمة يتراوح من 6 إلى 12 شهرًا. التدابير الرئيسية لإطالة عمر الخدمة:
التحكم في معدل التسخين: ≥5 درجة مئوية/دقيقة لمنع انتشار الشقوق الصغيرة الناتجة عن الصدمة الحرارية
إدارة نقاء الغلاف الجوي: نقطة ندى الهيدروجين ≥ -40 درجة مئوية لتقليل الأكسدة الناتجة عن بخار الماء
قم بتدوير الدرج بانتظام: قم بتدويره بمقدار 180 درجة كل 20 دورة فرن لضمان التآكل المتساوي
الطلاءات الاختيارية المضادة للأكسدة: طلاء SiC أو التشريب بالراتنج يمكن أن يطيل عمر الخدمة بنسبة 30-50%
إذا كنت تبحث عن أقراص الجرافيت المسامية من سلسلة MSS المناسبة لأفران التلبيد الفراغي أو أفران الحث، فيرجى إرسال رسوماتك إلينا، ودرجة حرارة التشغيل داخل الفرن، وظروف تخطيط قطع العمل. سيوصي فريقنا الفني بدرجة الجرافيت الأكثر ملاءمة وتصميم ثقب القرص بناءً على ظروف الإنتاج الخاصة بك، وسيزودك بعرض تفصيلي خلال 24 ساعة.
● س 7: كعميل لأول مرة، هل يمكنك تقديم عينات مجانية للاختبار؟
ج7: نعم. تقدم Ningheda سياسة عينة مجانية للعملاء لأول مرة
(تقتصر على المواصفات القياسية التي تبلغ Φ200 مم أو أصغر، قطعة واحدة):
يغطي العميل تكاليف الشحن الدولي (التحصيل عند التسليم)
العينات تأتي مع تقرير اختبار كامل
إذا تم اجتياز الاختبار وتقديم الطلب، فسيتم خصم تكلفة العينة من دفعة الدفعة الأولى
يتم فرض رسوم على عينات المواصفات المخصصة بالتكلفة (المادة + رسوم المعالجة)، والتي سيتم استردادها بالكامل بعد تقديم الطلب
