قضبان دعم الجرافيت المتوازنة النقاء عالية | أعمدة دعم الجرافيت الحاملة لدرجات الحرارة العالية للأفران أحادية البلورة | مصنوع بطريقة مخصصة

▍ وصف المنتج

ما هو قضيب دعم الجرافيت؟

قضيب دعم الجرافيت، المعروف أيضًا باسم قضيب دعم الجرافيت، أو قضيب دفع الجرافيت، أو عمود الجرافيت، هو مكون هيكلي على شكل قضيب مصنوع من الجرافيت عالي النقاء من خلال الضغط المتوازن والتصنيع الدقيق. إنها ليست مجرد 'مكون دعم' - في أنظمة المجال الحراري الصناعية الحديثة، تؤدي قضبان دعم الجرافيت وظائف مهمة متعددة، بما في ذلك دعم الحامل، وتحديد موضع المجال الحراري، وعزل الغلاف الجوي، والنقل الدقيق.

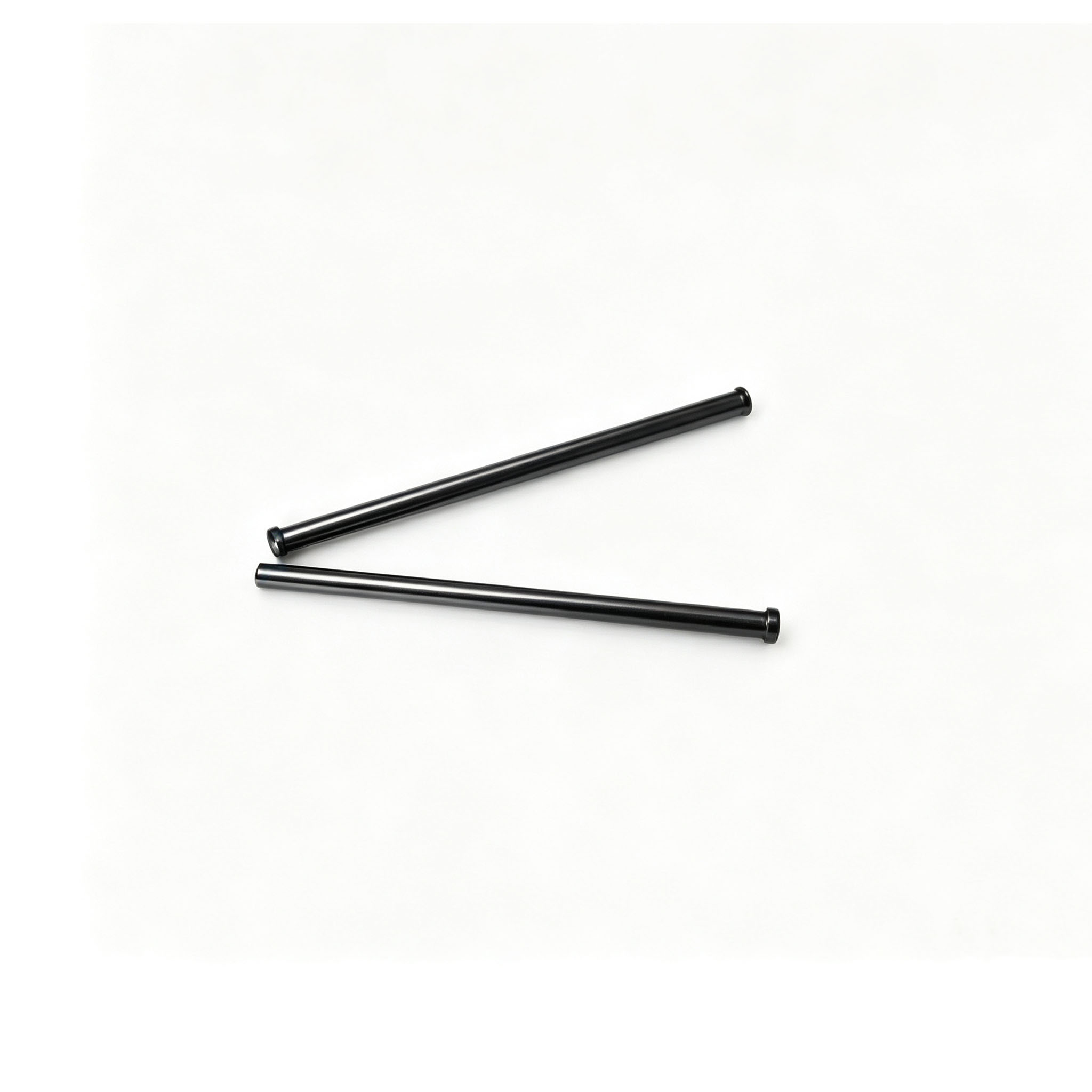

قضيب دعم رفيع من الجرافيت

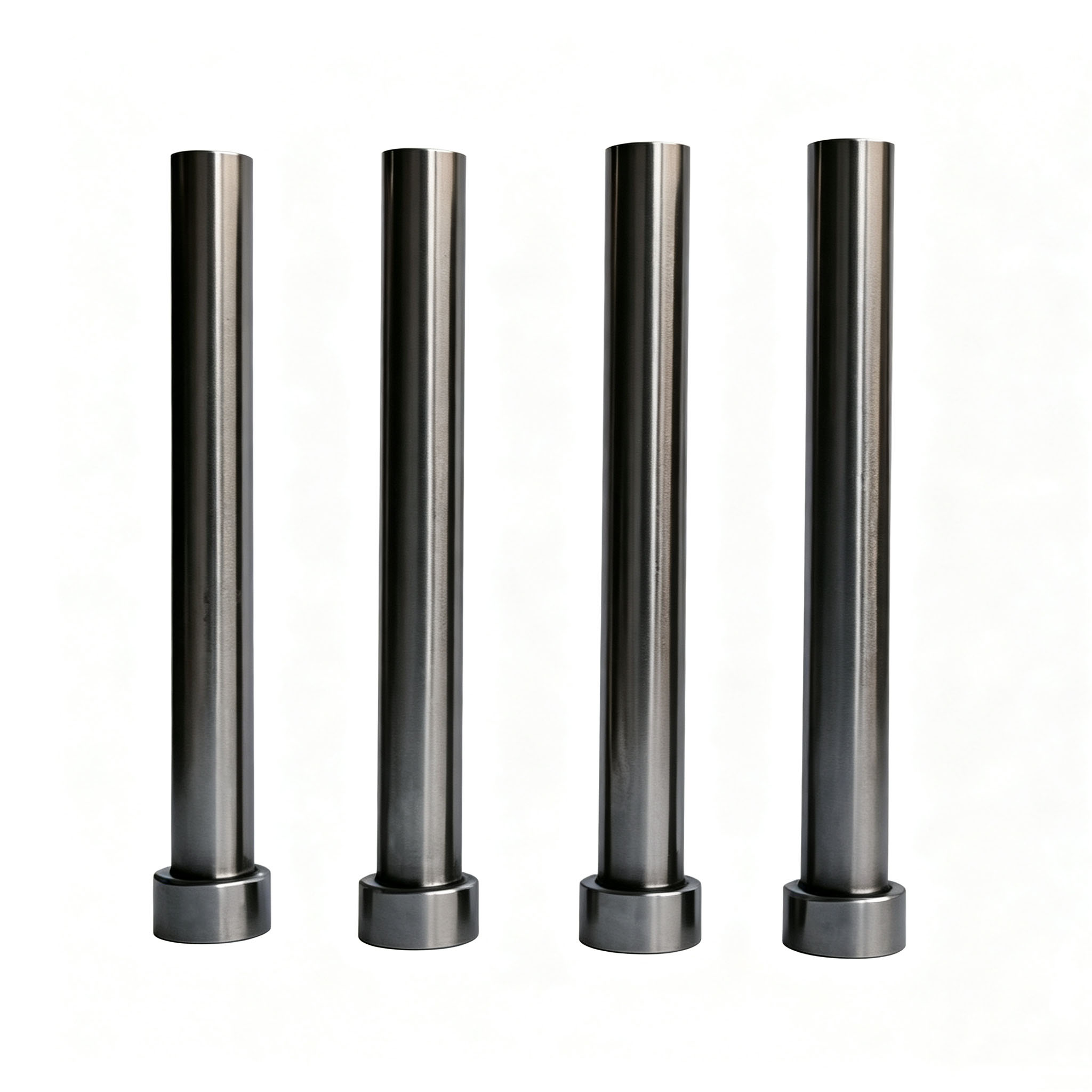

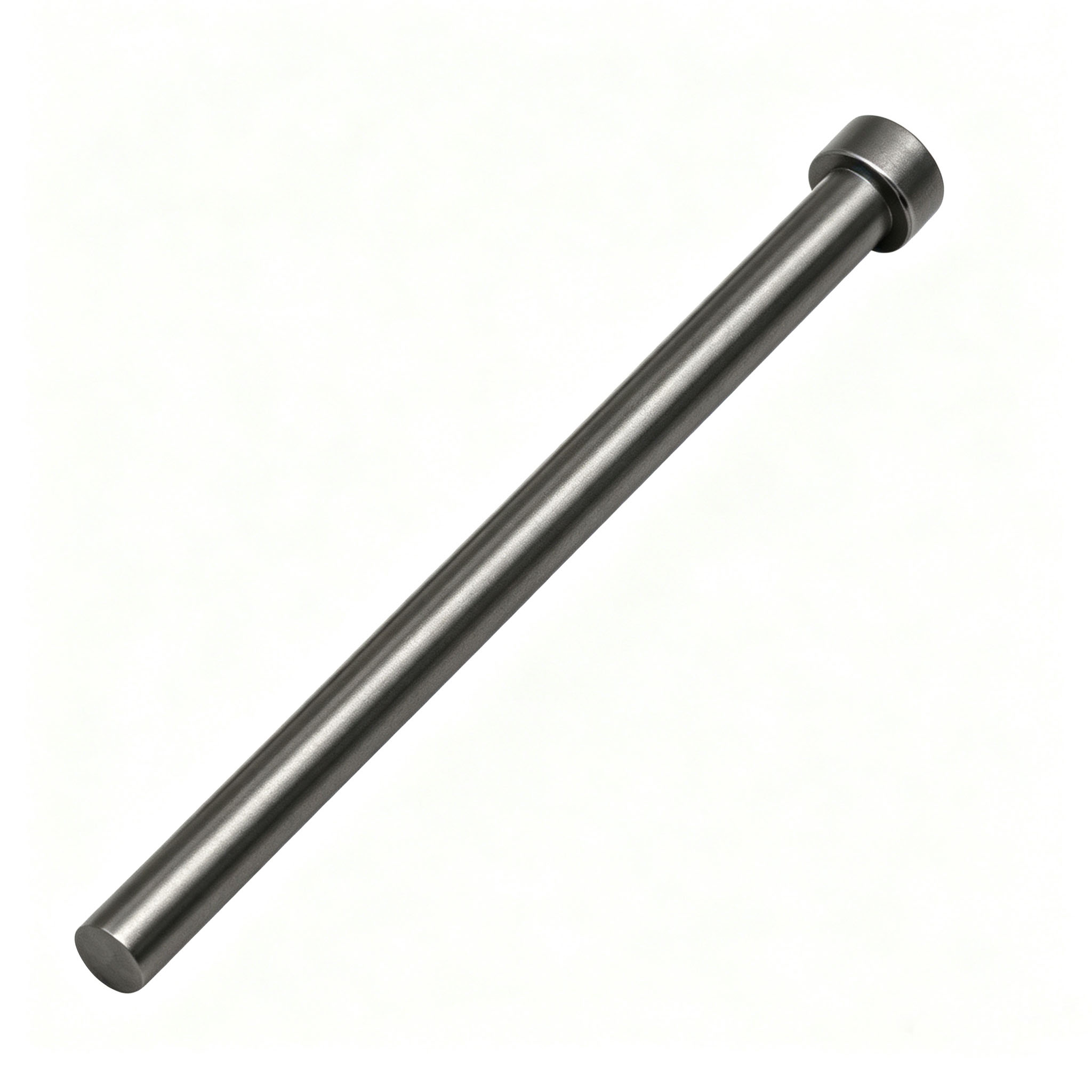

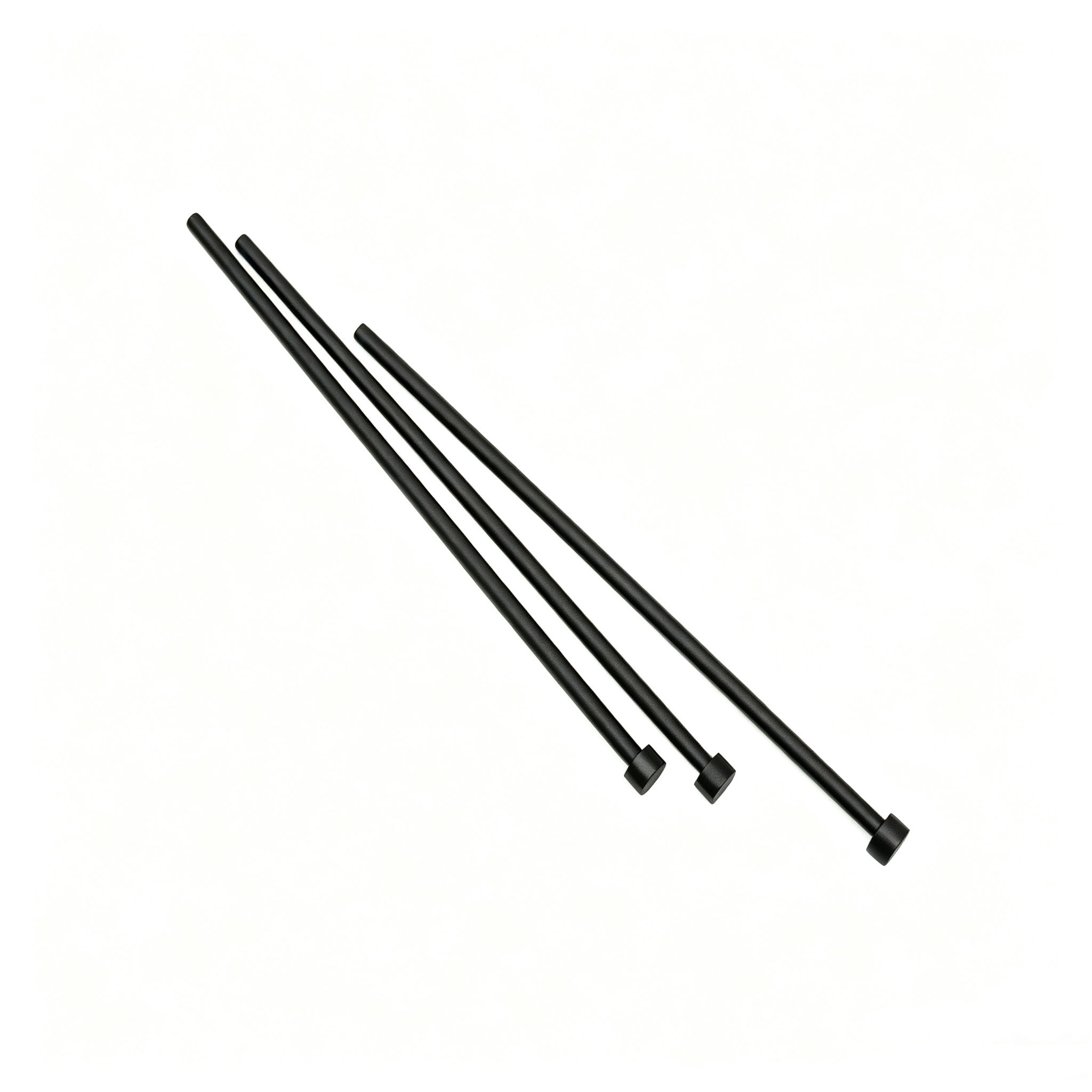

قضيب جرافيت قياسي متكامل الرأس

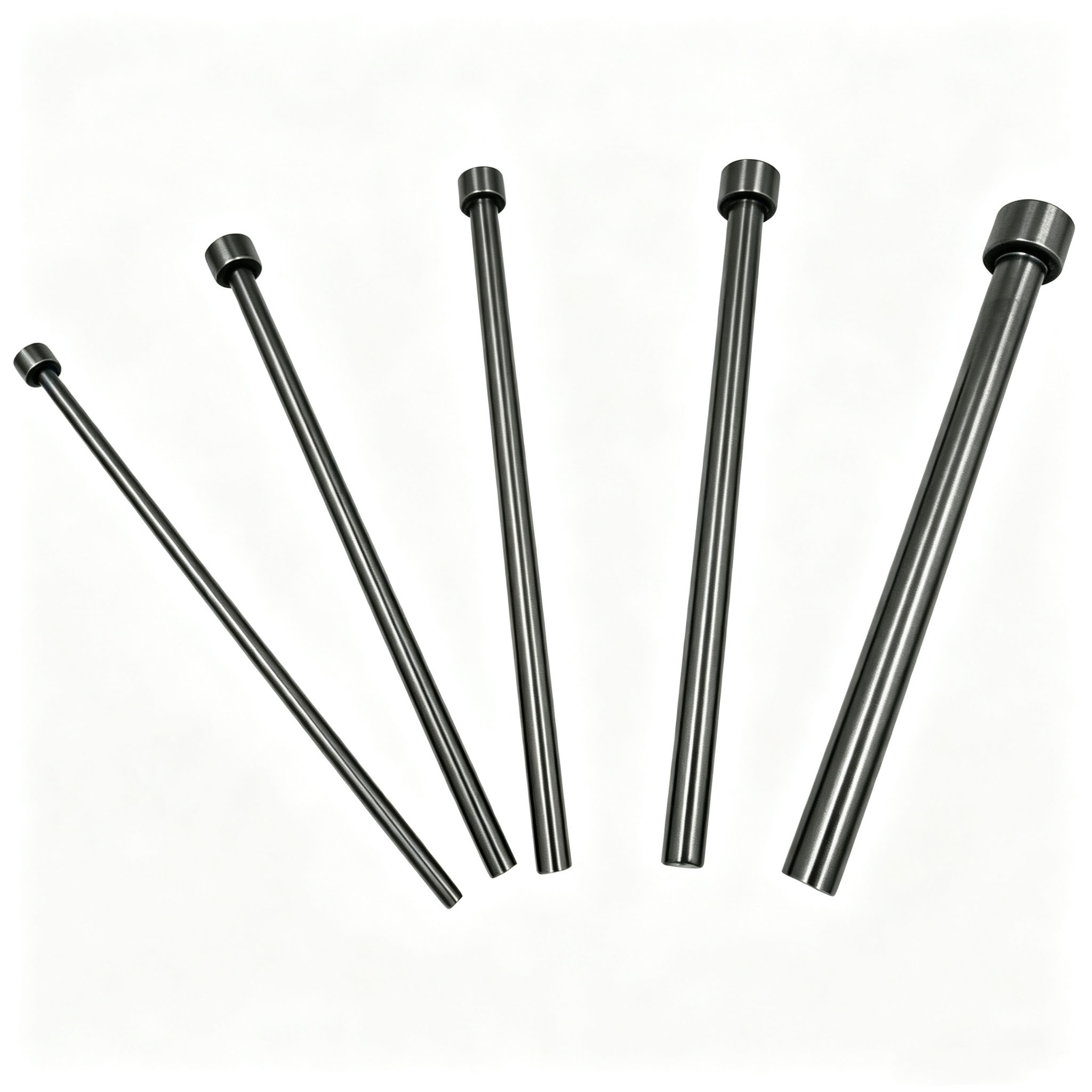

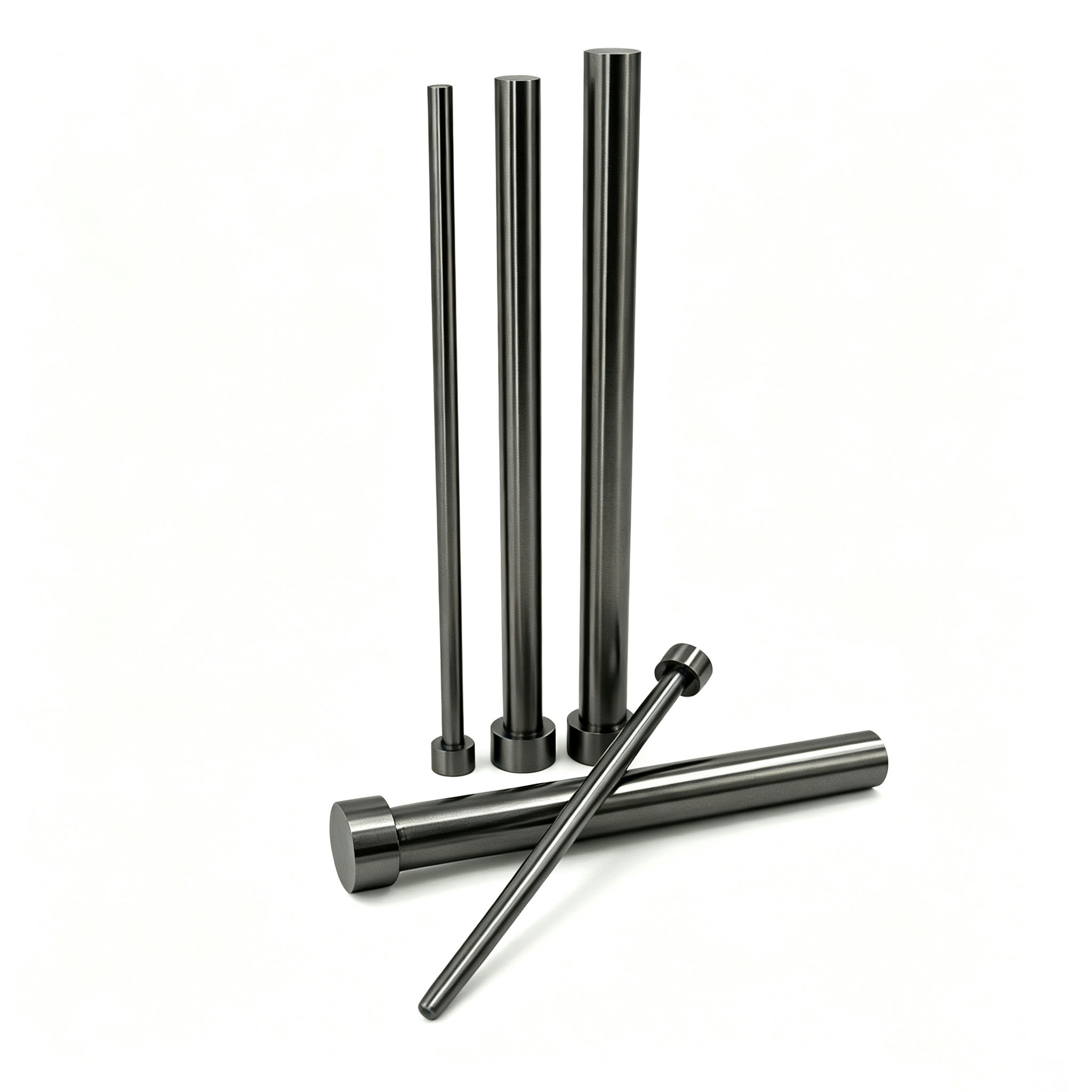

عمود حامل الجرافيت ذو الحجم المختلط

بالمقارنة مع مكونات الدعم المعدنية (قضبان الموليبدينوم، وقضبان التنغستن، والسبائك المقاومة للحرارة)، توفر قضبان دعم الجرافيت مزايا أداء مهمة للغاية في البيئات شديدة الحرارة:

البصيرة الأساسية: أثناء سحب السيليكون أحادي البلورية لأشباه الموصلات، إذا كان قضيب الدعم يحتوي على كميات ضئيلة من الشوائب المعدنية مثل الحديد أو النيكل أو النحاس (> 10 جزء في المليون)، فإن هذه الشوائب سوف تتطاير عند درجات حرارة أعلى من 2000 درجة مئوية وتترسب في السيليكون المنصهر، مما يتسبب بشكل مباشر في خلع البلورات وانخفاض عمر حامل الأقلية، مما يؤدي إلى إلغاء الدفعة الكاملة من مادة السيليكون. تخضع قضبان دعم الجرافيت عالية النقاء من Ningheda إلى معالجة تنقية بدرجة حرارة عالية، مع التحكم في محتوى الرماد إلى أقل من 50 جزء في المليون، مما يوفر بيئة دعم 'خالية من التلوث' لنمو البلورات.

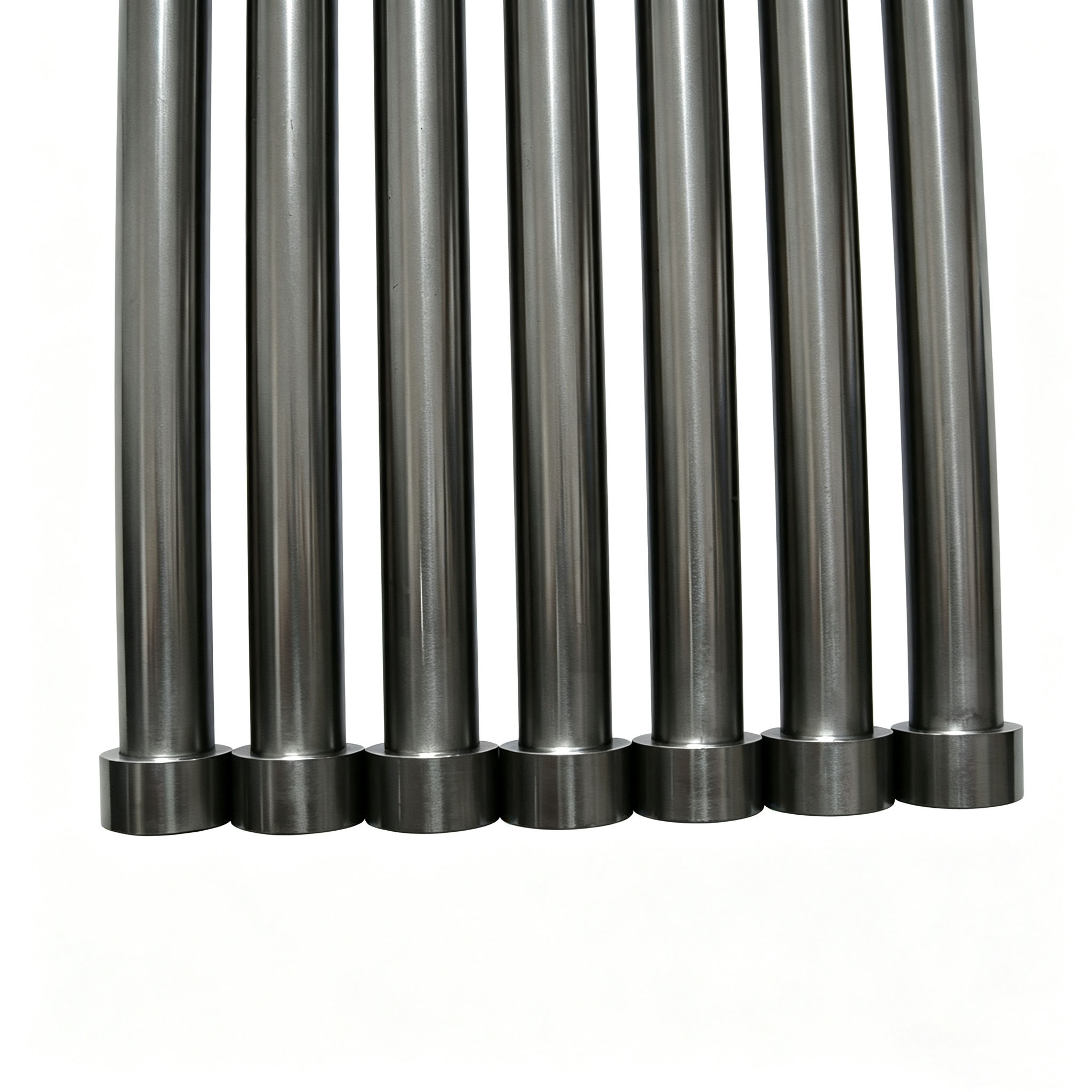

دفعة دعم قضيب الجرافيت المصقول

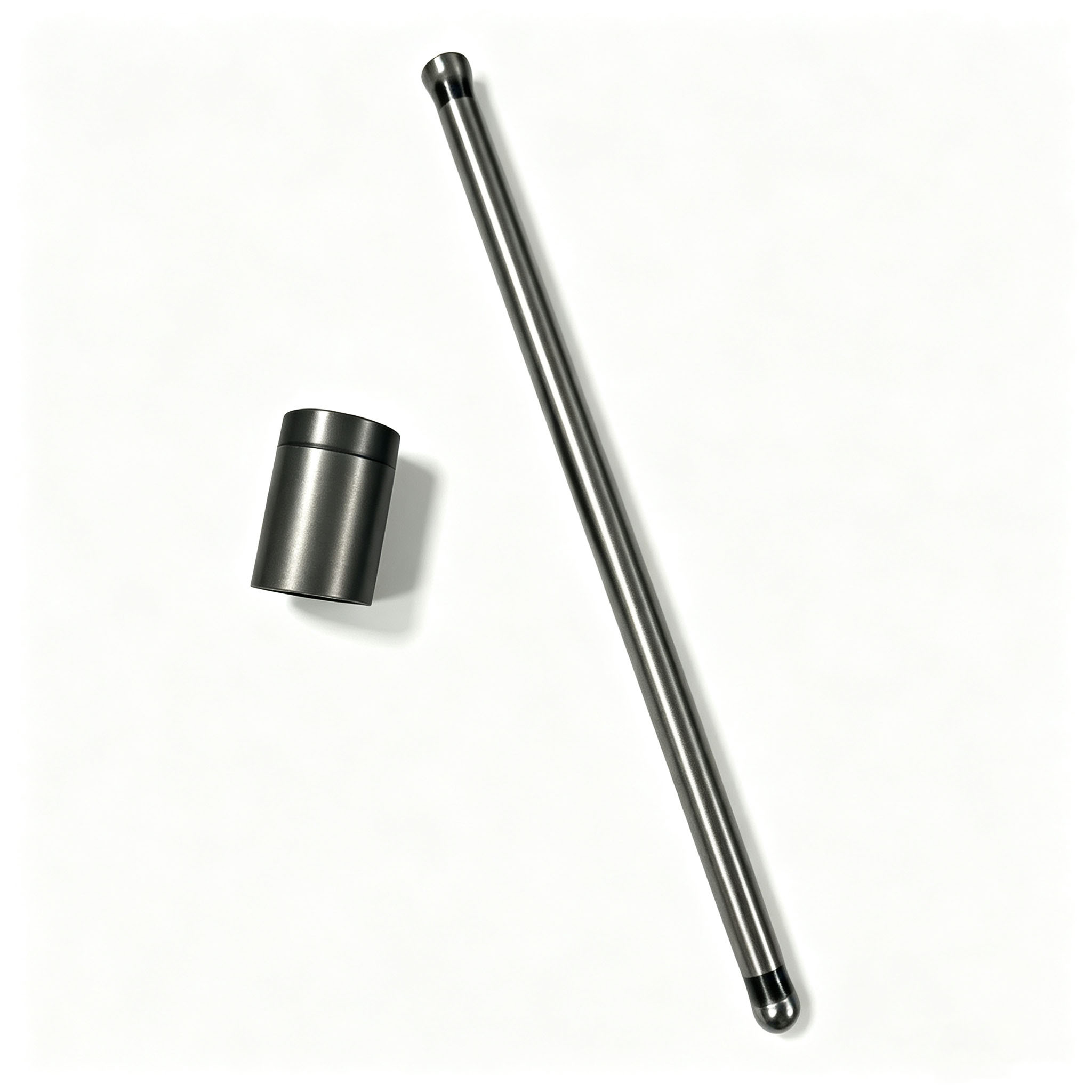

قضيب جرافيت بطرف كروي مع كم

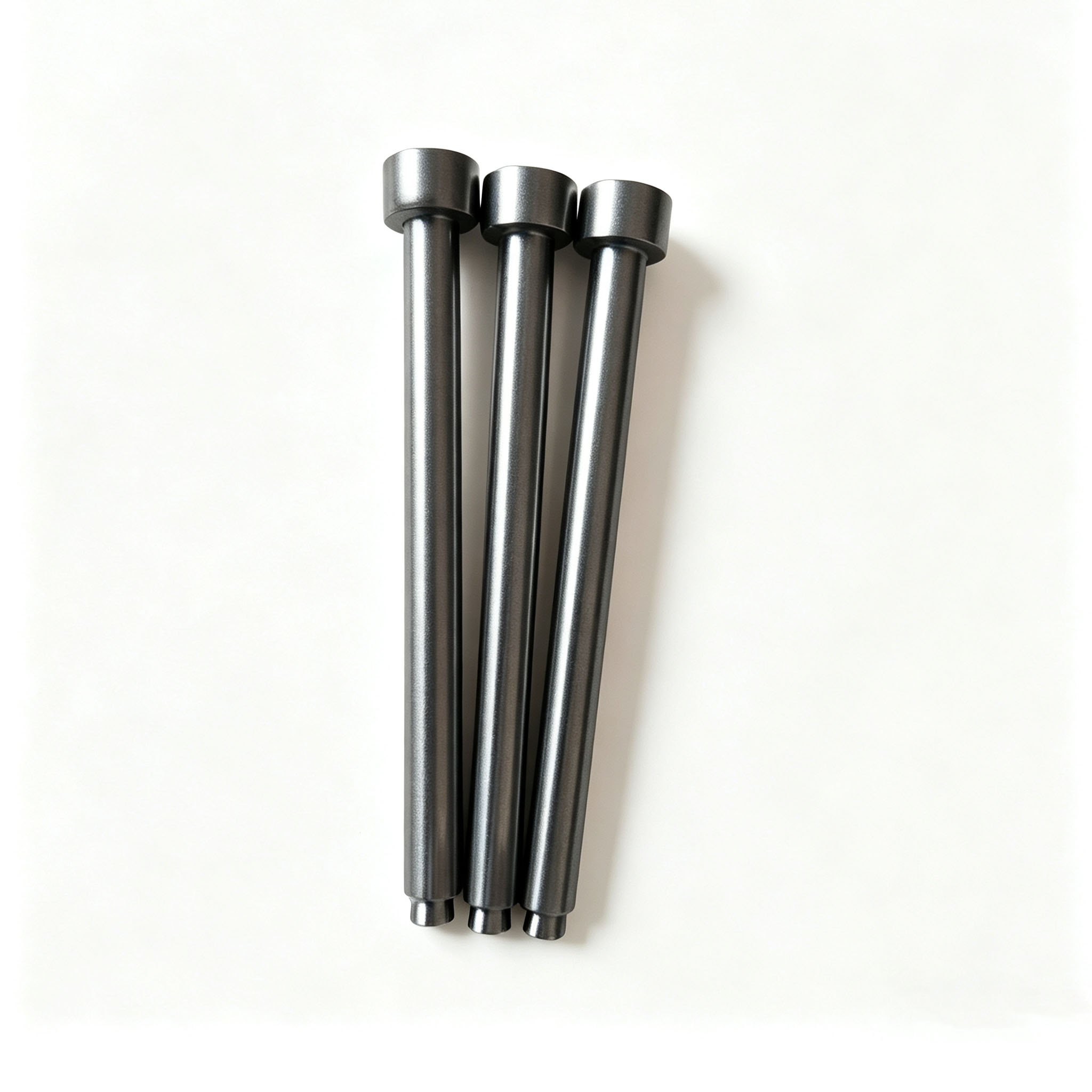

عمود دعم قصير من الجرافيت عالي التحميل

▍ مزايا المنتج

1. مزايا خصائص المادة

① استقرار درجة الحرارة العالية جدًا

يتمتع الجرافيت بدرجة حرارة تسامي تصل إلى 3652 درجة مئوية ويحافظ على قوة ميكانيكية مستقرة حتى عند درجات حرارة أعلى من 2000 درجة مئوية في الأجواء غير المؤكسدة (الفراغ والأرجون والنيتروجين).

معامل التمدد الحراري هو فقط 1/3 إلى 1/5 من المعادن، مما يؤدي إلى الحد الأدنى من التغيرات الأبعاد أثناء التقلبات المفاجئة في درجات الحرارة ومنع التشوه الهيكلي الناجم عن الإجهاد الحراري.

② مقاومة ممتازة للصدمات الحرارية

يتمتع الجرافيت بموصلية حرارية عالية (80-150 واط/م·ك)، مما يسمح للحرارة بالانتشار بسرعة وبشكل موحد.

يمكنها تحمل معدلات التسخين والتبريد التي تزيد عن 1000 درجة مئوية/الدقيقة، مما يجعلها مناسبة للتدوير الحراري المتكرر في الإنتاج بكميات كبيرة.

③ 'ملك الخمول' في العالم الكيميائي

باستثناء الأحماض المؤكسدة القوية (HNO₃ المركزة، H₂SO₄ المركزة) والأجواء المؤكسدة ذات درجة الحرارة العالية، يكون الجرافيت خاملًا تجاه الغالبية العظمى من المعادن المنصهرة والمحاليل الحمضية والقلوية والملحية، وكذلك المذيبات العضوية.

لا يبلل أو يتفاعل مع أو يلوث الوسائط مثل الألومنيوم المنصهر والنحاس والفضة والزجاج

④ التشحيم الذاتي وقابلية التشغيل الآلي

يمنح الهيكل البلوري ذو الطبقات خصائص الجرافيت الطبيعية للتشحيم الذاتي، مما يضمن توصيلات ملولبة سلسة دون الإمساك

تسمح الصلابة المنخفضة (صلابة الشاطئ 40-70) بتصنيع الأشكال الهندسية المعقدة: التجاويف الداخلية، والخيوط، والدرجات، والأخاديد، والمقاطع العرضية غير المنتظمة

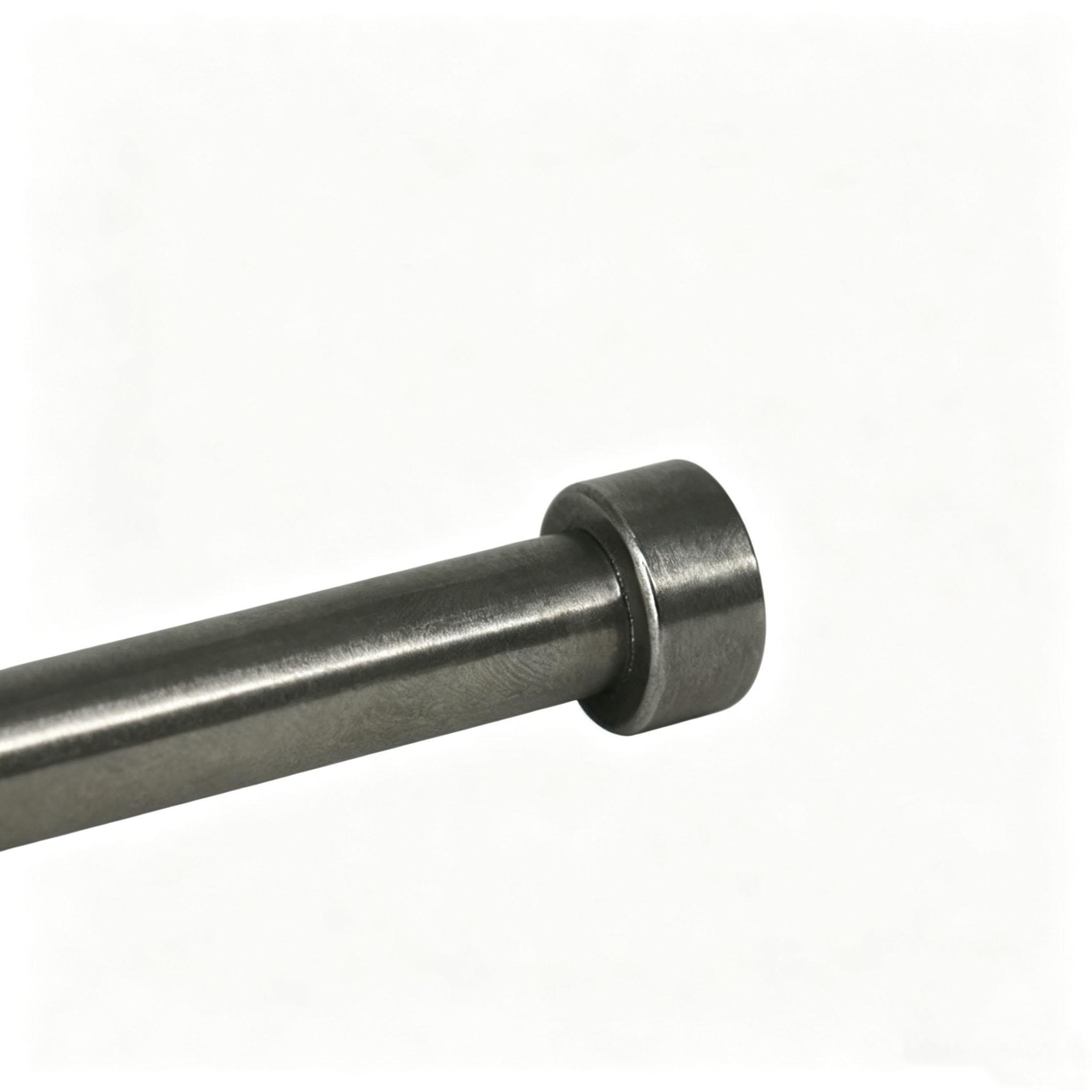

قضيب دعم جرافيت مصقول واحد

قضيب حامل جرافيت رفيع غير لامع

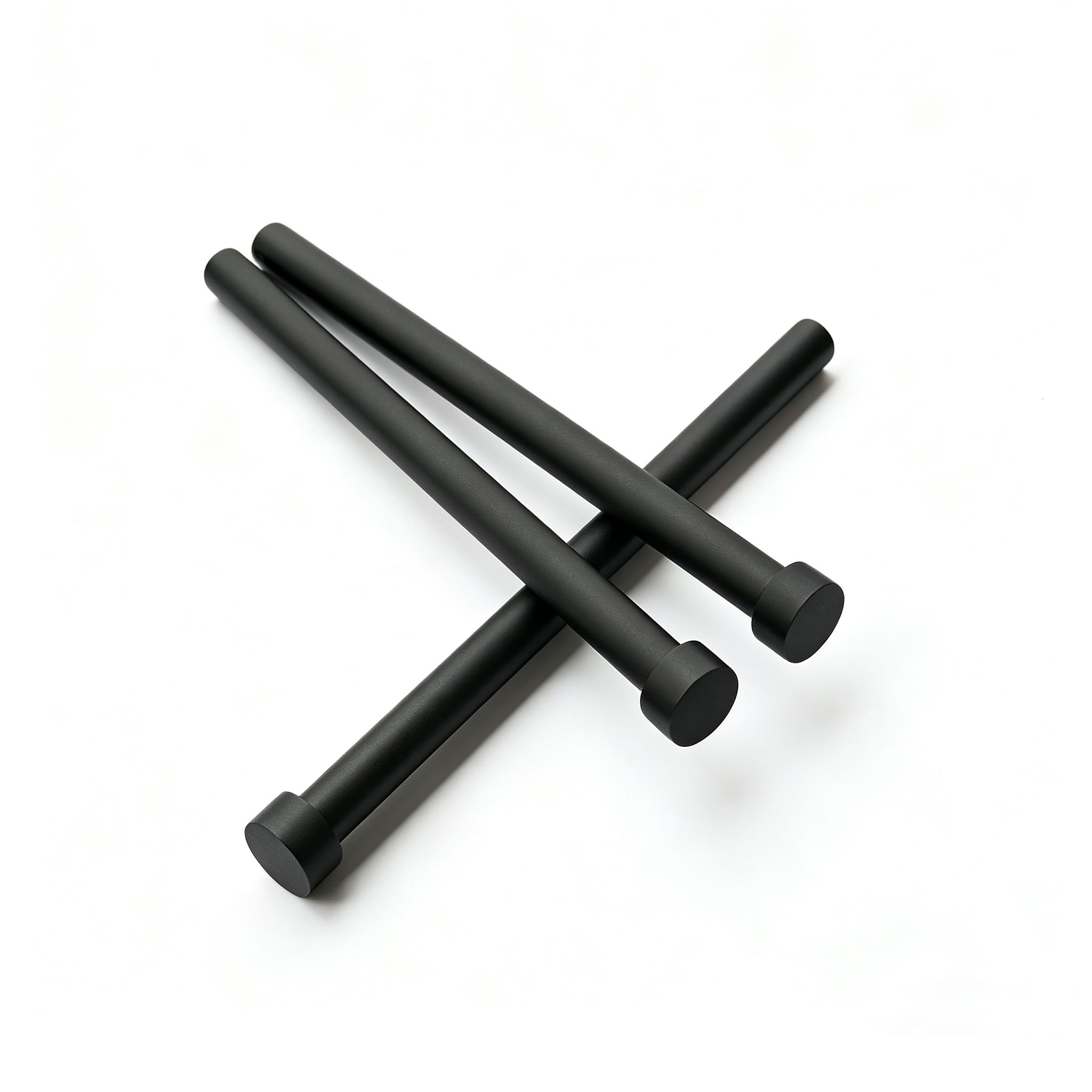

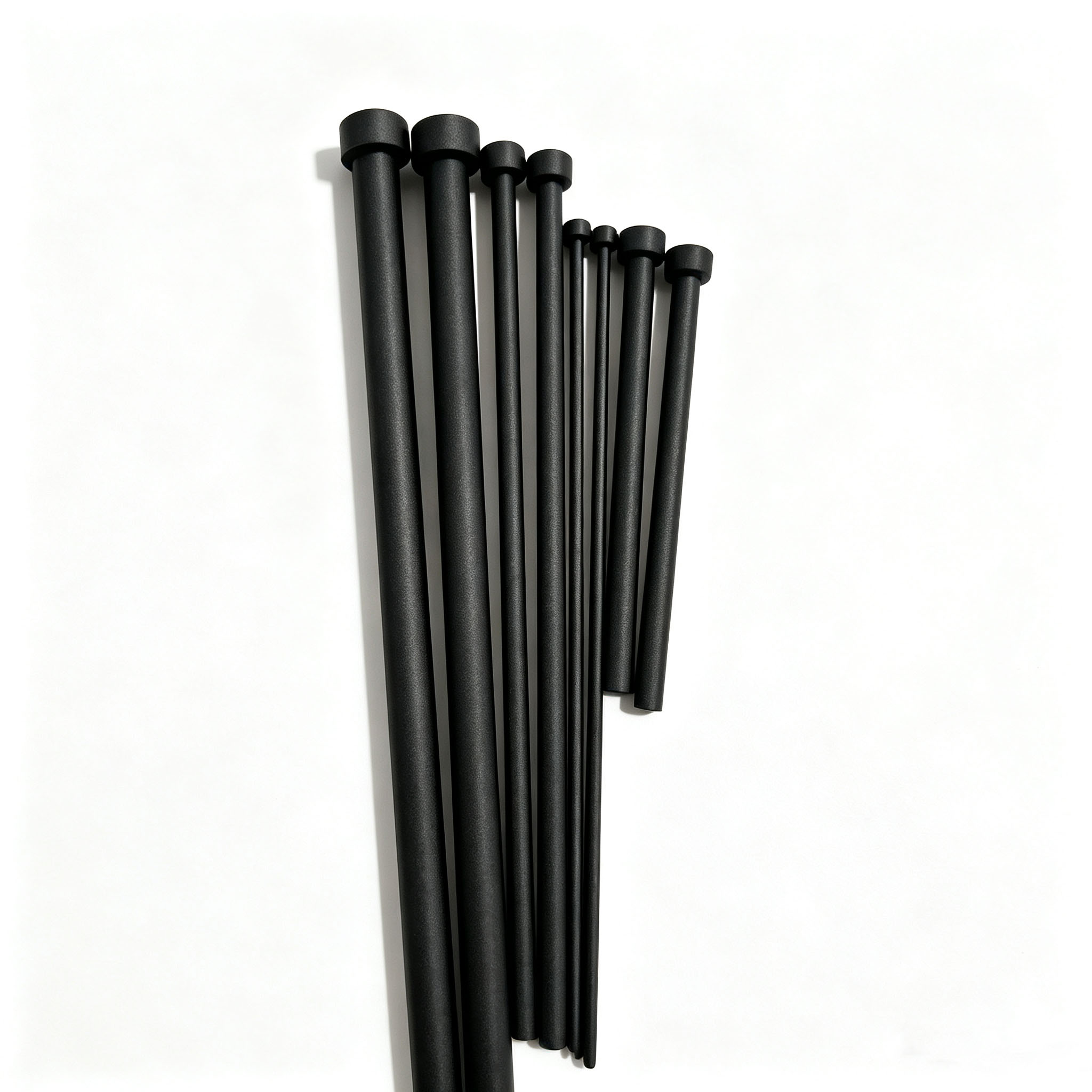

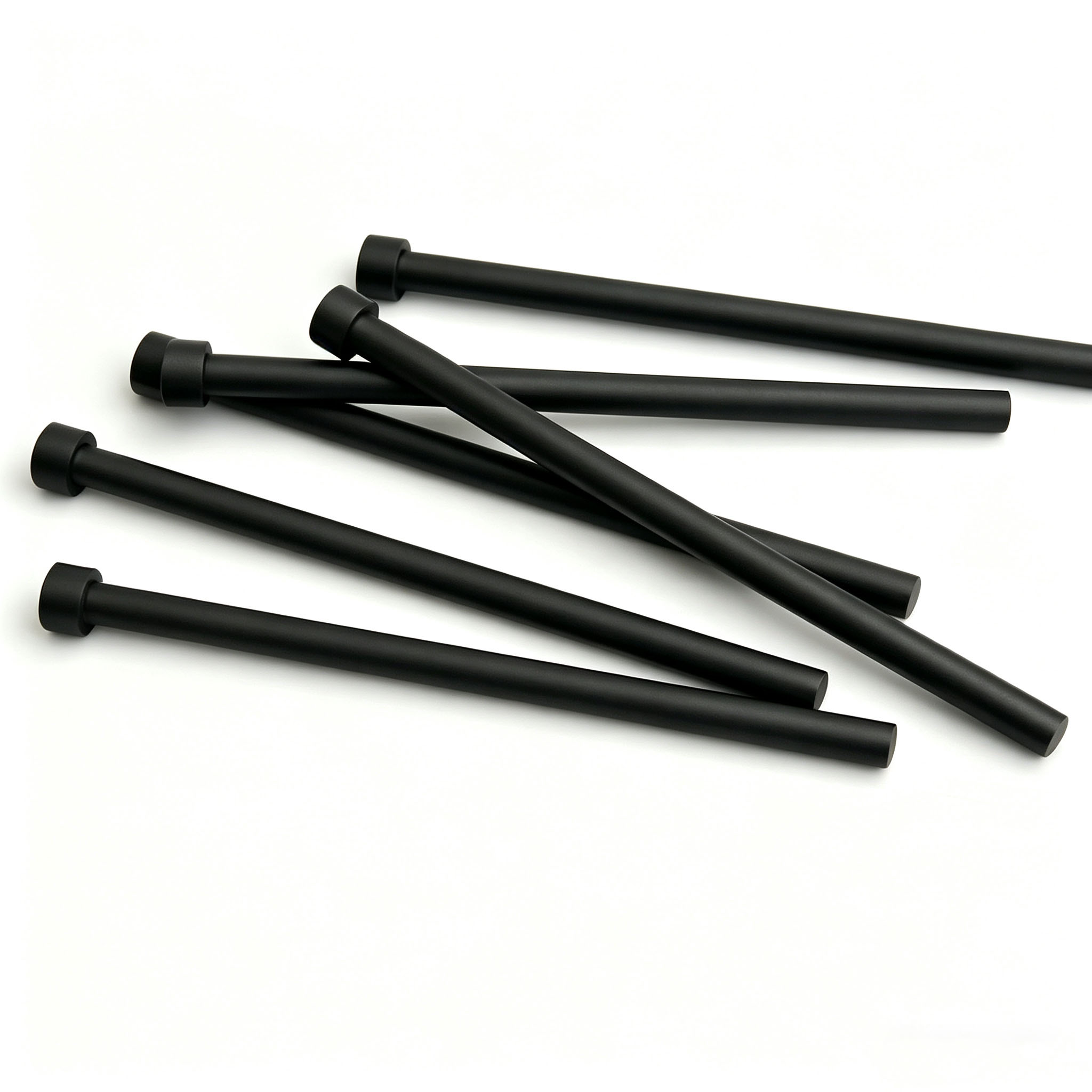

شريط دعم جرافيت أسود غير لامع

2. مزايا القدرة على التصنيع

ملاحظات التخصيص: المواصفات المذكورة أعلاه هي للإشارة فقط. يمكن تخصيص المنتجات الفعلية وفقًا لرسومات العملاء، بما في ذلك: المخفضات، والتجويف الداخلي، والخيوط الخارجية، والخيوط الداخلية، والأخاديد الحلقية، وتحديد موقع فتحات الدبوس، والمقاطع العرضية الخاصة. لا تتردد في تقديم الرسومات أو المواصفات الفنية؛ وسوف نقوم بالرد بتقييم الجدوى والاقتباس في غضون 24 ساعة.

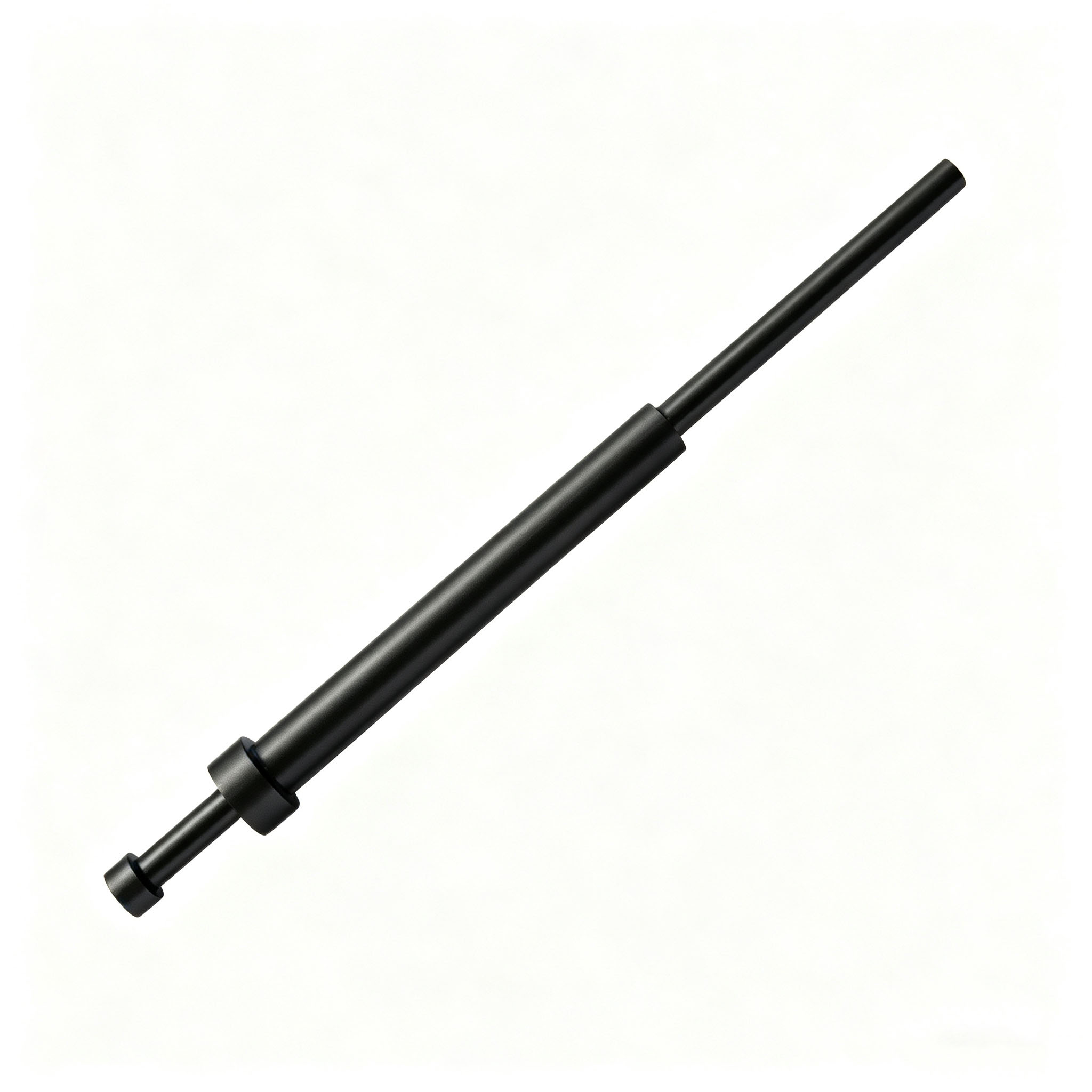

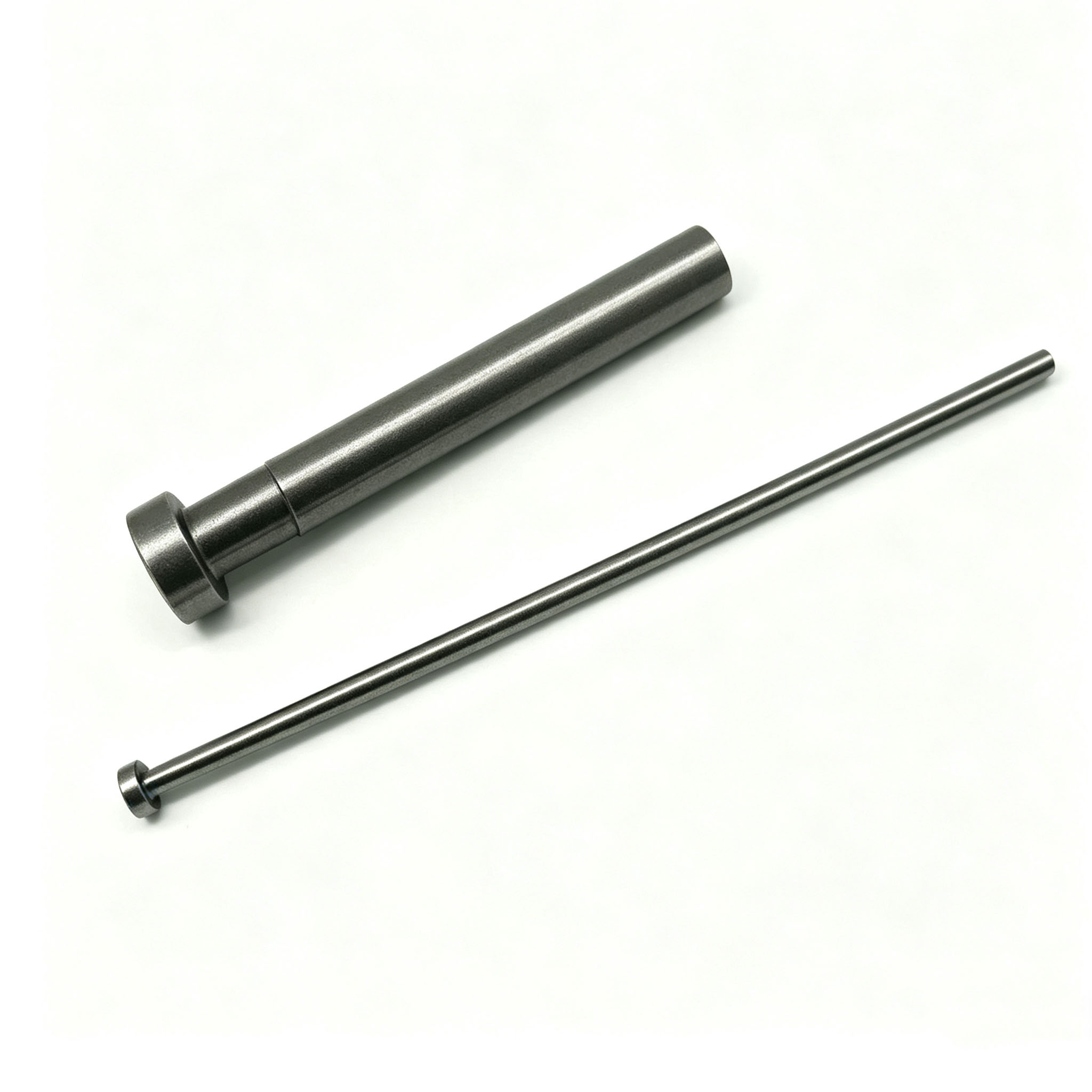

قضيب دعم جرافيت مخصص من نوع الخطوة

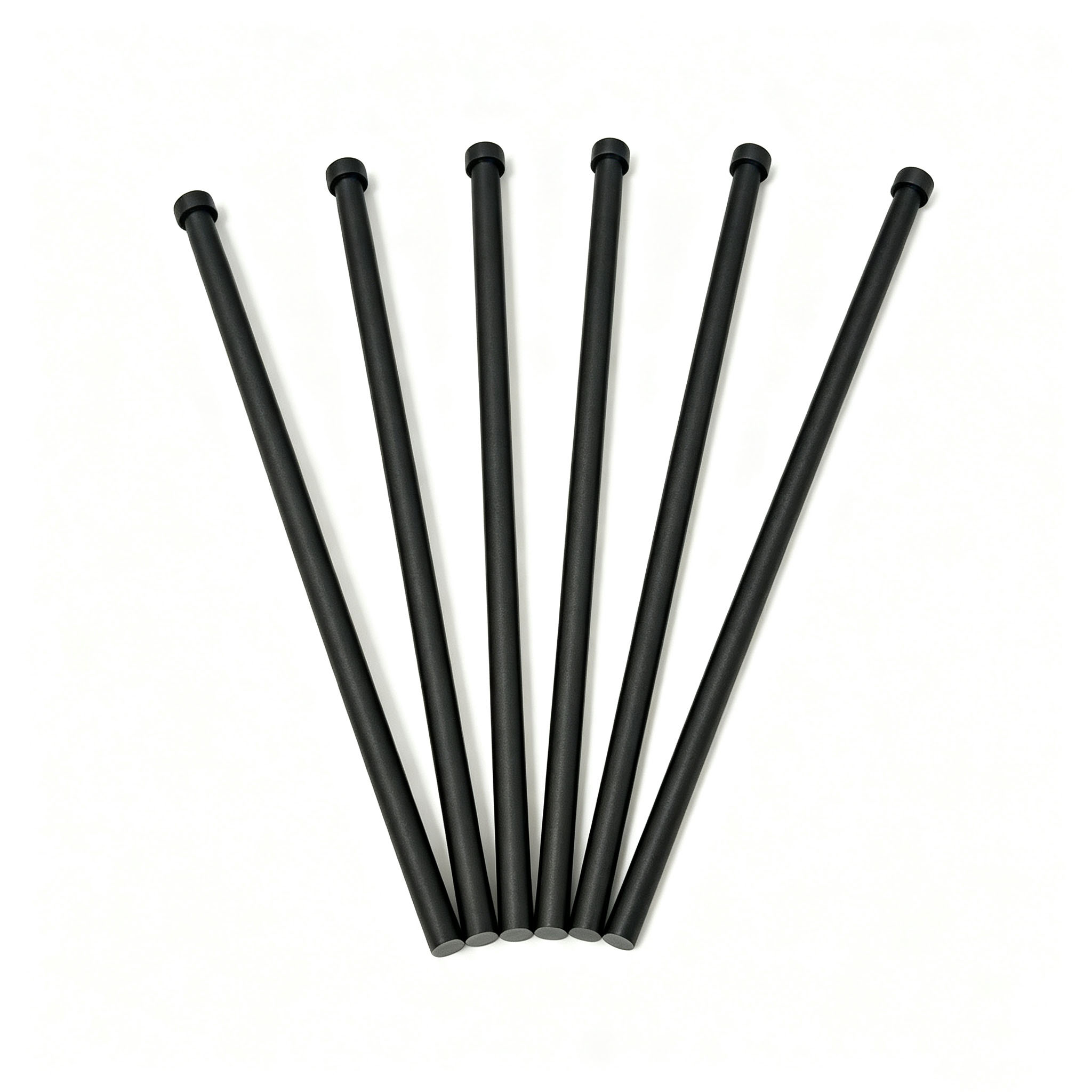

قضيب جرافيت قياسي مُرتب بمروحة

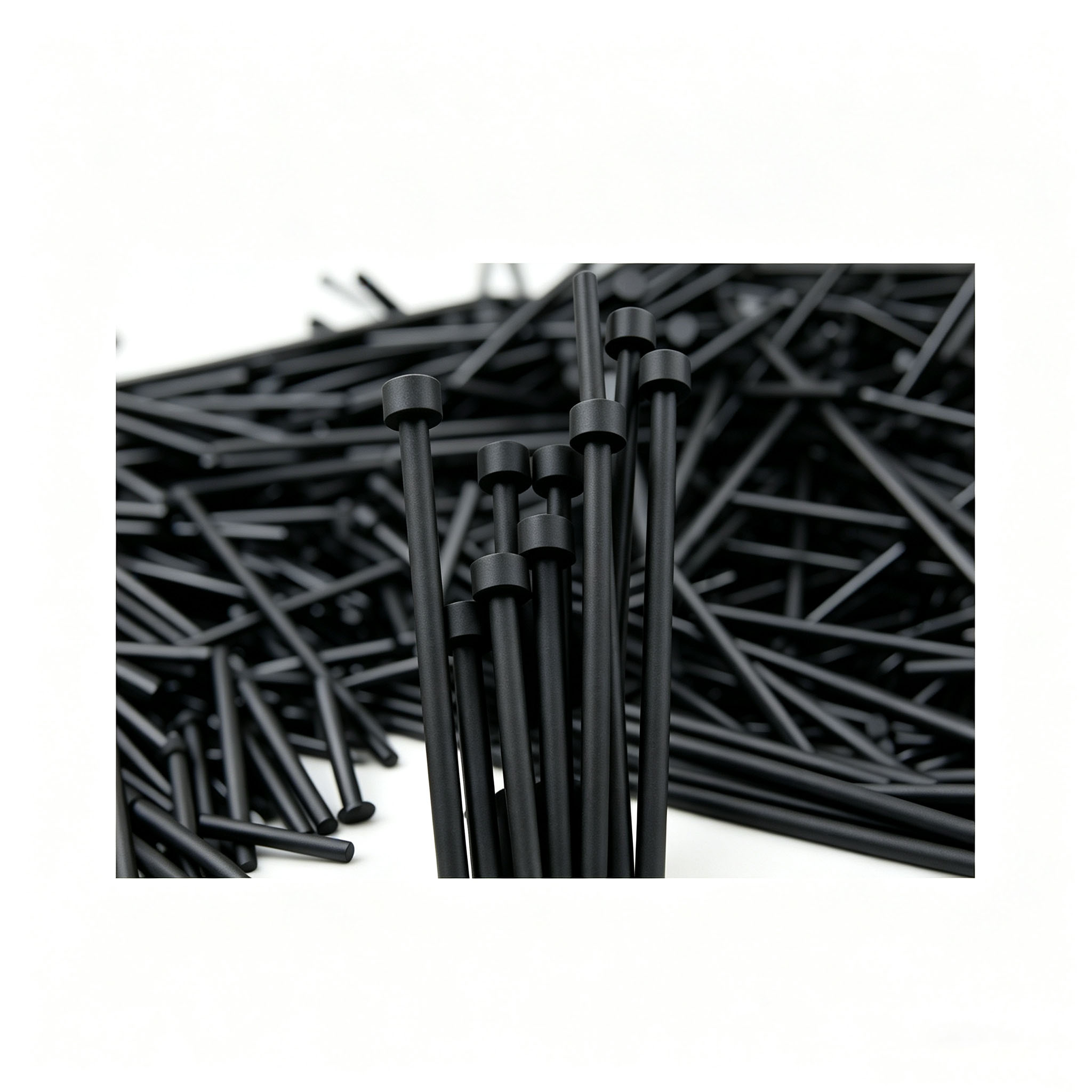

قضيب دعم الجرافيت للمخزون الشامل

▍ ميزات المنتج

درجات المواد ودليل الاختيار

تقدم Ningheda ثلاث درجات من المواد لتلبية ظروف التشغيل المختلفة ومتطلبات الميزانية:

• [الدرجة أ] الجرافيت عالي النقاء المضغوط بالضغط المتوازن (درجة أشباه الموصلات/الدرجة الكهروضوئية)

التطبيقات النموذجية: دعم المجال الحراري لأفران تشيكوسلوفاكيا السيليكون أحادية البلورة، ونمو بلورات GaAs، ومعالجة الركيزة LED الياقوتية، ومعدات زرع أيونات أشباه الموصلات

• [الدرجة ب] الجرافيت المضغوط عالي الكثافة (درجة فرن المعادن/الفراغ)

التطبيقات النموذجية: الأعمدة الحاملة لأفران التلبيد الفراغي، وقضبان دفع تعدين المساحيق، وتركيبات اللحام الفراغي، ودعامات أرفف المعالجة الحرارية

• [الدرجة C] الجرافيت المبثوق للأغراض العامة (درجة الفرن القياسية)

التطبيقات النموذجية: دعامات الأفران الصناعية العامة، وأعمدة التحريك للمفاعلات الكيميائية، والمكونات الهيكلية غير الحرجة

▍ تطبيقات المنتج ومزاياه

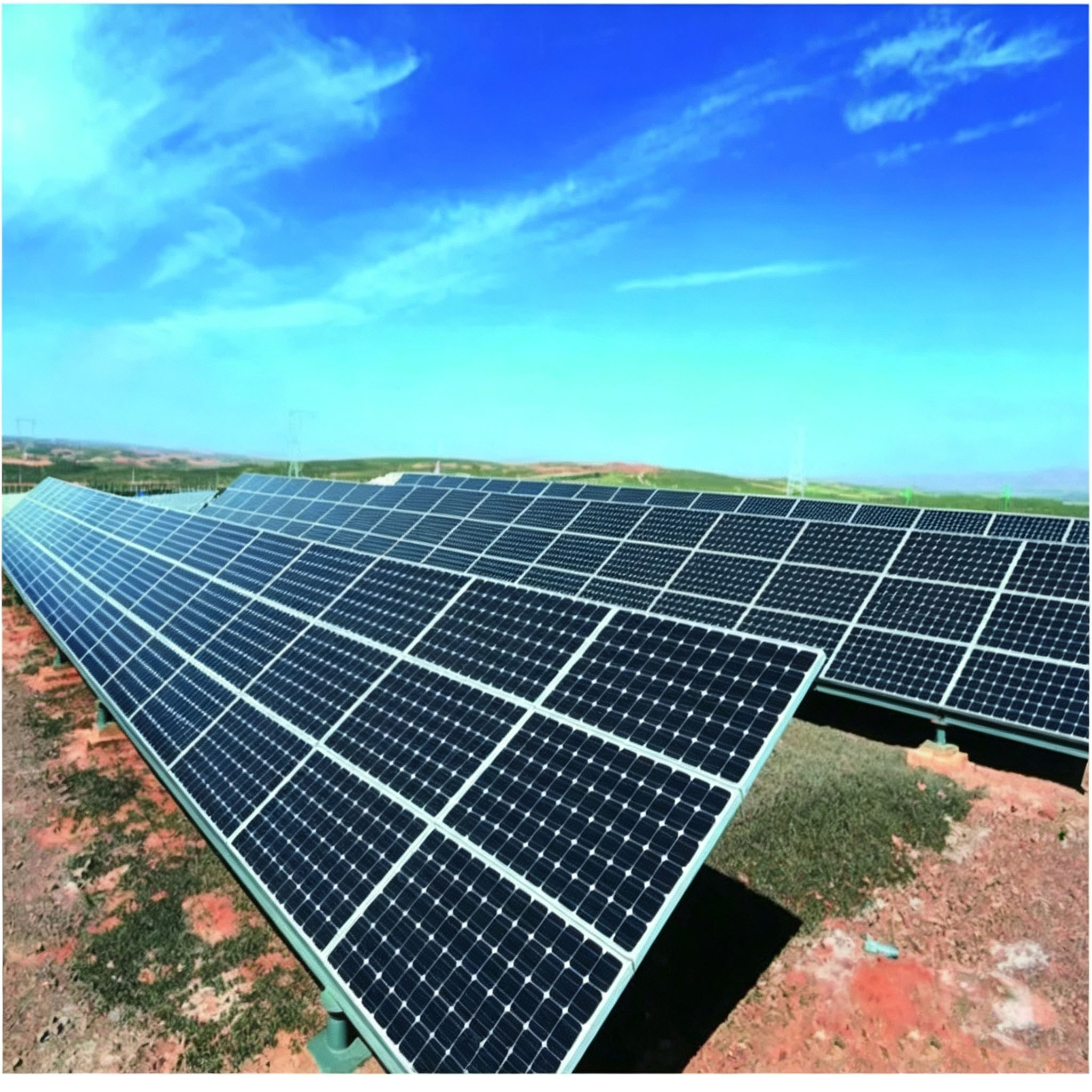

صناعة الطاقة الشمسية الكهروضوئية

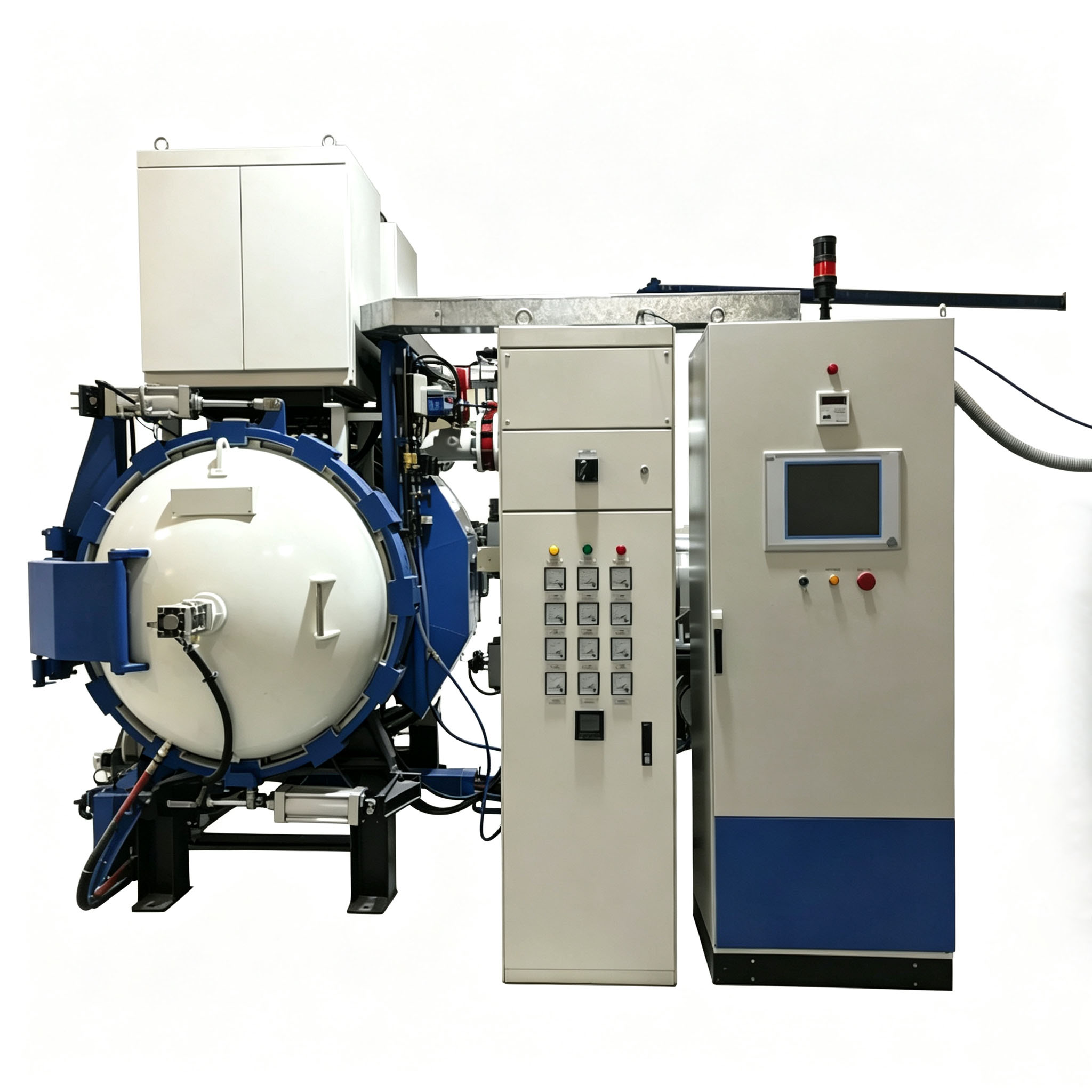

فرن المعالجة الحرارية الفراغي

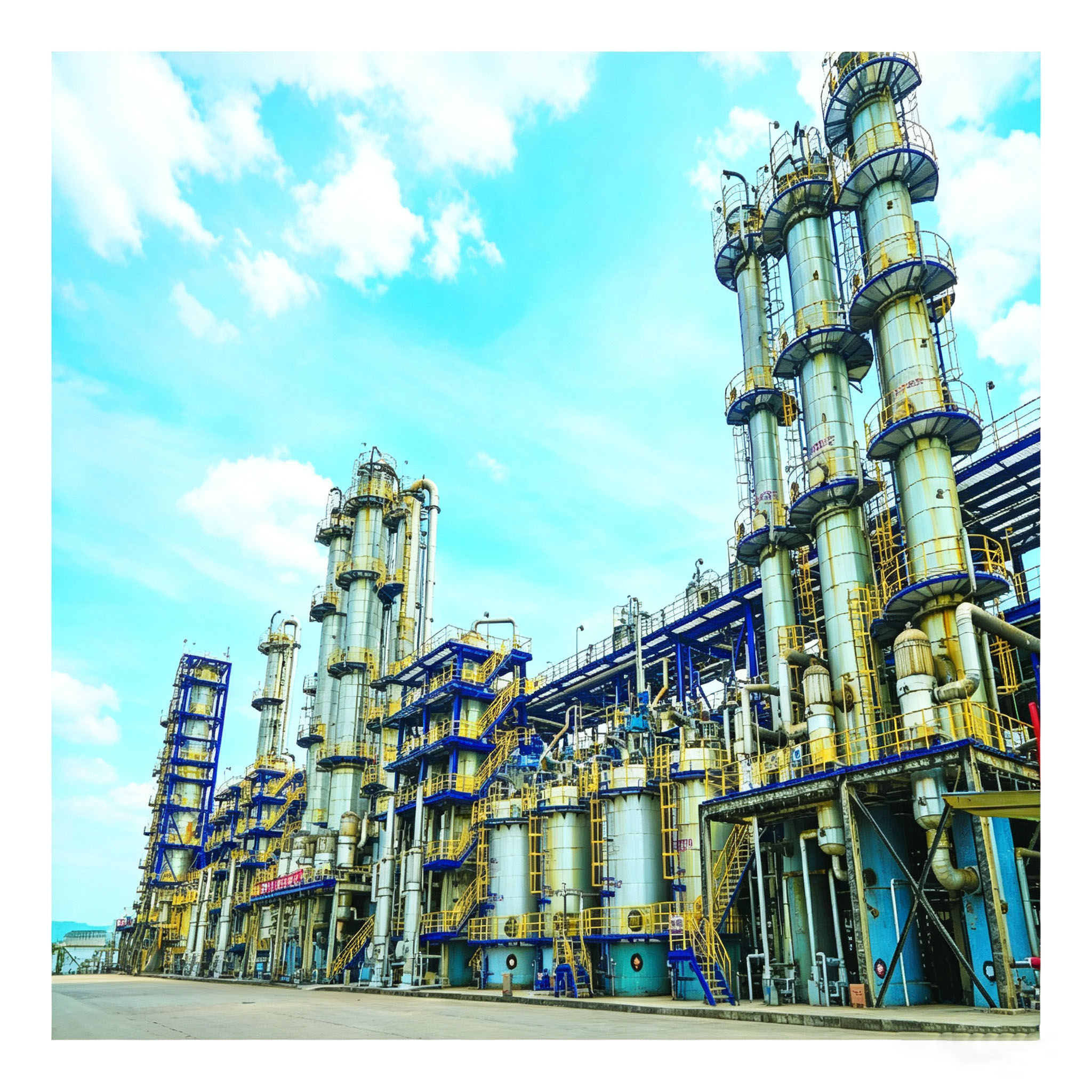

مصنع الكيماويات والمعادن

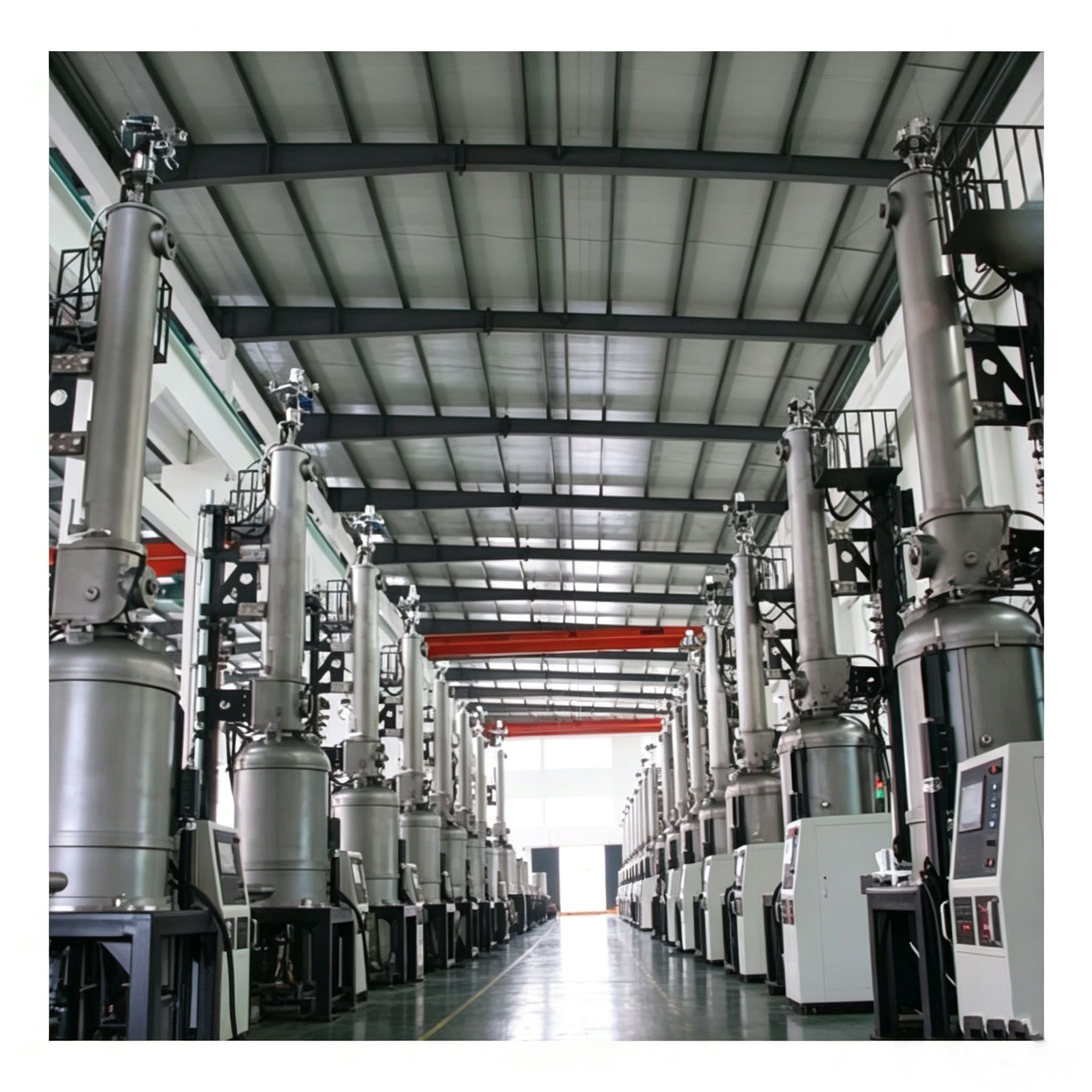

ورشة عمل فرن السيليكون الاحادي

السيناريو 1: نمو السيليكون أحادي البلورية لأشباه الموصلات (طريقة تشيكوسلوفاكيا / طريقة ذوبان المنطقة)

مواقع التطبيق:

• أعمدة الدعم في الجزء السفلي من بوتقات الكوارتز (تدعم الوزن المشترك للبوتقة ومادة السيليكون، 50-200 كجم)

• قضبان تحديد موضع مجموعة السخان (للحفاظ على تناسق المجال الحراري)

• قضبان تثبيت لباد عازلة (لمنع اضطرابات تدفق الغاز عند درجة الحرارة العالية)

مزايا قضبان نينغيدا:

• ضمان درجة نقاء عالية: محتوى رماد أقل من 30 جزء في المليون، مما يمنع تلوث مصهور السيليكون بالشوائب المعدنية المتطايرة

• ثبات الأبعاد: دقة تصنيع تبلغ ±0.02 مم تضمن عمودية البوتقة وتمنع نمو البلورات اللامركزية

• عمر خدمة طويل: مقاومة ممتازة للصدمات الحرارية؛ يتحمل أكثر من 500 دورة حرارية دون أن يتشقق

السيناريو 2: المعالجة الحرارية الفراغية وتعدين المساحيق

مواقع التطبيق:

• أعمدة دعم لصواني شحن فرن التلبيد (تكديس متعدد الطبقات، دعم الأحمال بمئات الكيلوجرامات)

• قضبان القيادة للأفران المستمرة من النوع الانتهازي (دفع قطع العمل عبر منطقة التسخين)

• قضبان عزل الغلاف الجوي لأفران تلبيد ضغط الغاز (GPS).

مزايا قضبان نينغيدا:

• قدرة تحمل عالية: مادة عالية الكثافة (1.85 جم/سم مكعب)، قوة ضغط > 140 ميجا باسكال، مقاومة للسحق والتشوه

• غير لاصقة: سطح تشحيم ذاتي؛ لا ينتشر ويترابط مع قطع العمل المعدنية عند درجات حرارة عالية

• لا تحتاج إلى صيانة: على عكس سبائك الموليبدينوم، لا يلزم طلاء مضاد للأكسدة، مما يطيل عمر الخدمة بمقدار 3 إلى 5 مرات

السيناريو 3: صب سبائك البوليسيليكون الكهروضوئية

مواقع التطبيق:

• دعم المجال الحراري في أفران التصلب الاتجاهي (DS).

• أعمدة الدعم في الجزء السفلي من البوتقات السيليكون متعدد البلورات

• قضبان توصيل لسخانات الجرافيت




مزايا قضبان نينغيدا:

• فعالية التكلفة: تركيبات مواد محسنة لتلبية احتياجات الإنتاج بالجملة للصناعة الكهروضوئية، مما يقلل التكاليف بنسبة 20-30%

• الاتساق: يتم التحكم في تفاوتات الأبعاد ضمن ±0.05 مم أثناء الإنتاج الضخم، مما يضمن إمكانية تبادل التجميع بشكل ممتاز

السيناريو 4: الهندسة الكيميائية والبيئية

مواقع التطبيق:

• يدعم القطب الكهربائي لخلايا التحليل الكهربائي للملح المنصهر

• المكونات الداخلية للمحارق ذات درجة الحرارة العالية

• جلبة عمود التحريك للمفاعلات الحمضية القوية

مزايا قضبان نينغيدا:

• مقاومة التآكل: مقاومة للوسائط شديدة التآكل مثل HF وHCl وNaOH المنصهر

• عمر الخدمة الطويل: عمر الخدمة في بيئات الغاز الحمضية يتجاوز بكثير عمر الخدمة في الفولاذ المقاوم للصدأ وHastelloy

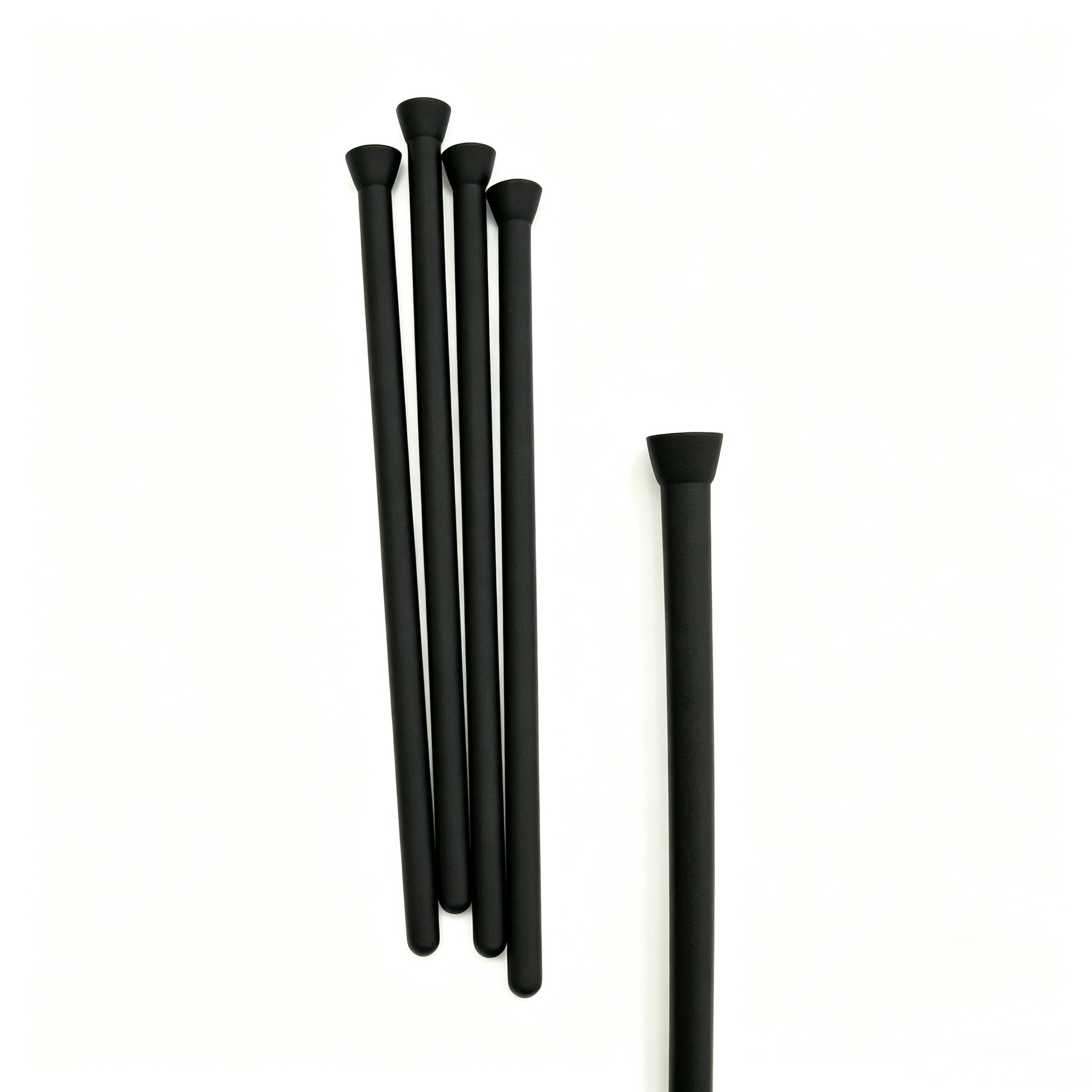

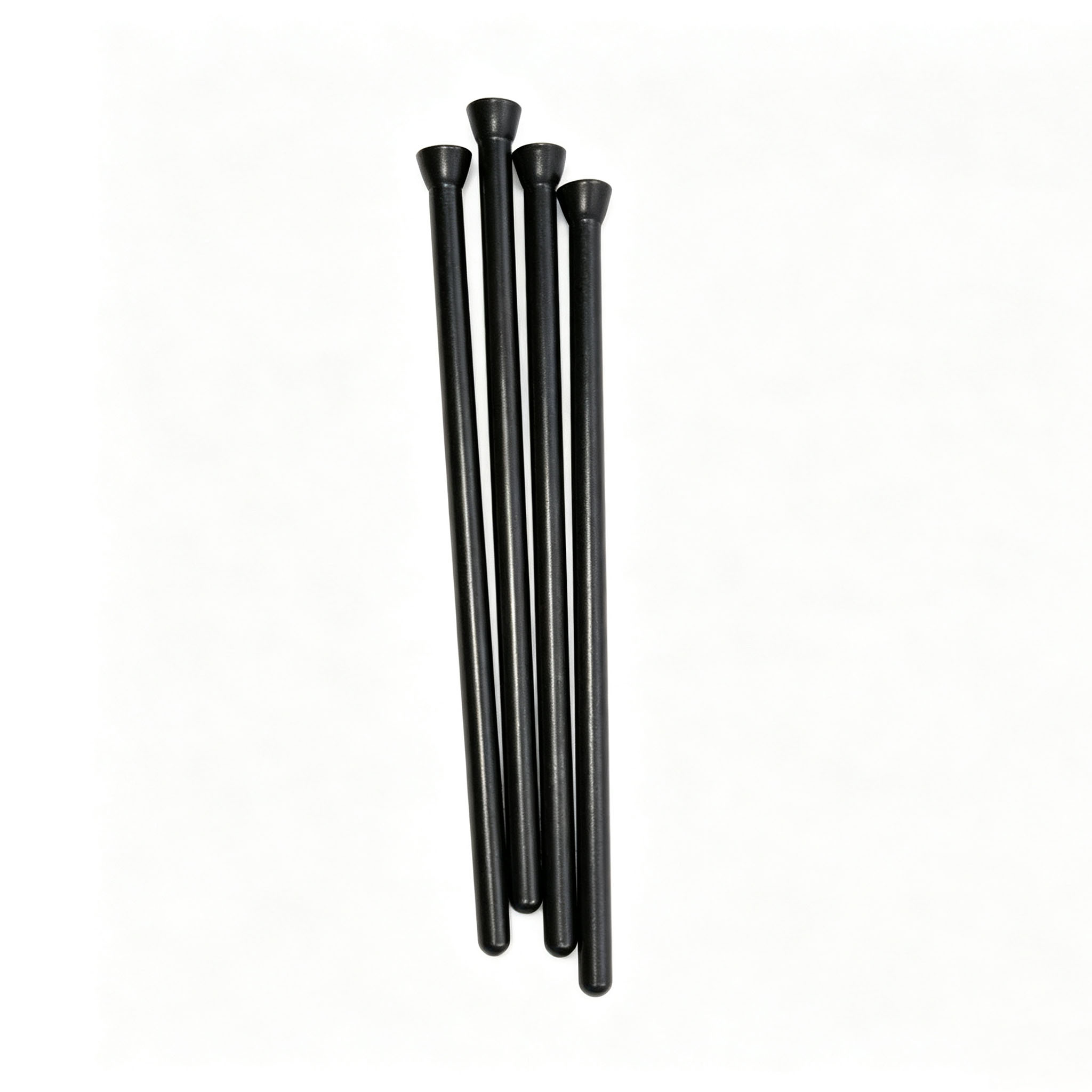

قضيب دعم من الجرافيت بطرف كروي غير لامع

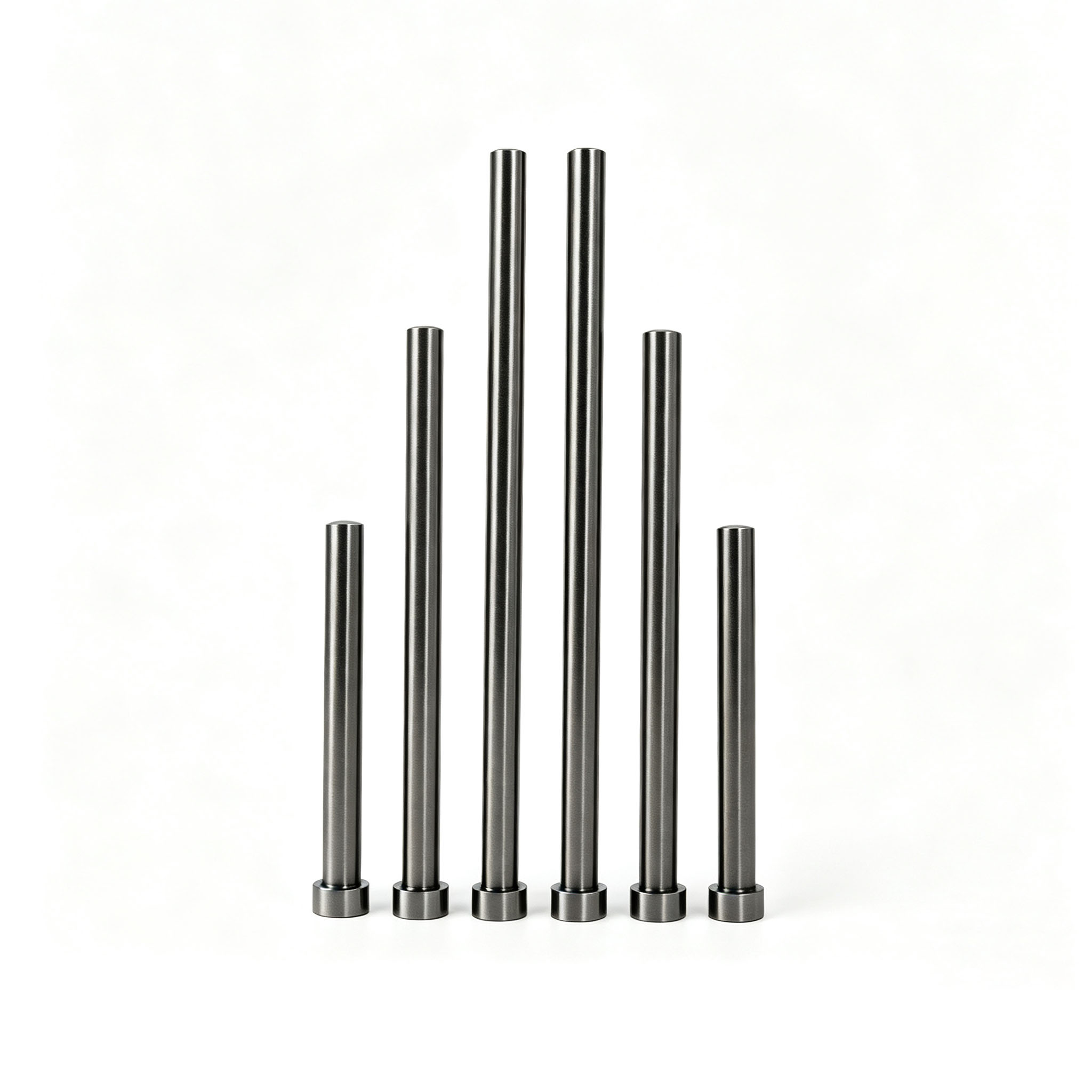

عمود حامل جرافيت رفيع متعدد الطول

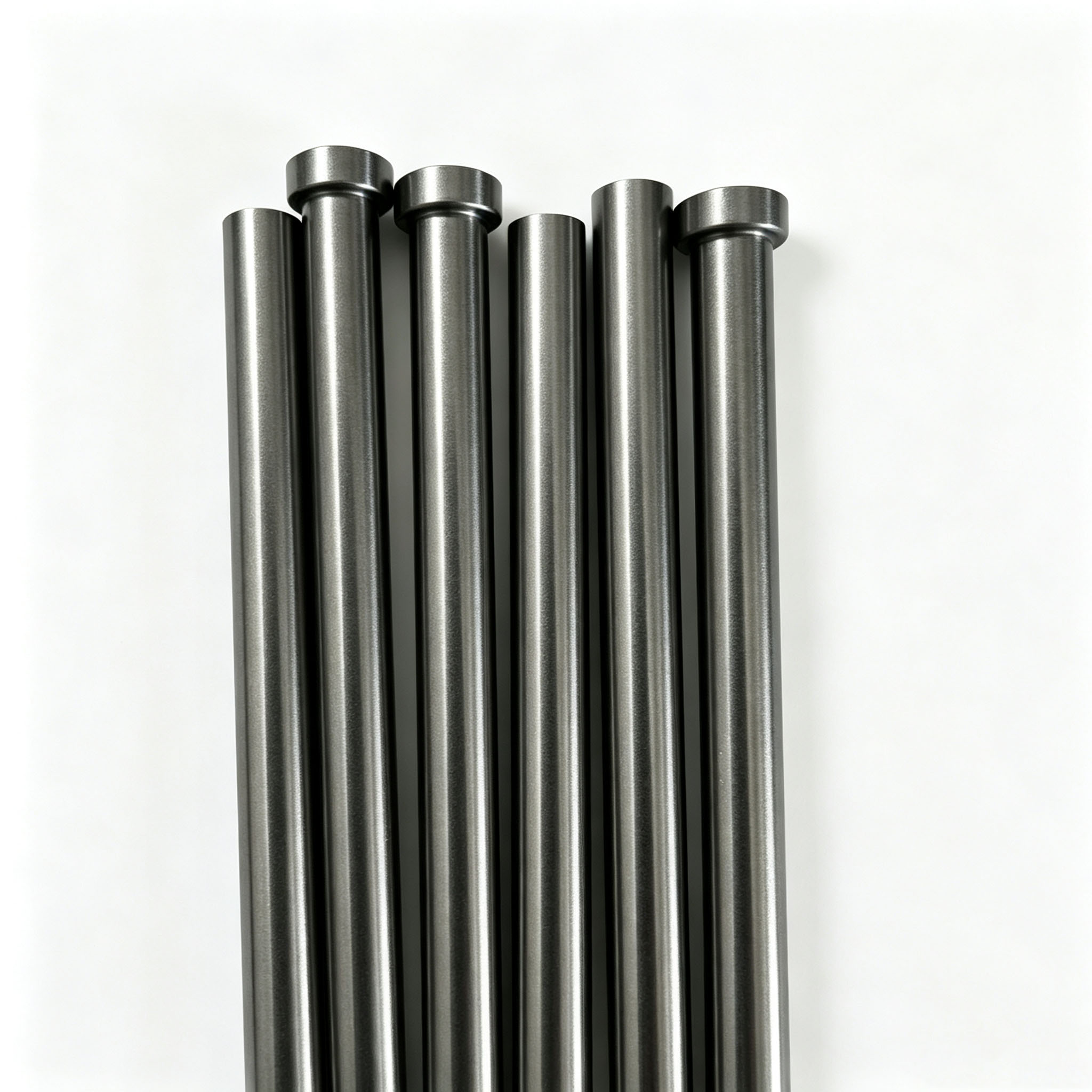

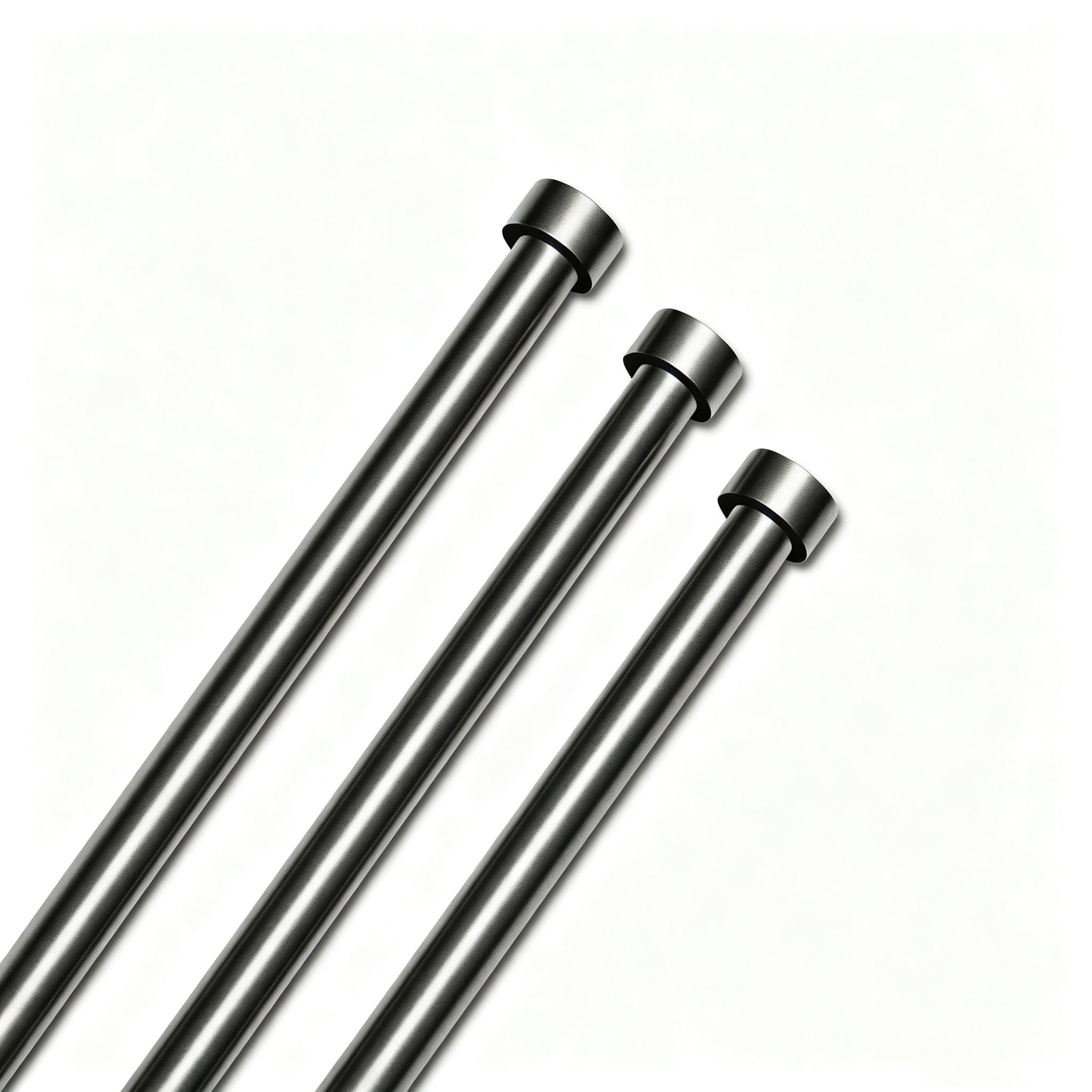

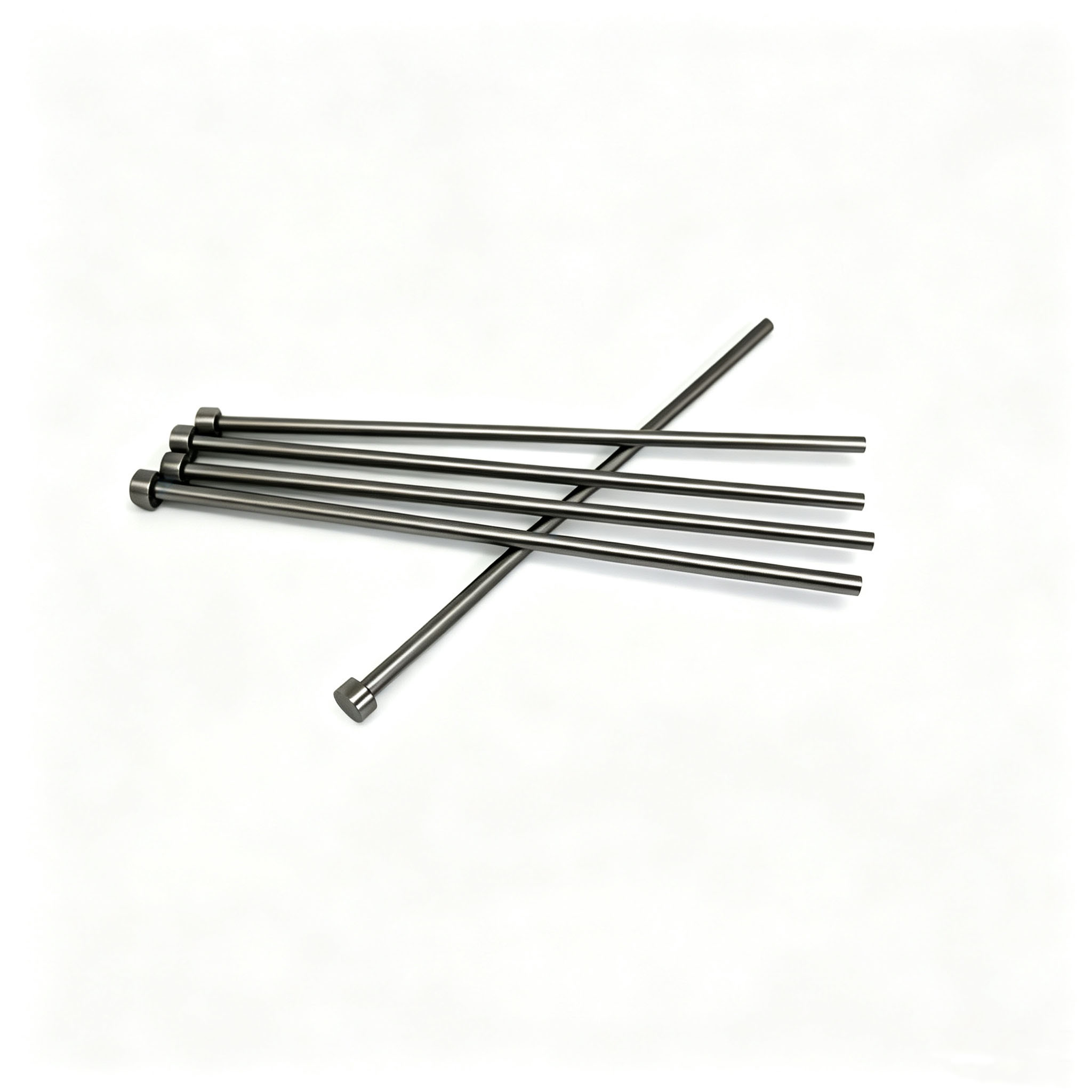

قضيب جرافيت قياسي مصقول بمرآة

▍ تعليمات التعبئة والتغليف والشحن

الجرافيت مادة كربونية هشة. يتم شحنها باستخدام عبوات واقية متدرجة: يتم تغليف قضبان الدعم الفردية الصغيرة بشكل منفصل بالرغوة، بينما يتم تعبئة قضبان الدعم الطويلة في أنابيب مخصصة من الورق المقوى. بالنسبة للشحنات السائبة، تتكون الطبقة الخارجية من صندوق من الورق المقوى المقوى مملوء بالكامل بغلاف فقاعي، مع زوايا معززة لمنع الضرر الناتج عن الصدمات، وبالتالي القضاء على خطر تكسر الزوايا أو الكسر أو الخدوش على السطح المصقول أثناء النقل.

• حلول لوجستية شاملة: يمكننا توفير وثائق التخليص الجمركي للصادرات لتقليل مخاطر الضرر طوال عملية الشحن بأكملها.

• ميناء المغادرة: ميناء تشينغداو / ميناء شانغهاي / ميناء تيانجين (FOB بشكل افتراضي)

• طرق الشحن: حمولة حاوية كاملة (FCL) / أقل من حمولة حاوية (LCL) عن طريق البحر، الشحن الجوي (للطلبات العاجلة)، السكك الحديدية، الشحن البري / يوندا (محلي)

• شروط التجارة: EXW، FOB، CIF، DDP، وCFR كلها مدعومة

• مهلة:

1. المواصفات القياسية: 15-25 يوم عمل

2. المعالجة المخصصة: 25-40 يوم عمل

3. الطلبات المستعجلة: من 10 إلى 15 يوم عمل (تطبق رسوم الاندفاع بنسبة 30%)

3 قطعة قضيب دعم الجرافيت المصقول

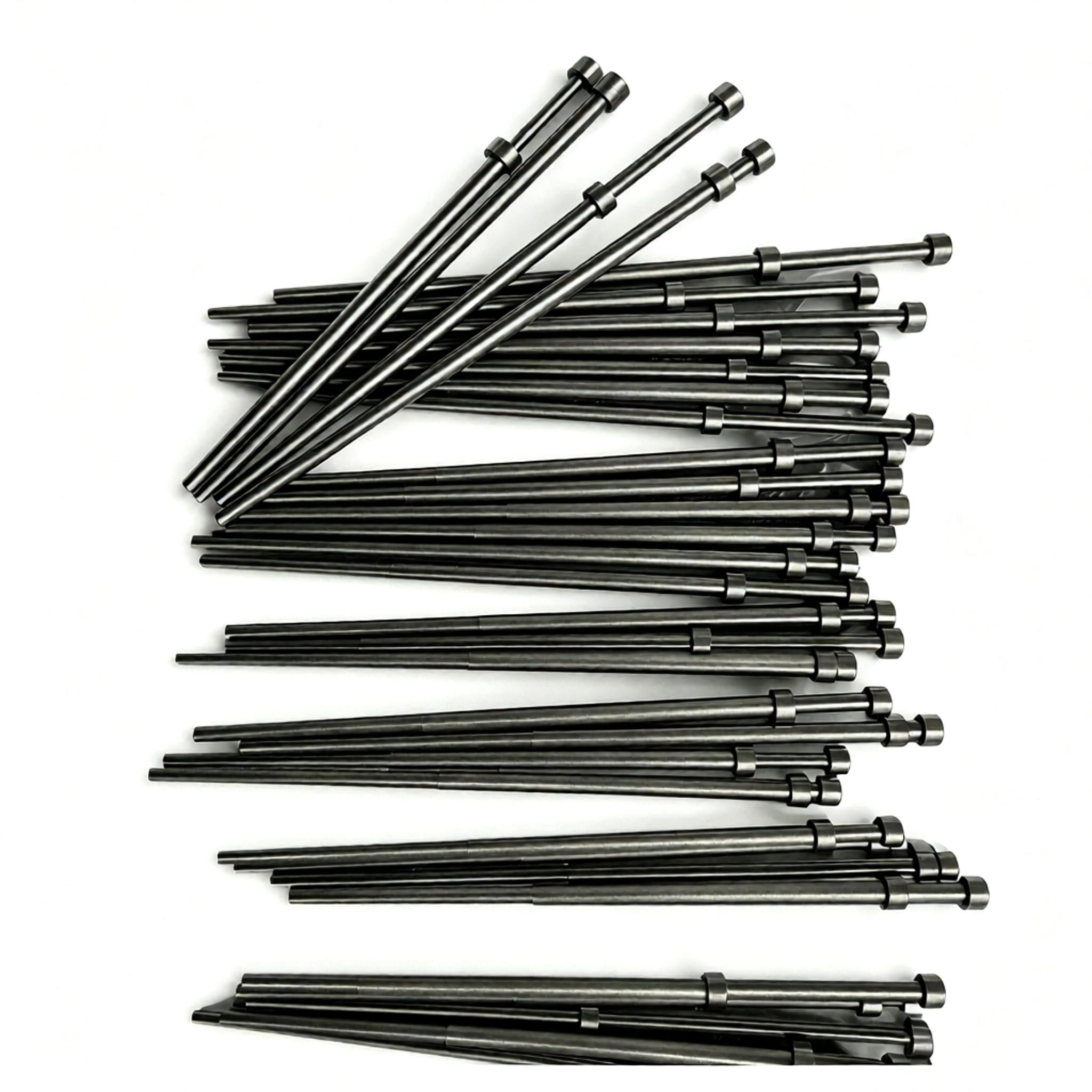

السائبة خطوة شفة قضيب الجرافيت

شريط دعم جرافيت برأس كروي أسود غير لامع

▍ الأسئلة الشائعة

• س 1: ما هي مزايا قضبان دعم الجرافيت مقارنة بقضبان الدعم المعدنية؟

  A1: قضبان الدعم المعدنية معرضة بشكل كبير 'للتمدد الحراري' عند درجات حرارة عالية تزيد عن 600 درجة مئوية، مما قد يسبب تشوهًا هيكليًا للمعدات ويجعل من الصعب إزالتها بعد التبريد. تتميز قضبان دعم الجرافيت لدينا بمعامل تمدد حراري منخفض للغاية، مما يحافظ على الأبعاد الدقيقة حتى في درجات الحرارة المرتفعة. علاوة على ذلك، لا يخضع الجرافيت للحام البارد أو التلبيد مع المكونات المعدنية داخل الفرن، مما يجعل عملية الإزالة مريحة للغاية.

• س 2: هل سيؤدي استخدام قضبان دعم الجرافيت في فرن أحادي البلورة إلى تلويث سبائك السيليكون؟

  ج2: قضبان دعم الجرافيت الخاصة بنا المصممة خصيصًا للتطبيقات الكهروضوئية مصنوعة من الجرافيت عالي النقاء مع محتوى رماد منخفض للغاية يبلغ 10 جزء في المليون. تحتوي المواد الخام على مستويات منخفضة للغاية من شوائب المعادن الثقيلة، لذلك لن تتسرب أي شوائب إلى السيليكون المنصهر عند درجات حرارة عالية، مما يمنع حدوث مشكلات مثل البقع السوداء على السبائك أو المقاومة غير الطبيعية.

• س 3: ما هو الفرق الأساسي بين قضبان دعم الجرافيت ومسامير الجرافيت؟

  ج3: وظائفهم مختلفة تمامًا. تُستخدم براغي الجرافيت فقط للتثبيت الملولب للأجزاء الصغيرة؛ فهي قصيرة الطول ولا تتحمل الأحمال. من ناحية أخرى، تتميز قضبان دعم الجرافيت بهيكل طويل العمود. وتتمثل وظيفتها الأساسية في دعم البوتقات والتركيبات شديدة التحمل مع تسهيل حركة الرفع والدوران. ويجب أن تتحمل الأحمال الميكانيكية المستمرة وتكون بمثابة المكونات الهيكلية الأساسية الحاملة للفرن؛ لا يمكن استخدام الاثنين بالتبادل.

• س 4: كيف يمكنني تحديد درجة المواد المناسبة لقضبان دعم الجرافيت بناءً على نموذج الفرن الخاص بي؟

  ج4: يرجى تقديم المعلومات التالية، وسيقدم مهندسونا توصيات الاختيار في غضون 4 ساعات:

1. درجة حرارة التشغيل القصوى والغلاف الجوي (الفراغ/الأرجون/النيتروجين/الهواء؟)

2. سعة التحميل ونوع الضغط (ثابت/ديناميكي؟)

3. هل هناك أي متطلبات للنقاء (على سبيل المثال، درجة أشباه الموصلات <50 جزء في المليون)؟

4. الأبعاد أو الرسومات

• س 5: هل يمكن إصلاح قضيب دعم الجرافيت المكسور؟

  ج5: الجرافيت مادة هشة؛ لا ينصح باللحام بعد الكسر (الجرافيت لديه قوة لحام منخفضة للغاية). ومع ذلك، يمكننا استبدال قطع الغيار للآلة بسرعة بناءً على أبعاد المكون القديم. نوصي العملاء بالاحتفاظ بمجموعة أو مجموعتين من قطع الغيار في متناول اليد لتجنب خسائر التوقف عن العمل.

• س6: هل رسوم النماذج الأولية للطلب الأول باهظة الثمن؟ ما هي المهلة الزمنية ؟

  ج6: نظرًا لأن قضبان دعم الجرافيت تتطلب تصنيعًا دقيقًا، فسوف نقوم بتقييم عملية التصنيع بناءً على الرسومات. نحن ندعم النماذج الأولية للعينات من الدرجة الأولى؛ الرسوم شفافة ومعقولة، ويمكن إضافة رسوم النماذج الأولية إلى طلب بالجملة. تبلغ المهلة الزمنية للنماذج الأولية للمواصفات القياسية حوالي 3-5 أيام.

• س 7: هل قضبان دعم الجرافيت عرضة للكسر بعد الاستخدام لفترة طويلة في درجات حرارة عالية؟

  A7: تتميز قضبان دعم الجرافيت المضغوطة المتجانسة بكثافة داخلية موحدة ومقاومة ممتازة للصدمات الحرارية. في ظل ظروف التشغيل ذات درجة الحرارة العالية والفراغ العادية، تكون مدة خدمتها أطول بـ 3 إلى 5 مرات من عمر أعمدة السبائك ذات درجة الحرارة العالية. يحدث الكسر فقط في ظل ظروف درجة الحرارة المفرطة في البيئات المؤكسدة أو التأثير المفاجئ والشديد؛ يمكن أن يؤدي دمجها مع العلاج المضاد للأكسدة إلى إطالة عمر الخدمة.

• س 8: هل يمكن استخدام قضبان دعم الجرافيت في الأفران الكيميائية المعرضة للتآكل الحمضي والقلوي؟

  ج8: إنها متوافقة تمامًا. الجرافيت خامل كيميائيًا للغاية ولا يتفاعل على الإطلاق تقريبًا مع الأحماض القوية أو القلويات القوية أو الأبخرة المسببة للتآكل عند درجات الحرارة العالية. على عكس الأعمدة المعدنية، فهي لا تصدأ أو تعاني من الحفر أو تحدث ثقوبًا، مما يجعلها مكونات الدعم المفضلة للمعدات الكيميائية ذات درجة الحرارة العالية.
